WELCOME

Personal page of
Amateur Radio Station
(sorry only russian)
RW3AY
op. Boris Rodin


Since 20.04.2000

E-mail: rw3ay@mail.ru

QSL address & letter:
P.O.Box 2 Moscow 109443 Russia

  Впервые прошел радиолюбительский слет "ВАЛДАЙ 2001"

  Читаем сборник "РАДИО-Дизайн"

Любительская схемотехника под редакцией RW3AY. Издается с 1993 г.

 В октябре 2001 г. вышел сборник №15.

Как заказать ?

  АЛЬМАНАХ "Радио-Дизайн"

Выходит в конце IV квартала 2001 г..

Как заказать ?

QSL карточки - QSL карточки - QSL карточки - QSL карточки

  Card Designed & Printed RW3AY

Имею возможность печатать QSL карточки. На этот раз - высококачественные, полноцветные, одно или двухсторонние.

** Полный цвет с оборотом (4+1). На импортной 2-х сторонней “меловке” плотностью до 250 г/кв.м. Обрезной формат карточки 140 х 90 мм. Цена за 1000 шт. – 60 $US.

** Тоже самое, но без оборота (односторонние) (4+0). Цена за 1000 шт. – 45 $US.

Примечание.

** При больших тиражах, но кратных 1000 шт. - возможны скидки.

** Возможно также использование фотоматериалов или файлов заказчика.

При сканировании фотографий на полиграфическом сканере "Scitex SMART 342L" с оптическим разрешением 5230 dpi без ретуши – 7 $US, c ретушью – 10 $US дополнительно (расценки типографии).

Для тех, кто не стеснен в средствах при заказе QSL карточек, предлагается широкий спектр полиграфических услуг. Имеются в наличии образцы QSL, которые можно подержать в руках и посмотреть. Вышлю по первому требованию. Пишите + SASE. Некоторые из QSL можно уже увидеть на этой странице. Можем обсудить варианты, и всегда найти возможность договориться. Пишите…

Это моя пробная QSL

Серия "Flowers"

Серия "Fantasy"

Серия "Contest"

Серия "Comic"

Серия "Cars"

Серия "Hamradio"

Серия "Land"



Здесь приводится далеко не полный перечень QSL. В каждой серии есть достаточный выбор картинок, весьма, высокого качества. Также имеется большая библиотека любительской символики - эмблемы и т.п. Если чего не найду, - сделаю.



 Home brew (cамоделки) из "РАДИО-Дизайн"

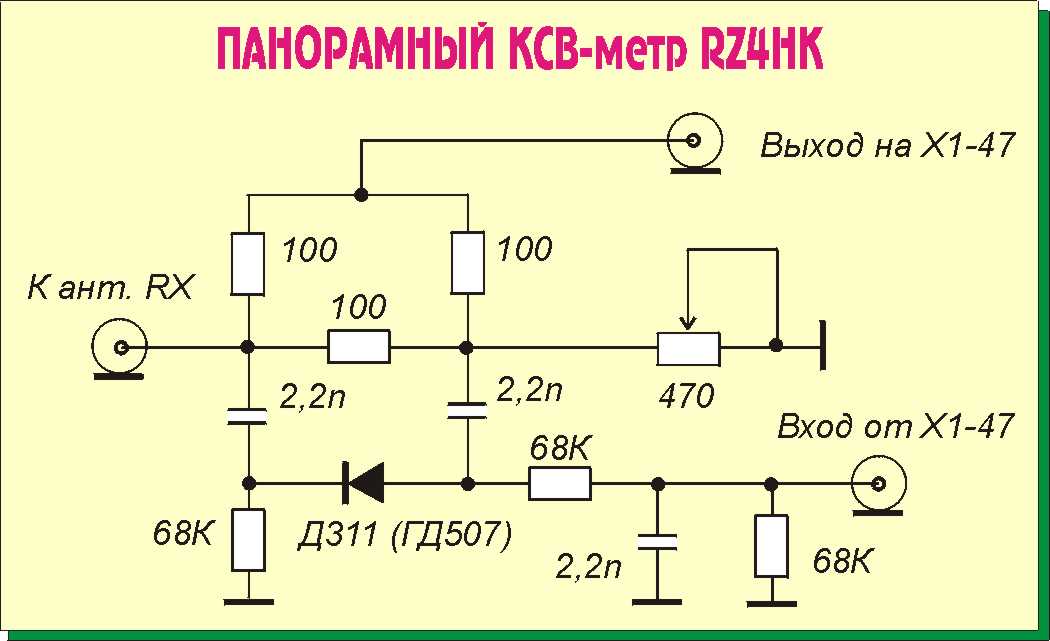

Панорамный КСВ-метр

Подключите эту схемку к "Анализатору частотных характеристик", например, к Х1-47 и визуально оцените КСВ своей антенны.

SSB/CW детектор

Комментарий. Анализ любительской схемотехники показывает, что большинство самодельщиков очень мало внимания уделяют качеству детектирования принимаемых сигналов, но в эфире то тут, то там слышны разнообразные оценки качества. Уж, по какому критерию они это делают - "кто его знает".

Fпч - от 500 кГц до 10 МГц. На частоте 215 кГц не проверял. Частота опорного генератора Fоп - напряжение прямоугольной формы 3 … 4 В (р-е-р). Амплитуда входного сигнала Uпч до 1 В (мах). Для увеличения амплитуды входного сигнала (ПЧ) количество диодов в каждом плече балансного детектора следует удвоить. Применение диодной микросборки желательно, но не обязательно, но в этом случае диоды придется подобрать. Первый ОУ - малошумящий, все резисторы по 5% шкале. ВЧ трансформатор Т1 на ферритовом кольце до 1000НН тремя слабоскрученными проводами 8 … 10 витков. Питание лучше осуществлять от двухполярного источника (шина Uc/2 соединяется с общим выводом источника питания), но можно и от однополярного, как показано на схеме. Подробности работы этой схемы опубликованы в первом выпуске "Радио-Дизайн" (1993 г.). Если у кого-то есть более интересная схемная реализация SSB/CW детектора (особенно интересует применение интегральных перемножителей в подобных устройствах), - присылайте.

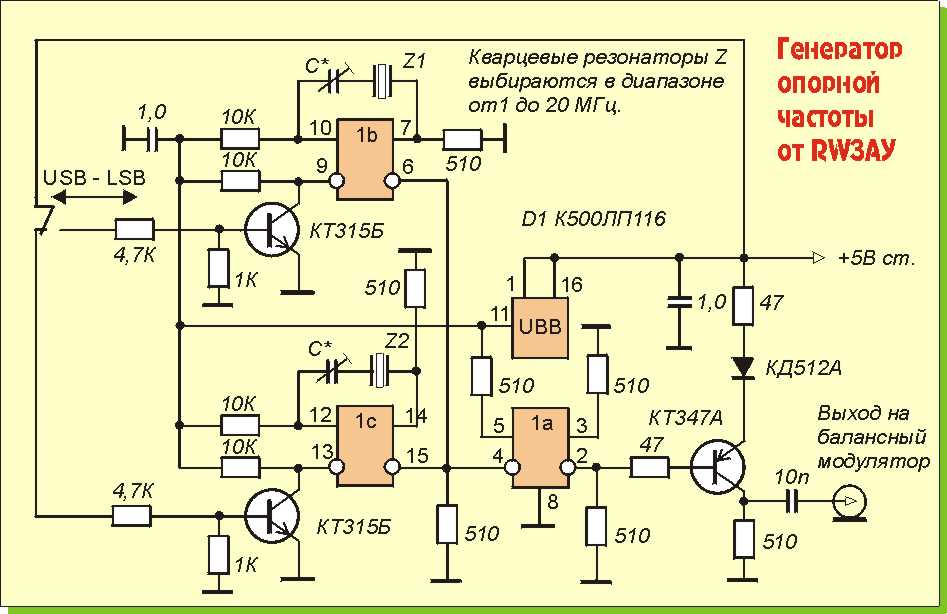

Генератор опорной частоты

  Нужна помощь

Кто может помочь с приобретением вакуумных переключаемых реле П1В и П1Д в количестве по 2 шт. каждого вида - сообщите мне PSE.

Если нужны какие-нибудь подробности или, если сочтете нужным что-то сообщить мне, или опубликовать в сборнике "Радио-Дизайн" - пишите …
