ВЕРТИКАЛЬНАЯ КОЛЛИНЕАРНАЯ АНТЕННА UT1IA

В последние годы все большей популярностью пользуются УКВ ЧМ сети в диапазоне 144 Мгц. Работа в них может быть более успешной при использовании антенн с большим чем у GP усилением. К ним можно отнести простую, но эффективную вертикальную колинеарную антенну. В ней в качестве элементов используются отрезки обычного коаксиального кабеля. Она имеет коэффициент усиления около 6 дБ. Это достигнуто за счет сжатия диаграммы направленности в вертикальной плоскости. В горизонтальной плоскости диаграмма направленности круговая. Применение J-согласующего устройства (кстати, также выполненного из отрезков коаксиального кабеля), имеющего электрическую длину L/4, позволило получить входное сопротивление антенны в пределах от 50 до 75 Ом.

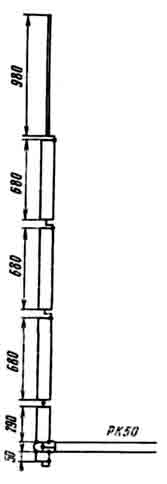

Антенна состоит из четырех элементов с электрической длиной L/2. Три нижних, как согласующее устройство выполнены из отрезков коаксиального кабеля РК75, верхний - изготовлен из алюминиевой трубки с наружным диаметром 10 мм. При питании антенны по коаксиальному кабелю с волновым сопротивлением 50 Ом КСВ на резонансной частоте 145 Мгц был равен 1,1. Полоса пропускания антенны по уровню КСВ 1,5 составляет около 2 Мгц, Все элементы антенны крепят к диэлектрической (деревянной) палке длиной около 3 м, установленной на стальной мачте.

Число коаксиальных элементов, в принципе, может быть любым - от одного до того числа, которое умещается на диэлектрической палке, что, естественно, уменьшает или увеличивает коэффициент усиления антенны.

Владимир Гордиенко (UT1IA) г.Донецк, Украина
