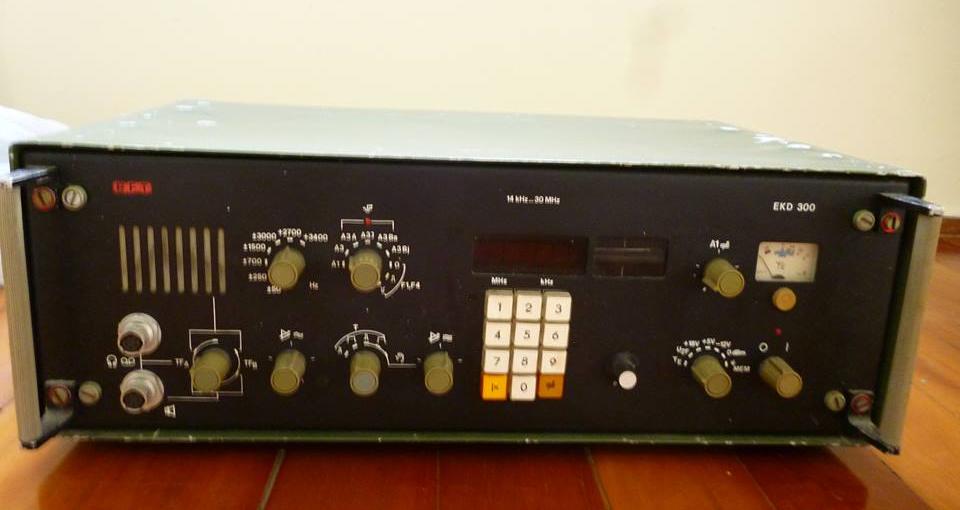

RTF  EKD 300



Ai esta um RX recém-chegado aqui na estação, receptor Alemão militar dos anos 80s, feito para uso marítimo em navios e submarinos, apesar de ser transistorizado/CIs pesa mais de 25 kg o bruto!

ekd300

E quando chegou aqui que liguei tinha um defeito grande... ainda mais que era na parte super complicada, que é o sintetizador (um autêntico DDS dos anos 80s) só de CIs tem uns 100 deles das series 84/74/40 TTL e CMOS. hihi

O defeito era que só mudava de frequência na casa das centenas de 100 em 100khz, já as dezenas e unidades de kHz não mudava.

Muito ruim de conserto, não parece em nada com os equipamentos de radioamador, passei uns dois dias só analisando o esquema para poder me situar com o circuito, tem características Alemãs e Russas, veio com dois manuais com umas 1000 paginas cada em Alemão.

O defeito era dois CIs, um MH84S112 e um E174, esperei mais de um mês para o CI que faltava chegar, só quem tinha ele era um vendedor da Hungria.



Pagina com características e mais detalhes

http://www.mydarc.de/dl6lim/ekd300_e.html



Vídeo dele já pronto

73 de PY7NQ

Email: keL350@hotmail.com
