O VIS


Dentro da fase inicial de transmissão do sinal SSTV, além da "assinatura do fabricante", existe um sinal identificador de modo, o VIS ( Vertical Interval Signaling ). O VIS foi introduzido pela Robot Research para facilitar o reconhecimento automático do modo de transmissão pelo equipamento receptor. Fica no lugar do antigo pulso de sincronismo vertical e age como tal, com duração de 300 ms. Contem 10 bits de 30 ms cada :

 Bit  Freqüência (Hz)  Significado
 1  1200   sincronismo inicial : start
 2 a 8  1100 = "1" , 1300 = "0"  dados em 7 bits, LSB primeiro
 9   1100 = "1" , 1300 = "0"  paridade PAR
 10  1200  bit de parada : stop


O espectrograma seguinte mostra um exemplo de VIS :





Observe os sete bits de dados : 0101100 binário = 2C hexa.
( ler primeiro o MSB, bit mais significativo até o LSB, bit menos significativo).
Como há um numero impar, 3  bits em 1, o bit P de paridade par vale 1, para que a quantidade total de 1 seja par.
Incluindo o bit de paridade como novo MSB temos 10101100 = AC.
Este é por exemplo o código para Martin M1.
Veja uma tabela com códigos VIS para diversos modos.

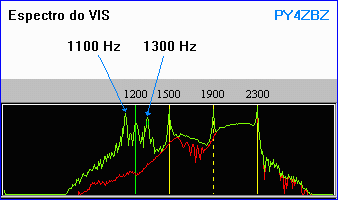

A figura seguinte mostra o espectro do VIS, em verde. Somente as três raias em 1100, 1200 e 1300Hz pertecem ao VIS, o resto (1500 a 2300 Hz) pertence à imagem, pois a linha verde é o acumulo dos ultimos espectros ou rastro.




No MMSSTV, a partir da versão 1.06, o VIS foi aumentado pelo seu autor (Mako JE3HHT) para 16 bits, pois as combinações possiveis com 7 bits mais paridade par já se esgotaram, e não permitiriam a criação dos 13 novos modos no MMSSTV. Para não confundir os decodificadores de VIS de 8 bits, Mako usou a codigo 23H (paridade IMPAR) nos 8 bits menos significativos.
