Tancredo-1



Projeto UBATUBAsat



por PY4ZBZ   em 20-01-2017   rev. b

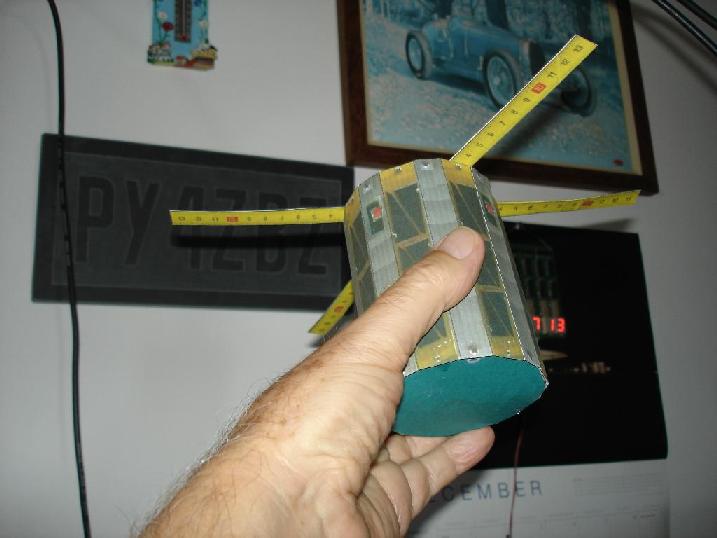

Maquete em tamanho real do tubesat Tancredo-1 (diâmetro 9 cm, altura 12,7 cm) montada por PY4ZBZ.



Em 16-01-2017 às 10:50 UTC, foi ejetado do modulo Kibo da ISS, o satélite TuPOD no formato cubesat 3U, e que serve de container para dois tubesats, o OSNsat e o Tancredo-1.

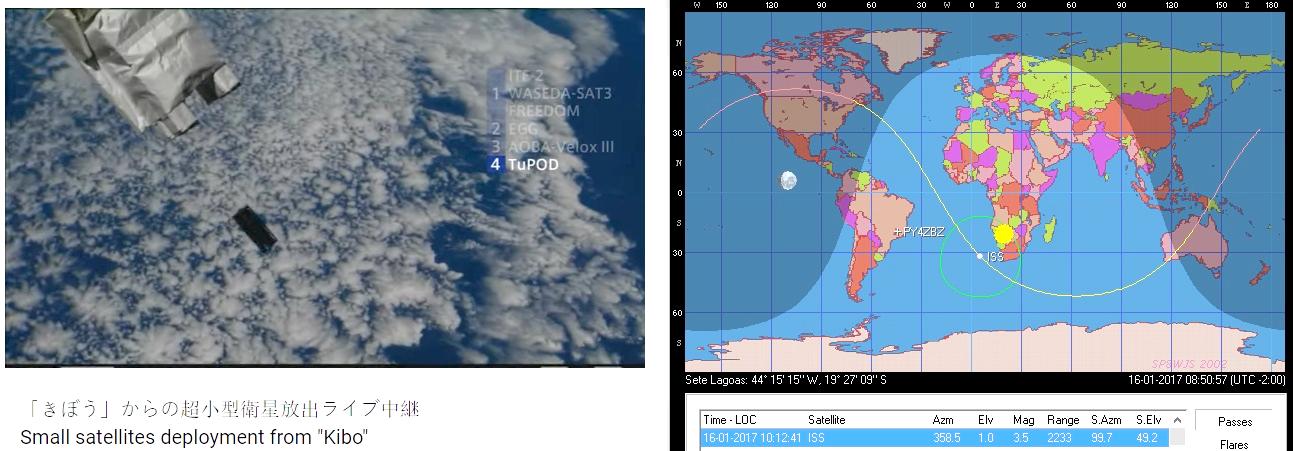

A figura seguinte mostra o momento exato da ejeção do TuPOD da ISS, e a posição da ISS no momento:

No mesmo dia também foram ejetados outros satélites. Veja aqui.

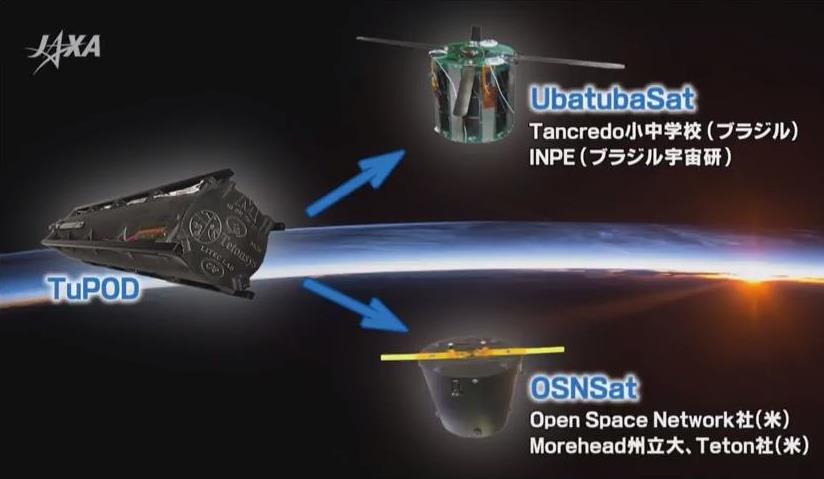

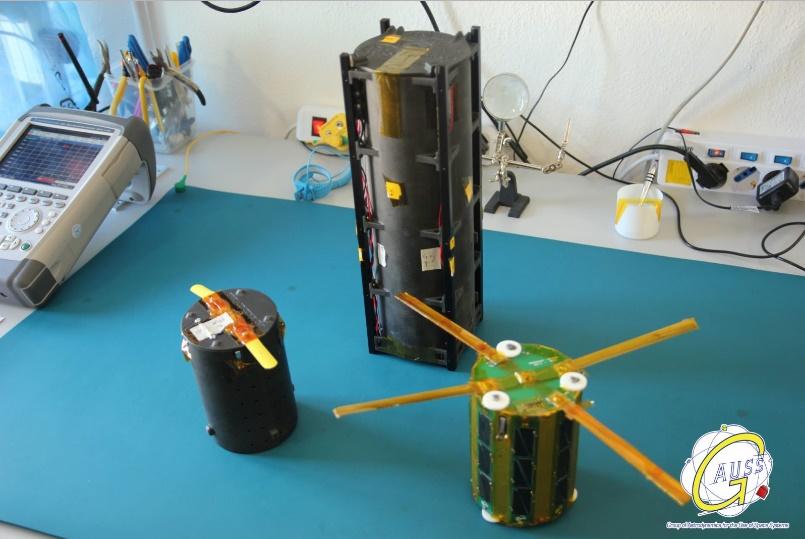

As figuras seguintes mostram o TuPOD e os dois tubesats contidos nele:



De acordo com a Gauss. os tubesats seriam ejetados do TuPOD às 21:56 UTC de 19-01-2017 e o Tancredo-1 seria ativado ás 22:34 UTC, exatamente na primeira passagem sobre o Brasil.

O beacon do TuPOD está em 437,425 MHz em FM CW, e o Tancredo-1 transmite em AX25 a 1,2 kbps e voz gravada em 437,200 MHz.

Mas nada foi ouvido dos dois na hora prevista aqui no Brasil...!

A ejeção ocorreu bem mais tarde, e os dois foram escutados na Alemanha por DK3WN às 03:43 UTC do dia 20-01-2017.

O Tancredo-1 foi ouvido nos EUA pelo Drew KO4MA. Usando a gravação feita por ele, demodulamos alguns dados a 1,2 kbps AX25:

Como exemplo de decodificação dos dados, temos na primeira linha de dados acima (vermelha) a tensão da bateria.

São os dados 7 (LSB) e 8 (MSB). Em Hexa = 0302 ou 770 em decimal. A tensão é 770x5/1023= 3,76 Volts !

A tabela para decodificação da telemetria do Tancredo-1 está aqui.

E aqui uma parte do áudio de voz dos alunos da escola de Ubatuba, retirada da gravação do Drew.



Infelizmente, até às 22:00 UTC de 20-01-2017, não conseguimos copiar sinais do Tancredo-1. Mas continuamos tentando !

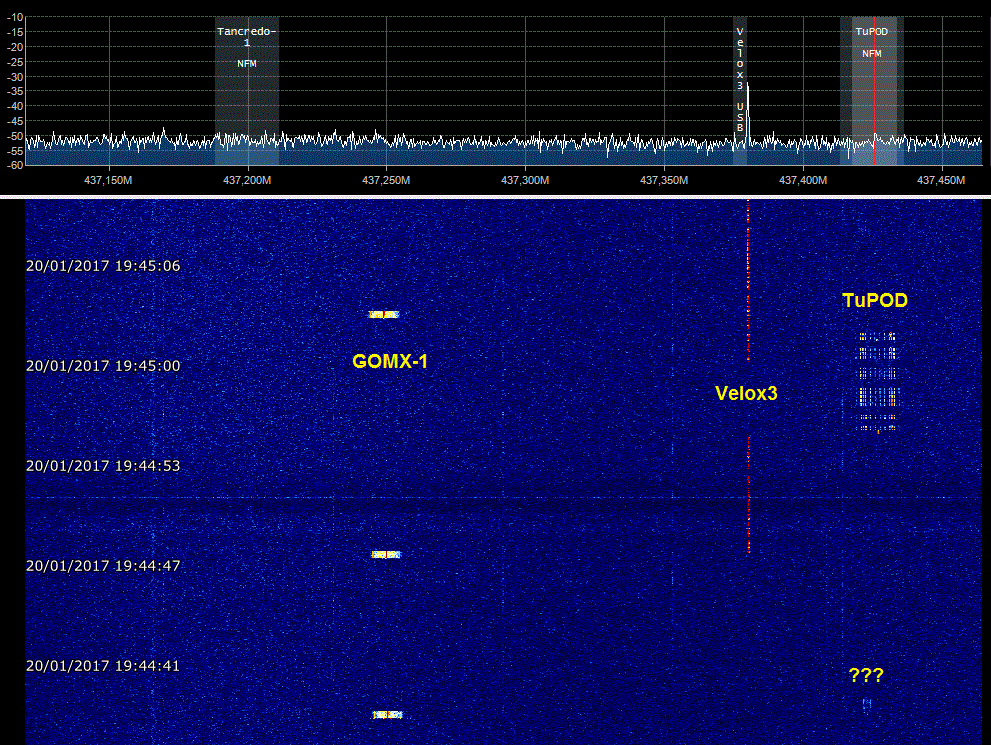

A figura seguinte mostra entre outros o sinal do TuPOD, que às 21:45 UTC de 20-01-2017 transmitiu as seguintes mensagens em CW FM :

S5OSAT    IIOPOD    GAUSS    TETON    0UAT





73 de Roland.
