Receptor panorâmico
Com HDSDR e o RTL-SDR na 1a FI do FT100D
ou aqui no IC-718 ou aqui no IC-765
por PY4ZBZ em 09-10-2013 rev. 21-09-2014
Retiramos o sinal da 1a FI do FT100D antes do filtro dessa FI, em 68,985 MHz, onde a banda é muito larga ainda, e o conectamos ao RTL-SDR, obtendo assim um receptor panorâmico, controlável tanto no HDSDR como no FT100D via CAT, e com banda plana de mais de 2 MHz como pode ser visto no espectro da figura seguinte, onde aparecem muitas estações na banda de 27 MHz, radares trans-horizonte, squiggles, etc...:
Para se ter uma banda larga de pelo menos 2 MHz, o sinal deve ser retirado antes de qualquer filtro de FI, e deve estar acima da frequência mínima recebida pelo RTL. O diagrama em blocos seguinte mostra o ponto de retirada, logo após o primeiro misturador, onde a banda é INVERTIDA devido a seleção da diferença F1lo-Frx:

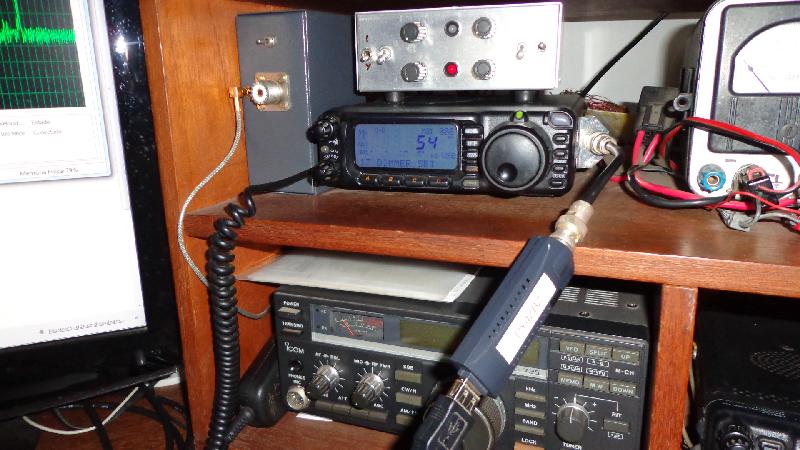

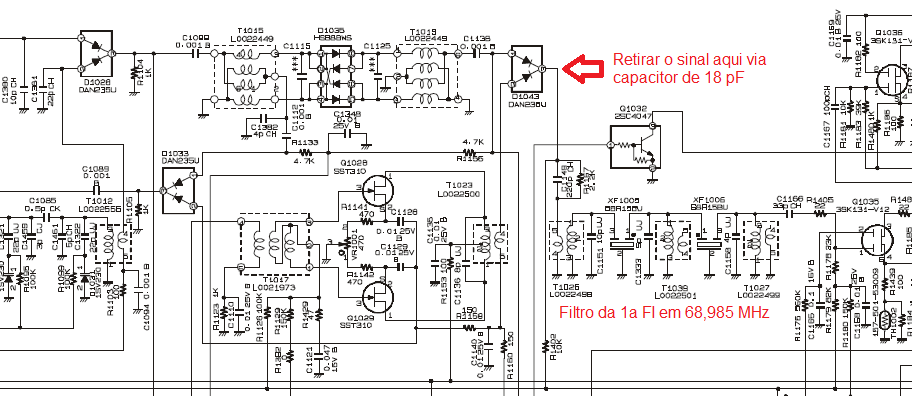

A foto acima mostra o FT100D com um conector BNC adaptado nos parafusos de fixação das tampas, bem ao lado do furo lateral dianteiro (com rosca interna) para fixação em suporte, por onde passa o fio curtinho vindo do capacitor de acoplamento de 18 pF. (Não foi feita nenhuma furação no FT100D !). O RTL-SDR pode ser visto ligado a esse conector BNC via cabo coaxial curto. O ponto de retirada do sinal da 1a FI em 68,985 MHz, antes do filtro, fica bem ao lado desse furo, e está indicado no detalhe do diagrama do circuito principal, na figura seguinte:
A figura seguinte mostra o ponto onde deve ser soldado o capacitor de acoplamento de 18 pF no circuito impresso:

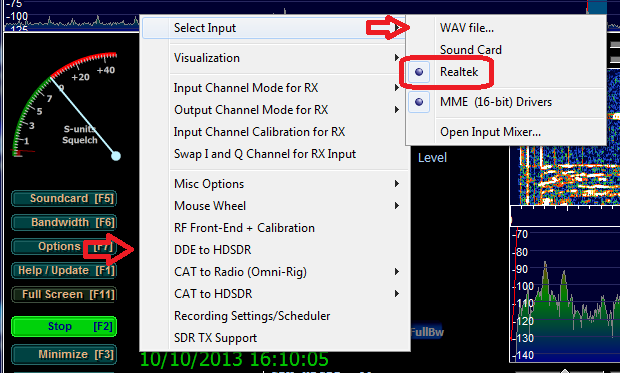

O HDSDR é configurado para usar o RTL-SDR (Realtek) como mostra a figura seguinte:

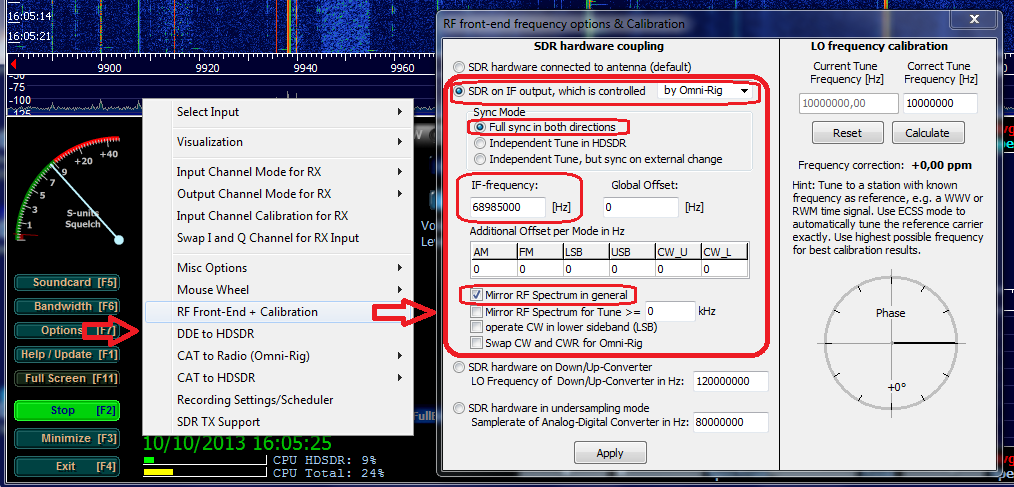

Para o HDSDR mostrar a frequência realmente sintonizada, e não a da FI, ele deve ser configurado conforme a figura seguinte. Como a 1a FI do FT100D tem espectro invertido, pois é igual a frequência do 1o oscilador local MENOS a frequência a ser recebida, é preciso marcar a opção "Mirror RF Spectrum in general", para que a demodulação USB e LSB esteja com a orientação correta:
E para podermos controlar frequência e modo no FT100D pelo HDSDR e vice-versa, usamos a interface CAT, com o Omni-rig instalado, e marcado na tela acima:
Vejam aqui um pequeno vídeo do sistema:
Adaptação no IC-718

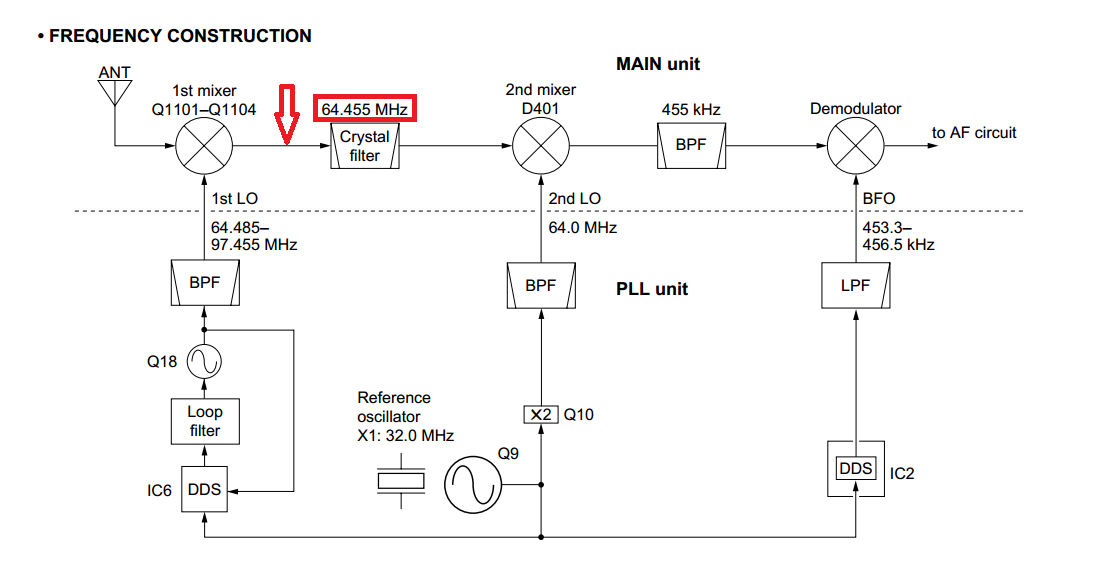

De forma semelhante ao FT100D, o ponto de retirada do sinal no IC-718 está logo na saída do primeiro misturador, antes do primeiro filtro de FI em 64,455 MHz, onde a banda também é invertida devido ao batimento inferior Flo-Frx:
A figura seguinte também mostra o ponto de retirada de forma um pouco mais detalhada:

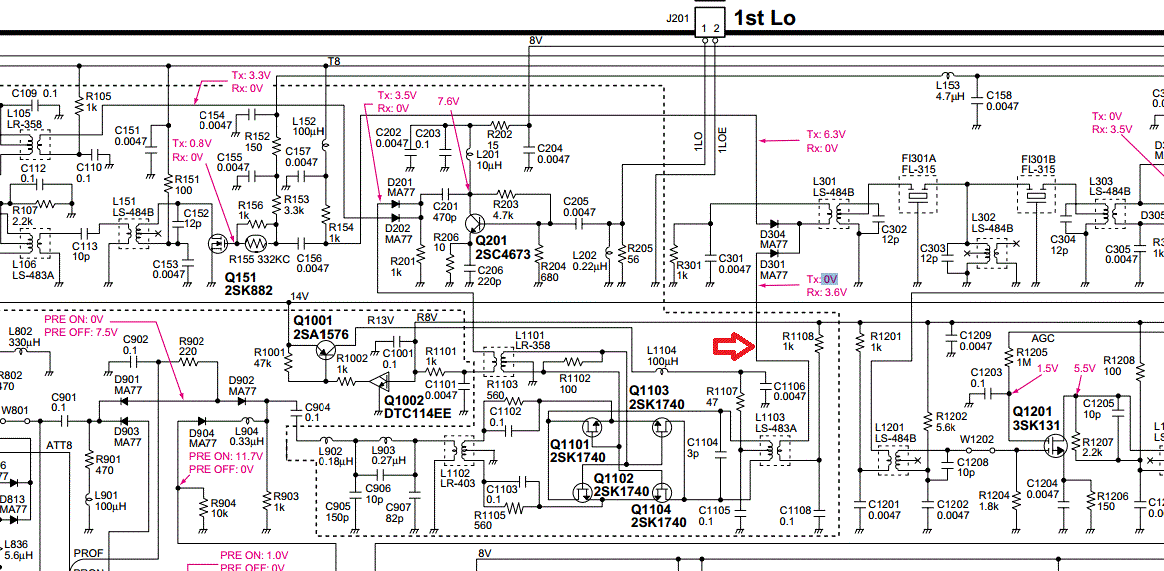

A figura seguinte mostra o ponto de retirada no diagrama detalhado do IC-718:
A figura seguinte mostra o ponto de retirada no circuito impresso principal, no anodo de D301, que deve ser feito via capacitor de 20 a 50 pF seguido de um pequeno cabinho coaxial:
Todos os ajustes do HDSDR são idênticos aos mostrados mais acima, exceto para a frequência de FI de 64,455 MHz no lugar de 68,985 MHz, e obviamente os comandos CAT para o IC-718.
Aqui está o manual de serviço do IC-718 e aqui o manual do usuário.
Adaptação no IC-765

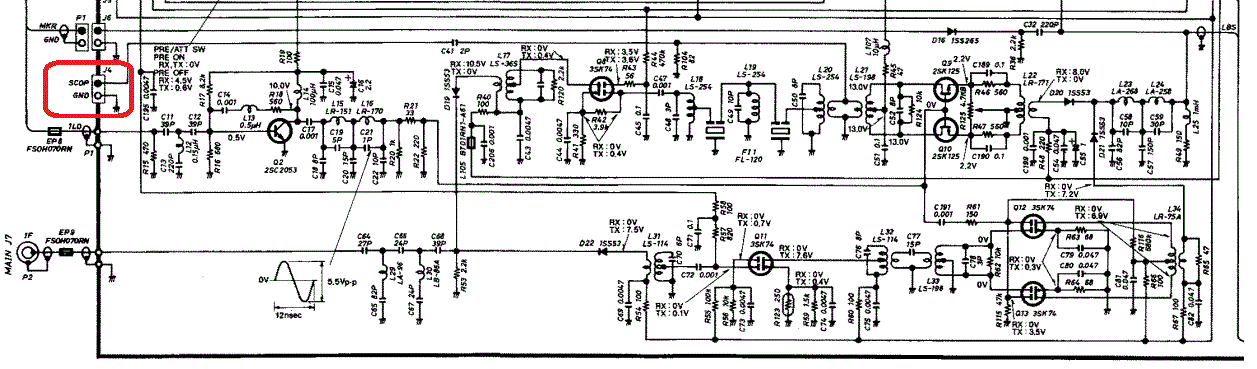

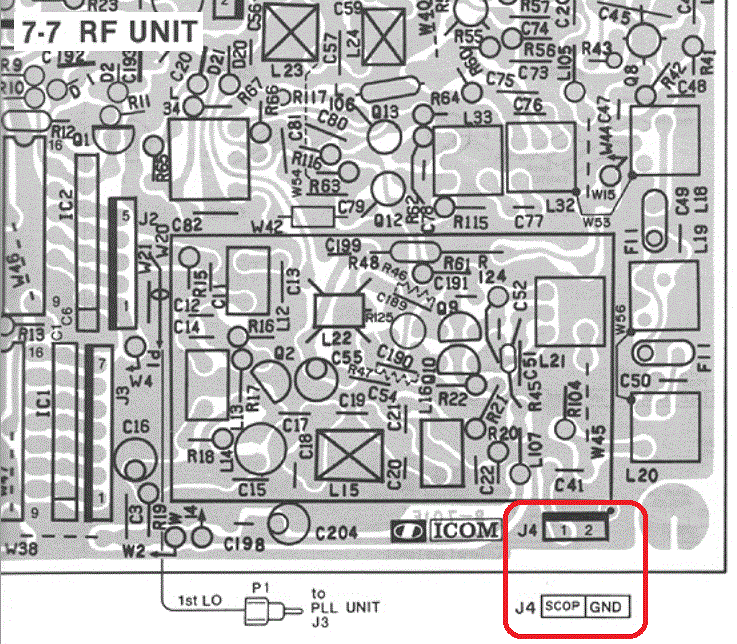

O IC-765 já tem de fabrica um conector para ligar um panadapter, o J4, que fica na placa RF, logo apos o primeiro misturador (Q9-Q10) e antes do filtro da 1a FI (FL-120), em 69,0115 MHz, banda invertida (como nos exemplos acima. O primeiro OL do IC765 vai de 69,1115 a 99,0115 MHz).
Basta ligar o J4 ao RTL-SDR via cabinho coaxial bem curto.
Todos os ajustes do HDSDR são idênticos aos mostrados mais acima, exceto para a frequência de FI de 69,0115 MHz no lugar de 68,985 MHz, e obviamente os comandos CAT para o IC-765.
O manual de serviço do IC-765 esta aqui, e aqui o manual do usuário.
73 de Roland PY4ZBZ
.
