Por PY4ZBZ   em 16-04-2009   rev. 10-01-2011



Repetidora VHF da Serra do Cipó  PY4RSC





147,390 MHz +  não subtonada

Coordenadas geográficas:

Lat.: 19 graus, 28 minutos, 54 segundos Sul

Long.: 43 graus, 54 minutos, 58 segundos Oeste

Grid Locator : GH80bm        Altura : 737 m

Mantida por Renato PY4WV (ex PY4ITR) e montada por Fabio PY4AJ, e vários colaboradores.



Situada no município de Jaboticatubas, 3 km a leste do Rio das Velhas, 35 km a oeste do Parque Nacional da Serra do Cipó, e 50 km ao norte de Belo Horizonte. Com potencia de 20 W, antena vertical omnidirecional 3x5/8 de onda com 8,5 dBi de ganho teórico, a 27 m de altura do solo. Infelizmente, por vários motivos e por enquanto, ela não está situada num ponto ideal para repetidora de VHF, mas mesmo assim tem um bom alcance, como pode ser visto no mapa seguinte, que mostra a cobertura teórica da repetidora, em relação a uma estação móvel típica, com antena de 2 dBi de ganho (por exemplo uma 5/8 de onda), considerando a sensibilidade do receptor de 0,2 microvolts (-121 dBm) e transmissor com 20 W de potência. Calculo feito com o software Radio Mobile, para o pior caso entre repetidor e estação móvel.

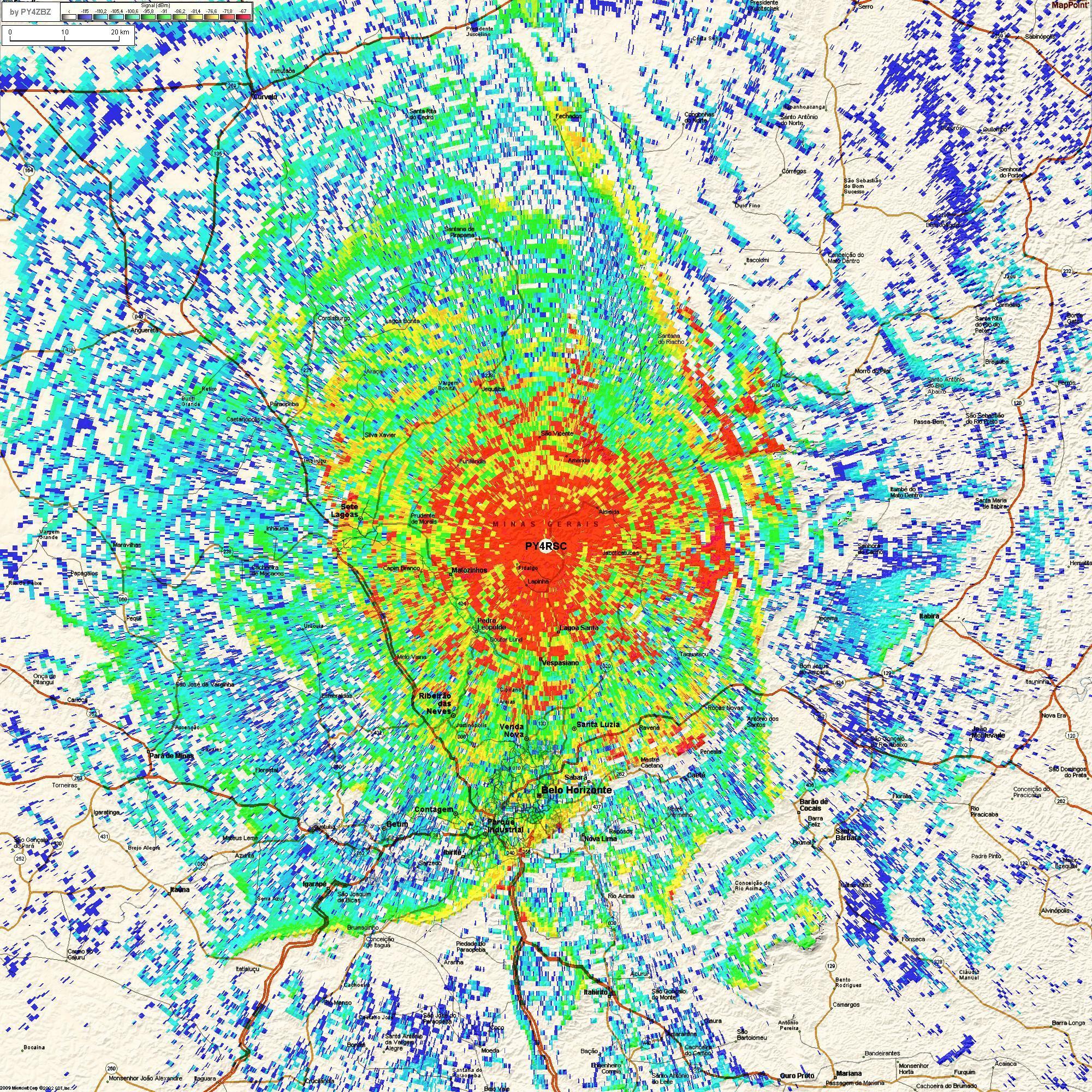

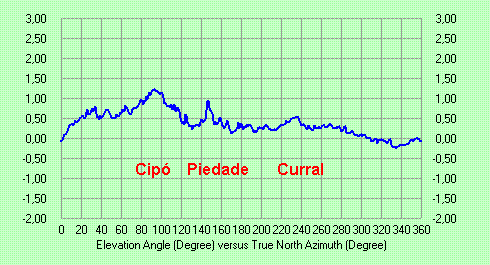

A repetidora fica no centro do mapa, no meio do circulo branco. O mapa é quadrado com exatamente 200 km de lado,  (2000x2000 pixels). Fica muito claro no mapa (reduzido acima) o bloqueio do sinal na direção leste pela Serra do Cipó, na direção sudeste pela Serra da Piedade, e na direção sul pela Serra do Curral, que todas integram o imenso maciço da Serra do Espinhaço. A figura seguinte mostra o horizonte visual da antena da repetidora :



A escala de cores, mostrada no canto superior esquerdo dos mapas, é graduada em dBm, sendo que -115 dBm corresponde aproximadamente a um sinal S 1 (azul médio). Em VHF e na pratica, cada ponto S vale no máximo 3 dB (em HF vale teoricamente 6 dB). S 9 em VHF corresponde teoricamente a -93 dBm (verde). S 9 + 20 dB ou mais em vermelho. Em azul escuro o sinal é da ordem de S zero, limiar do receptor. A região branco/cinza não recebe sinal. A figura seguinte mostra a correspondência aproximada entre dBm e unidades S (VHF):

Clicando no mapa, e depois em "Abrir", ele será mostrado como sobreposição no Google Earth.

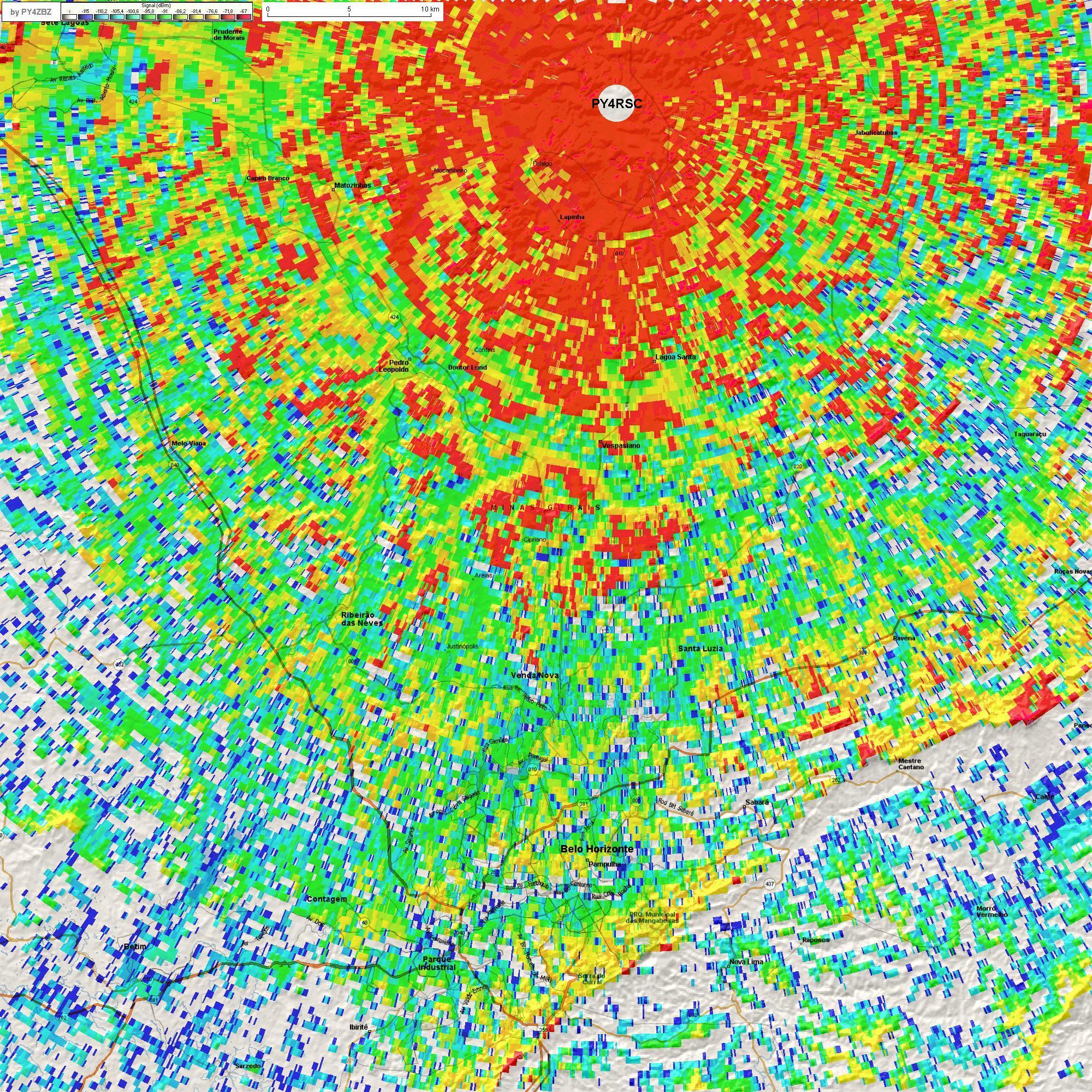

O mapa seguinte, com 67 km de lado (2000x2000 pixels), é uma ampliação da região de Belo Horizonte :



Clicando no mapa, e depois em "Abrir", ele será mostrado como sobreposição no Google Earth.





Reportagens são bem vindas !
