FUNcube-5   on   Nayif-1



por PY4ZBZ    em 14-02-2017     rev.  19-07-2023





Previsão

Lançamento e primeira recepção

Taxa de spin em 18-02-2017

Fitter messages

Ultima transmissão antes da reentrada





O Nayif-1 é um cubesat 1U desenvolvido pelo Emirates Institution for Advanced Science and Technology (EIAST) em parceria com estudantes da American University of Sharjah (AUS).

Está equipado com o FUNcube-5, que transmite telemetria no formato 1k2 BPSK padrão FUNcube em 145,940 MHz, e tem um transponder linear com Uplink em 435.045 – 435.015MHz e Downlink em 145.960-145.990MHz.

Vai ser lançado na Índia pelo foguete PSLV da missão C-37 com mais outros 103 satélites (um recorde) em 15-02-017 as 03:58 UTC. TLE provisórios aqui.

 O software Dashboard para decodificação da telemetria pode ser obtido aqui.

Os dados de telemetria decodificados por radioamadores pelo mundo vão aparecer aqui.



Em 15-02-2017 e na hora prevista, o Nayif-1 foi lançado !

A primeira passagem sobre o Brasil foi na orbita #5, as 12:00 UTC.

A figura seguinte mostra a tela do dashboard após a passagem:

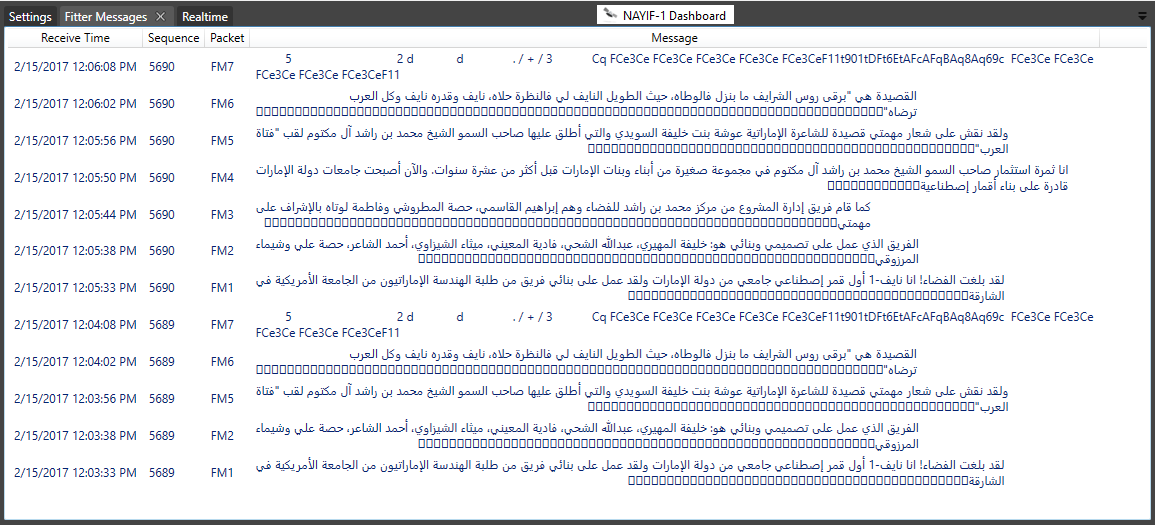

A figura seguinte mostra as Fitter messages, em árabe !:

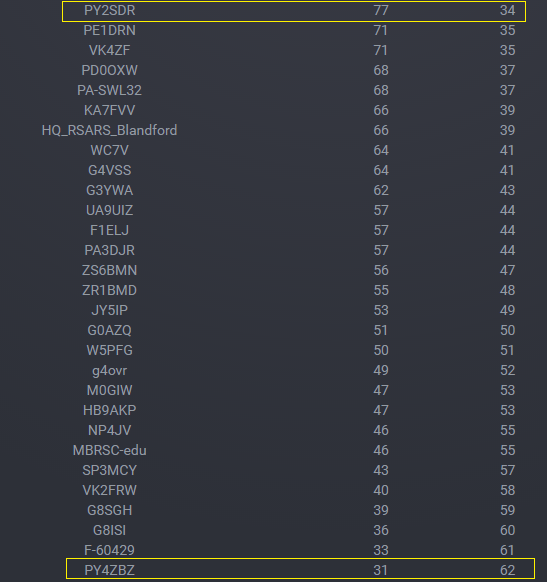

Somente duas estações PY fizeram os primeiros uploads de dados do Nayif-1, na orbita #5 !:


PY2SDR e PY4ZBZ.


Eu não estava em casa durante a passagem, deixei a yagi virada para o TCA, por isso só peguei 31 pacotes.





Em 18-02-2017 medimos a taxa de spin do Nayif-1, baseada na medição dos painéis solares X+ e X-. Quando um recebe o sol, o outro está no escuro !

Taxa de spin : uma volta a cada 5 minutos. De 11:35 até quase 12:05 o Nayif-1 estava eclipsado na sombra da terra:

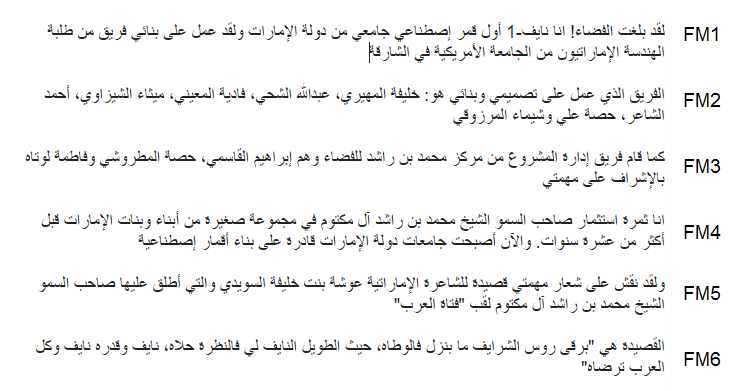

Fitter messages recebidas:

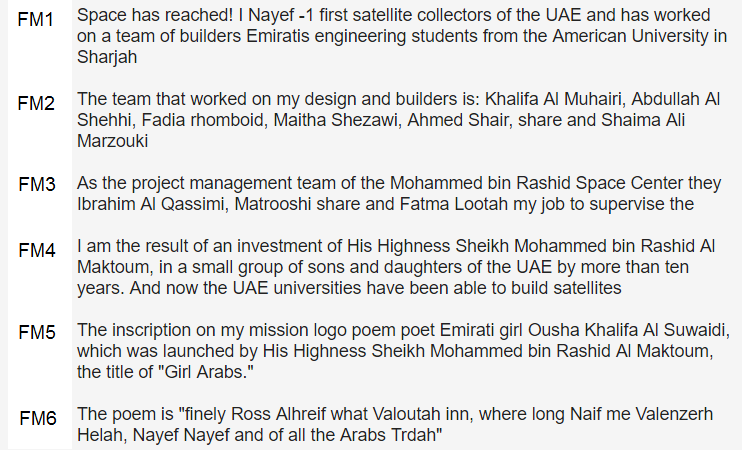

Fitter messages traduzidas pelo Google:

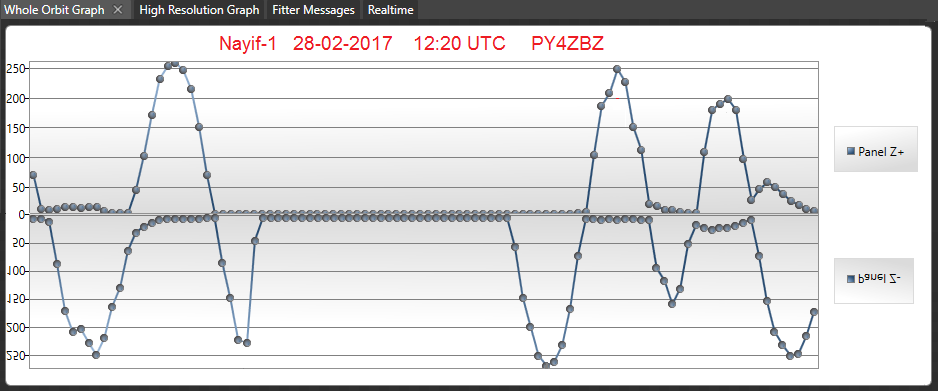

Spin do Nayif-1 em 28-02-2017, baseado na medição dos painéis solares Z+ e Z- de 1 volta em 15mn. Quando um recebe o sol, o outro está no escuro ! :

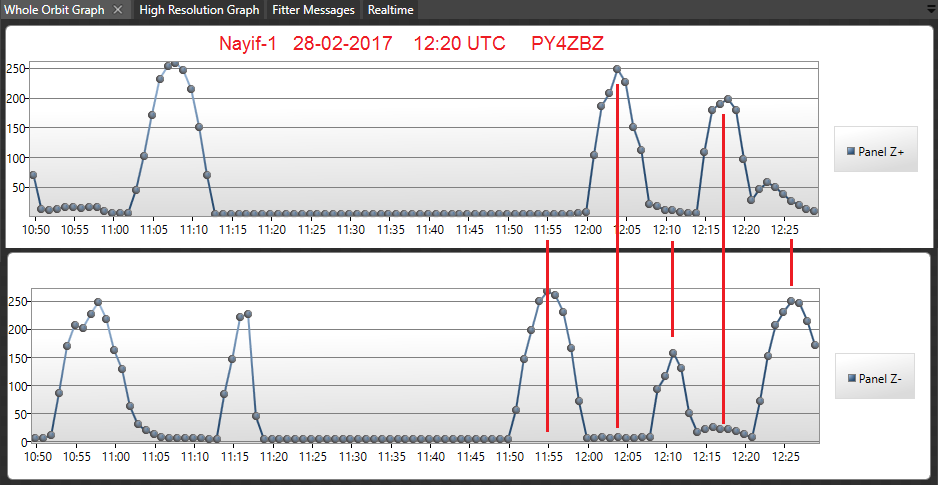

Interessante montagem com os gráficos Z+ e Z-. Invertendo verticalmente o Z-, vemos perfeitamente como o satélite gira:



Em 18-07-2023 copiei uma das últimas transmissões do NAYIF-1, poucas orbitas antes de sua reentrada e queima na atmosfera, que ocorreu no mesmo dia, apos 6 anos e 5 meses em orbita! Captei a mensagem de despedida! com o NAYIF a apenas 200 km de altitude::

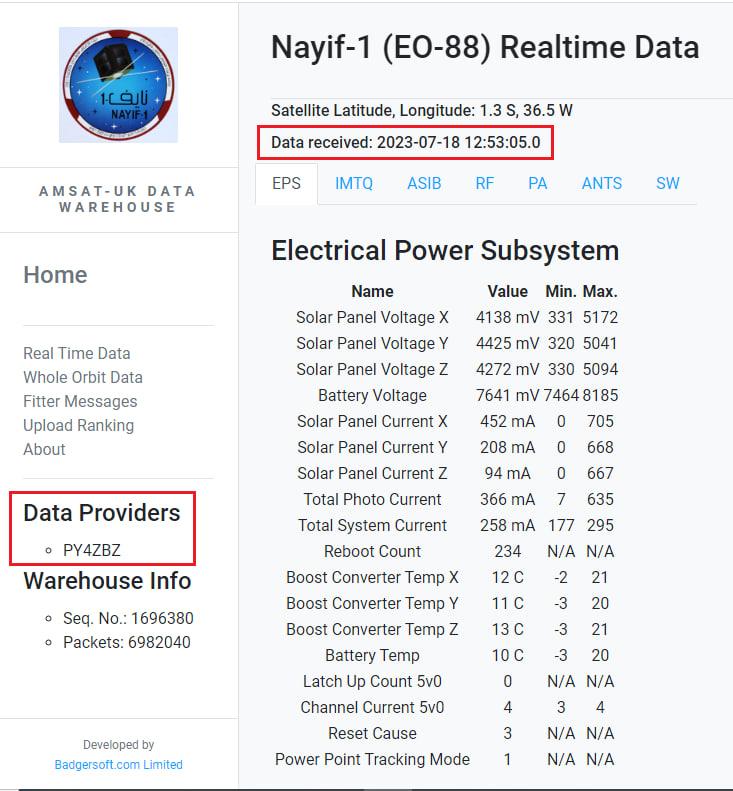

A minha RX foi registrada:

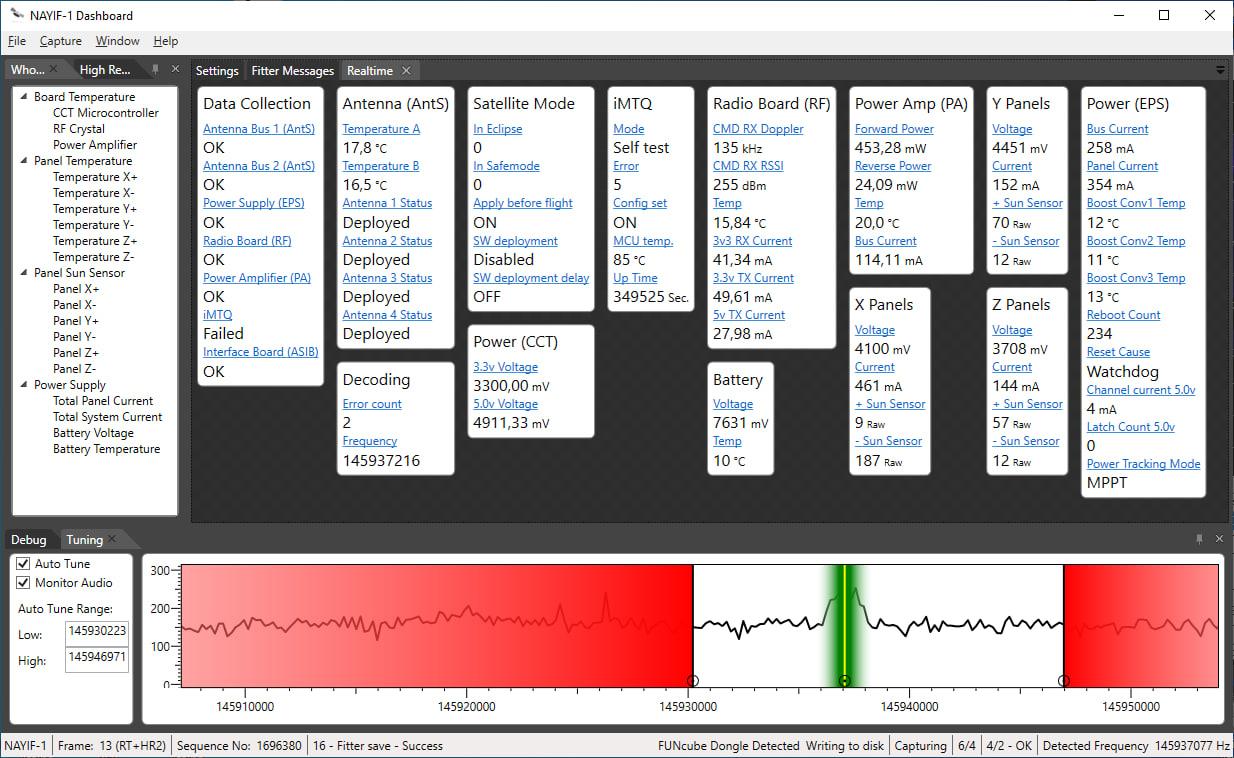

Ultima recepção com o FunCube Dongle e Yagi de 2 elementos, com o NAYIF a apenas 200 km de altitude:



73 de Roland PY4ZBZ.
