HDSSTV

SSTV DIGITAL DE ALTA DEFINIÇÃO

Artigo criado em 05/12/2002, e atualizado em 06/12/2002, por PY4ZBZ.








    Registro Histórico:

    Primeira experiência bem sucedida de transmissão de SSTV Digital no Brasil, (e provavelmente na América do Sul ) : em 5 de dezembro 2002, com transmissão de PY4ZBZ, Roland em Sete Lagoas MG e recepção por PY4BL, Arnaldo, em Belo Horizonte MG, na freqüência de 7174 kHz , as 18:25, hora local, com todo o QRM e QRN da banda de 40 metros!...

    A imagem transmitida e obviamente recebida exatamente igual, foi a seguinte (185X74 pixels.):

    Observe que se trata do arquivo Temp.jpg gerado na transmissão e extraído tal qual na recepção, na pasta do digsstv. Só para comparação com SSTV analógica, este arquivo de 5kB gastou 70 segundos para ser transmitido.

    Foi usado o software experimental DIGSSTV de VK4AES, Erik. Veja mais detalhes sobre transmissões digitais de arquivos binários, pelo autor, Barry Sanderson KB9VAK, dos módulos executáveis usados no programa experimental do Erik  aqui.

    E veja aqui uma pequena explanação sobre o funcionamento do DIGSSTV de VK4AES, por PY4ZBZ.

    Neste tipo de transmissão, pode se transferir qualquer tipo de arquivo binário como  textos, imagens, programas e infelizmente e obviamente, também vírus... (esta é a unica desvantagem que SSTV analógica não tem !...) O arquivo é recebido sem nenhum erro, pois a transmissão é feita usando dois códigos Reed-Solomon sobrepostos, que permitem detecção e correção de erros sem necessidade de repetição. É obvio que se a transmissão sofrer muita interferência, não se decodifica nada, mas a imunidade aos fenômenos de propagação é muito grande, e muito maior que em SSTV analógica (veja a diferença mais adiante). Em qualquer transmissão digital de arquivos, só se aceitam duas formas de receber os dados : sem erro ou então nada...

    No programa DIGSSTV, o Erik apenas fez uma adaptação para arquivos de imagem, que podem ter qualquer tamanho (e não limitadas aos 320x256 ou 240), e serão sempre transformados em .jpg, para ficarem menores. O programa na verdade não transmite a imagem, mas o arquivo .jpg correspondente.

    Um fato muito interessante é o seguinte : quando escrevi, no final de 2000, o artigo : SSTV, modo digital ou analógico ?, para desfazer o mal entendido que reina até hoje, que faz com que muita gente acha que SSTV (modos Robot, Martin, Scottie, PD, MP, etc...) é uma modalidade digital, sendo na verdade puramente analógica, começaram, sem eu saber, os primeiros estudos para transmissão digital de arquivos, usando uma das formas que mencionei no final do artigo !  E somente agora, (05-12-2002), passou finalmente a existir sim, um programa de SSTV DIGITAL, na sua forma embrionária e experimental, graças ao Erik VK4AES e principalmente a Barry Sanderson, autor dos 5 programas  que rodam em DOS (sem o usuário perceber) e fazem as complicadissimas contas de codificação, modulação diferencial de fase de 8 portadoras de audio com 9 mudanças de fase diferentes cada, demodulação e decodificação.

    Veja agora a diferença incomparável entre uma transmissão de SSTV Analógica (em Robot 36, para ter um tempo de transmissão parecido) e outra em SSTV DIGITAL, feitas em Abril de 2001, em 20 metros, entre a Austrália e Estados Unidos : transmitiu VK3LM, John Wilson e recebeu W9NTP, Dr. Don Miller.

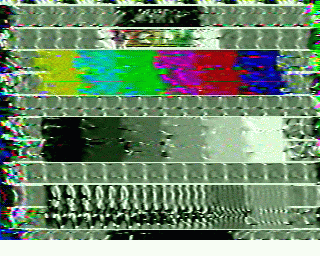

    As imagens (exatamente as mesmas nos dois casos, formato original 512x480, reduzido para 320x240 para transmissão em Robot 36) foram transmitidas com os mesmos equipamentos de SSB, com poucos minutos de diferença, sendo que a transmissão analógica (no modo Robot 36)  levou 36 segundos, e foi recebida como se vê na  imagem a seguir, (opa!... eu falei imagem ??? ).

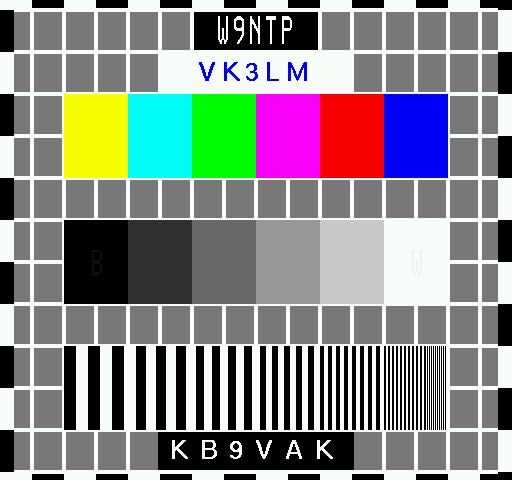

    A imagem com transmissão digital  levou 30,5 segundos apenas, e foi recebida como se vê abaixo, no seu formato original (em HDSSTV, não ha restrição de formato) :

(Fonte das duas imagens anteriores : Barry Sanderson )


 E veja aqui uma pequena explanação sobre o funcionamento do DIGSSTV de VK4AES, por PY4ZBZ.
