GRIFEX



por PY4ZBZ    em 26-08-2016





Em 25-06-2016 copiamos a telemetria a 9600 bps GMSK AX.25, em 437,482 MHz :



A figura seguinte mostra o software cliente MXL decodificando a telemetria e enviando os dados online para o servidor do Michigan EXploration Laboratory:



A recepção foi feita com um RTL-SDR e Yagi de 6 elementos. O áudio do SDR vai para o HS-soundmodem de UZ7HO via stereo mixer. Os dados demodulados pelo HS-soundmodem são transferidos para o software MXL via porta KISS server 8100.

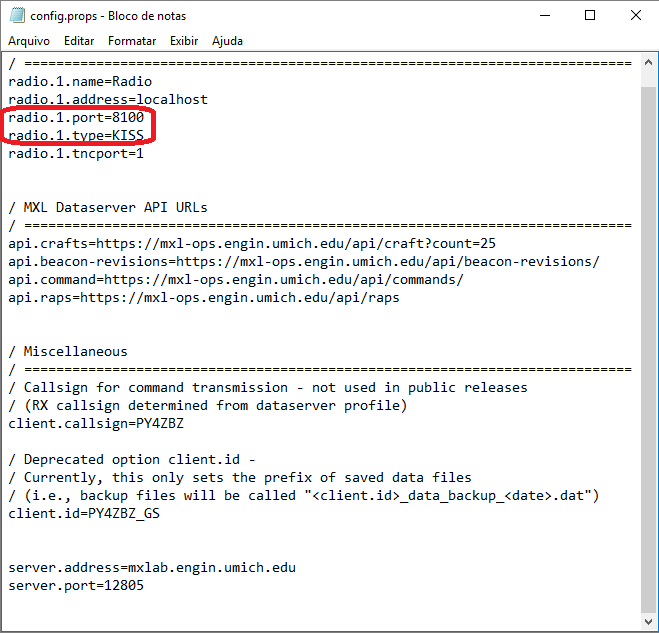

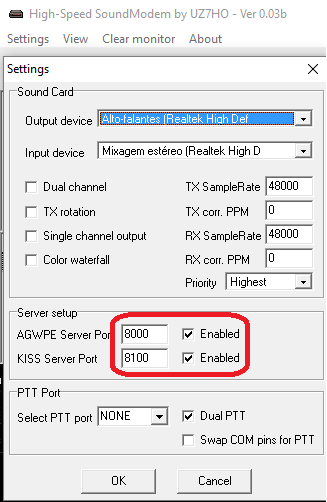

Configuração do arquivo config.props do MXL e Settings do HS-soundmodem nas figuras seguintes:

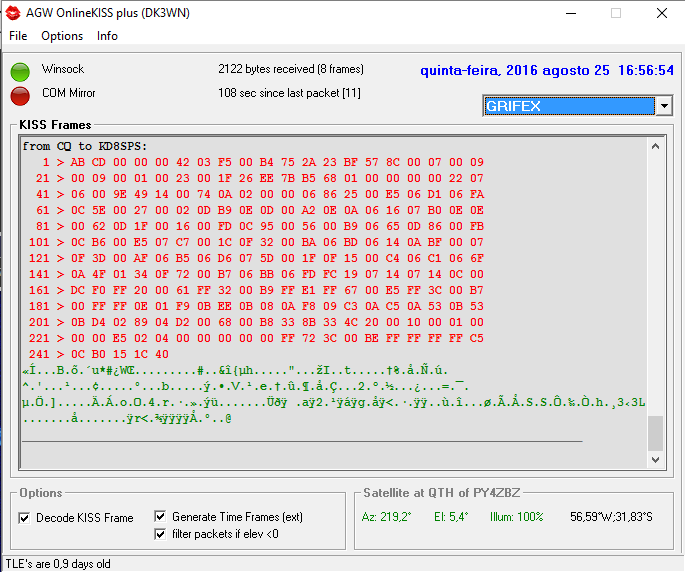

Os dados também foram decodificados com o software AGWOnlineKISS do DK3WN via porta AGWPE 8000:

O arquivo .kss gerado é em seguida decodificado com o telemetry decoder de DK3WN:





73 de Roland.
