Imagens SSTV captadas em 255,560 e 252,150 MHz



Por PY4ZBZ em 26-01-2014       rev. 20-03-2016



Antena OWA 4 elementos 255 MHz

Filtro passa-banda 255 MHz para SDR dongle

SSTV analógico BW36

SSTV digital KG-STV

Comparação BW36 versus KG-STV

Sinal de voz SSB

Telegrafia

Novembro/dezembro 2015

Janeiro/fevereiro 2016

Março 2016



Esses sinais são transmitidos via um dos inúmeros transponders lineares de um velho satélite militar americano, provavelmente o Fltsatcom 8, situado a 15,5 graus oeste, mais conhecido como "bolinha", aparentemente sem uso oficial, e por isso muito usado por clandestinos, caminhoneiros, etc !... O footprint visual dele pode ser visto na figura seguinte, sendo o footprint radioelétrico dependente do diagrama da sua antena e limitado pelo visual:

A recepção foi feita com o FCD e uma antena yagi OWA de 4 elementos mais um filtro pré-seletor, ambos de construção caseira:

Comprimento (mm) dos elementos em tubos de alumínio de 9,5 mm de diâmetro, a partir do refletor: 584, 580, 522 e 511.

Distancias em relação ao refletor: 0, 109, 230 e 511. G=9,5 dBi em espaço livre, F/C=10,5 db, Zo=50 ohms. Arquivo MMANA aqui.

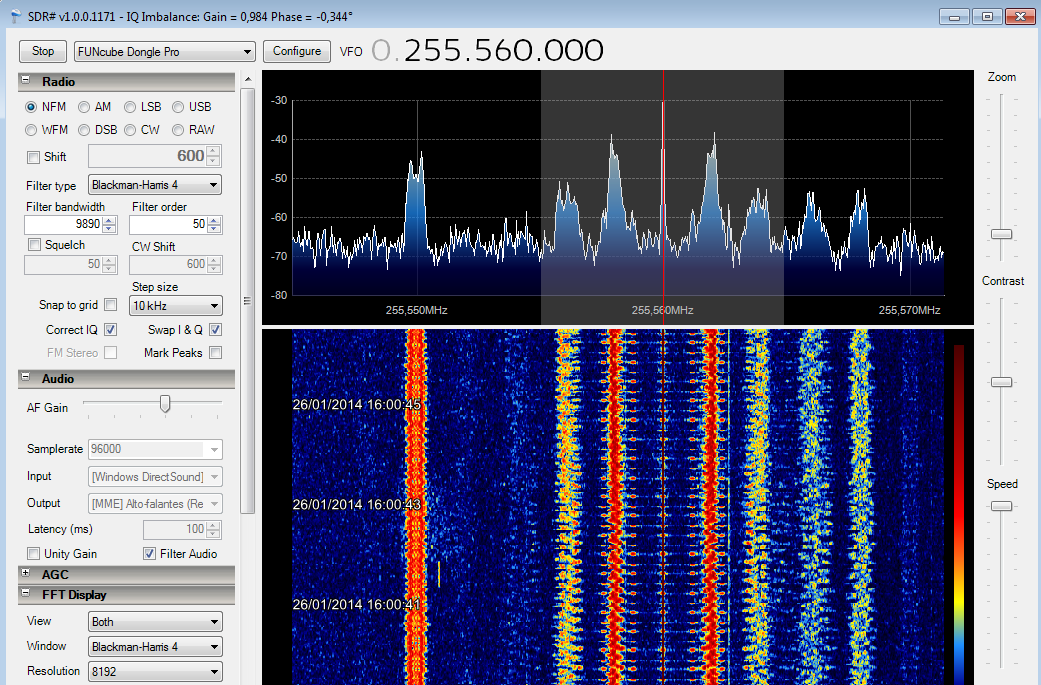

 O espectro do sinal SSTV modulado em FM em 255,560 MHz é o seguinte:



As imagens seguintes foram recebidas no modo obsoleto Robot BW36 (preto e branco, tempo de transmissão 36 segundos) com o MixW, e parecem ser de fotos antigas. Em algumas aparecem interferências horizontais causadas por desvanecimento pela cintilação ionosférica a noite.



















































Quem as transmitiu ?  Ninguém sabe, mas é possível ver um mapa da Espanha que aparece ao fundo de uma delas ... E a Espanha está no footprint ...



Fonia USB

Em determinados momentos, a transmissão SSTV em FM é substituída por fonia em USB,(click aqui para ouvir) com uma gravação da letra da musica "NADA" do grupo mexicano ZOÉ. !



Imagem BW36 recebida em 20-08-2015 em 252,150 MHz:







As imagens seguintes foram recebidas em SSTV Digital, em MSK Normal, com o KG-STV e modulação FM em 255,560 MHz:

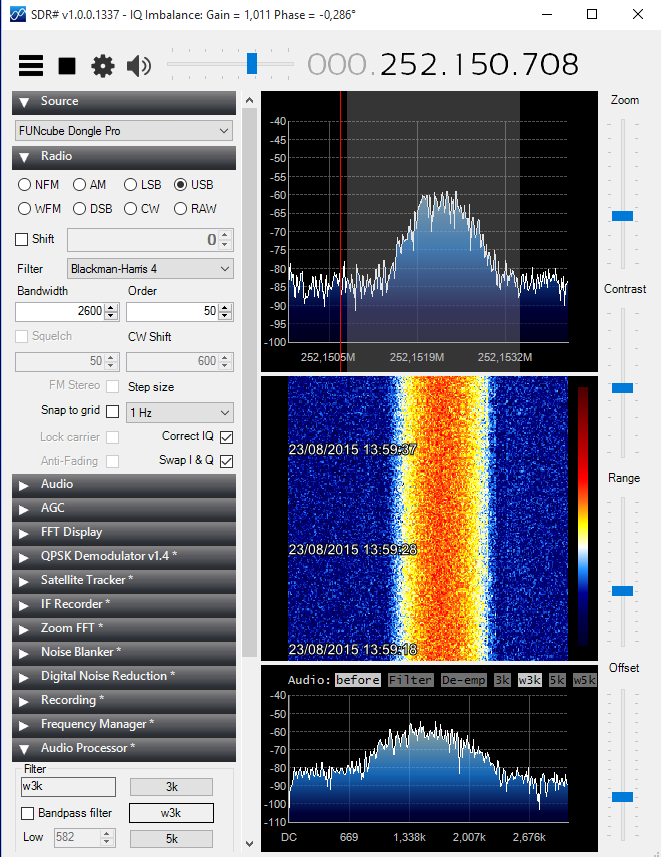

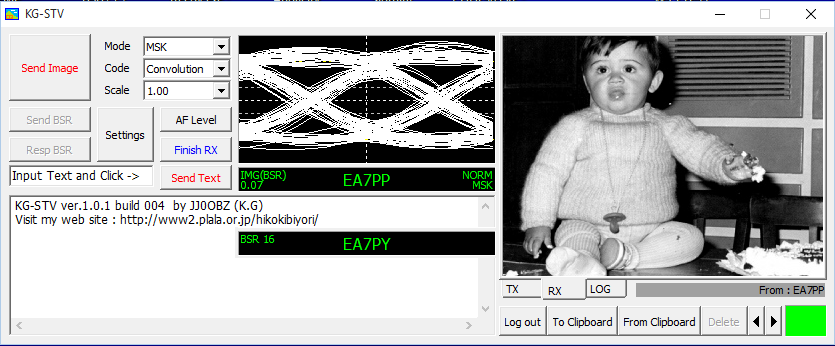

Recepção de 23-08-2015, em 252,150 MHz, em SSTV digital KG-STV, modo MSK Normal, transmissão em USB ! (ao contrario de transmissões anteriores em FM) :

Aparecem dois indicativos, EA7PP transmitindo e EA7PY pedindo BSR ! Claro que esses indicativos podem não ser reais, pois o KG-STV pode ser configurado com qualquer coisa como callsign, mas parece que foram transmitidos pela mesma estação, pois a sintonia USB e a intensidade do sinal das duas são exatamente as mesmas... Quem as transmitiu realmente?  Ninguém sabe, mas é possível ver um mapa da Espanha que aparece ao fundo de uma das imagens acima... E a Espanha está no footprint do satélite ...

Desta vez, as imagens foram todas recebidas sem nenhum bloco errado:











Comparação SSTV analógico BW36 (a esquerda) versus SSTV digital KG-STV (a direita):



A imagem em BW36 leva apenas 36 segundos para ser transmitida. A imagem digital leva de 2 a 8 minutos, dependendo da taxa de compressão.



Telegrafia CW

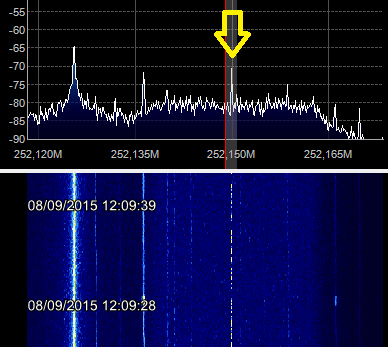

Em 08-09-2015 escutamos uma transmissão fraca em telegrafia CW, e que durou varias horas, no meio do transponder em 252,150 MHz:

No espectrograma acima do sinal CW, é possível ler: .TE AMO.

A mensagem continuamente repetida era a seguinte:

ROCIO MI AMOR.
MI UNICO AMOR.
NO SE SI LO SABES.
SOLO CON QUE ME HALLAS SOADO SERIA FELIZ.
TE AMO.
TE VI PASAR POR LA GITANA Y TE GRITE ROCIO Y TU NI VOLVISTE A MIRAR.
PERO A BUEN SEGURO ME VISTE.
ROCIO MI AMOR...





Filtro passa banda para SDR dongle, 250 a 267 MHz.

Construção caseira com material de sucata

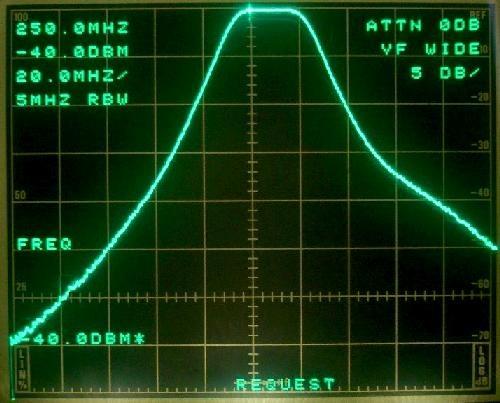

Curva de resposta:



Esquema:

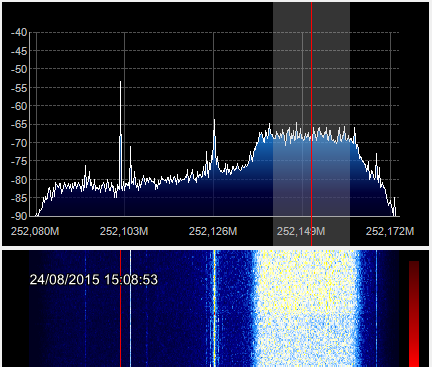

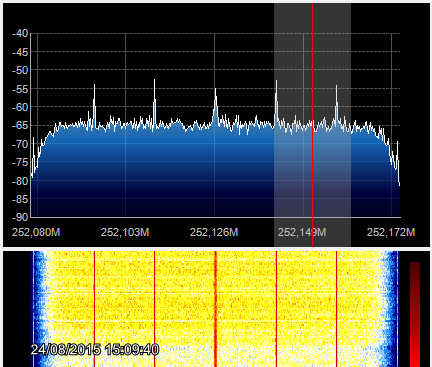

Efeito do filtro no patamar de ruído: a esquerda sem filtro e a direita com filtro. Sem filtro o sinal do transponder ocioso em 252,150 fica totalmente abafado.

Teste feito com o FCD com ganho do LNA em 15 dB e antena para 255 MHz apontada para o satélite.





Imagens SSTV em Robot BW36 captadas em novembro/dezembro 2015 em 252,150 MHz:









Imagens captadas em Janeiro e fevereiro 2016, em 252,150 MHz, modo Robot BW36 :











Imagens captadas em Março 2016, em 252,150 MHz, modo Robot BW36 :











73 de Roland.
