Satélite CAPE-2 = LO-75



por PY4ZBZ  em 28-11-2013        rev. 22-07-2014



Recepção do primeiro beacon em AX25.

Primeira execução de comandos com respostas e setup usado.

Confirmando que o CAPE-2 é o objeto 2013-064C

Resposta a um comando "Send Text to Speech"

Recepção de 23-12-2013

Recepção de 26-12-2013 e voz do Perfect Paul

Recepção de 27-12-2013

Recepção e comandos de 05-01-2014

Recepção de comandos e voz de 17-01-2014

Comandos e respostas em 30-01-2014

Comandos e respostas de 04-02-2014

Comandos e respostas de 16-02-2014 Cape-2 designado como LO-75

Comandos de 21-02-2014

Voice repeater acionado

Telemetria de 06-07-2014

Voz de Gretchen

Telemetria de 22-07-2014

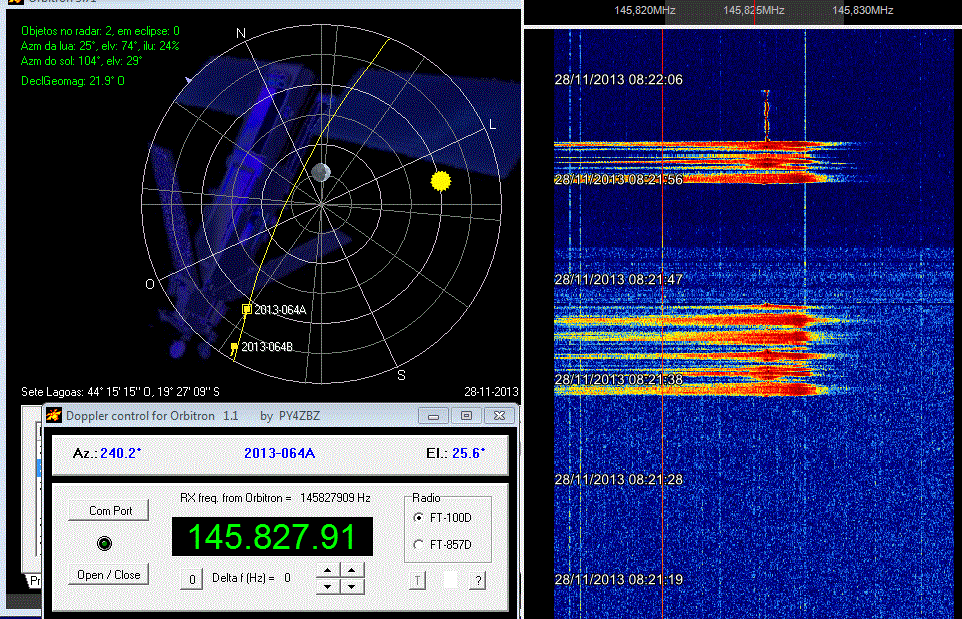

Em 28-11-2013 , na orbita #126, captei a transmissão de voz sintetizada do CAPE-2 (usando keps do objeto 2013-064A) em 145,825 MHz, FM.

O espectrograma mostra que a modulação FM é assimétrica e portanto um pouco distorcida. Ouçam o áudio aqui.

Podemos ouvir o seguinte : "Hello I am CAPE-2 the Satellite Project from the University of Louisiana at Lafayette"



Em 01-12-2013, na orbita #173 copiei novamente a voz sintetizada e o beacon em telegrafia, que pode ser visto no espectrograma seguinte:

A mensagem é : W5UL CAPE2 ORV5304. 5304 é a tensão não regulada do barramento em mV. O sinal sofre de QSB e variação de frequência (piado...).



Em 03-12-2013 na orbita #202 as 08:29 UTC, o CAPE-2 mandou a telegrafia em duas formas diferentes ! Uma é a já mostrada anteriormente por chaveamento ON/OFF da portadora (com muito piado...), e a outra é modulando em FM a portadora com um tom de 500 Hz, simultaneamente com chaveamento ON/OFF !, como mostra o espectrograma seguinte, onde se vê também a não estabilidade em frequência da portadora e obviamente das suas raias laterais FM:

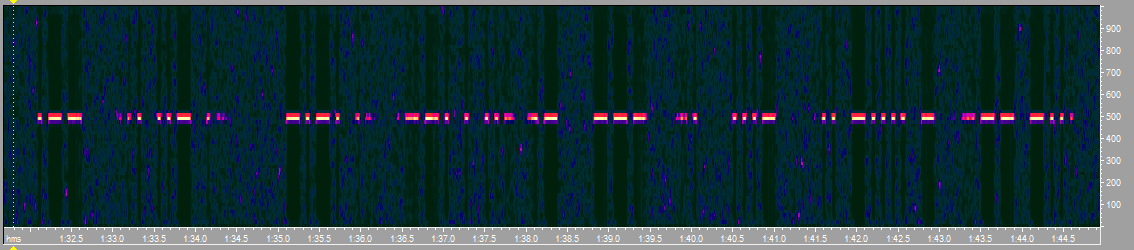

Demodulando esse sinal em FM, ficamos livres da instabilidade de frequência da portadora, e temos o sinal CW fixo em 500 Hz, como mostra o espectrograma seguinte:

Clicando na figura acima, podemos ouvir o áudio CW FM.

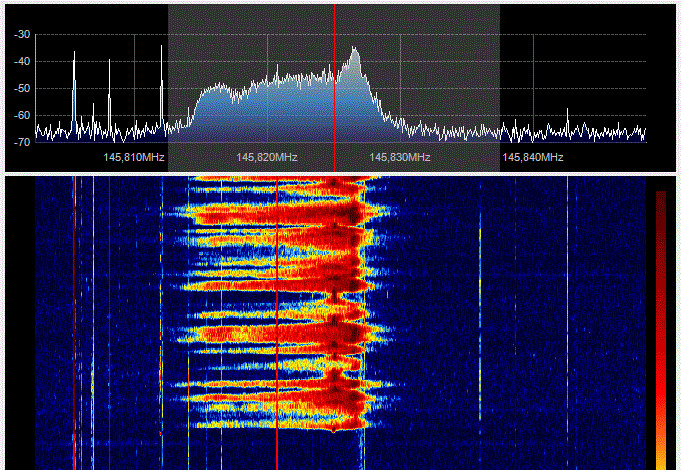

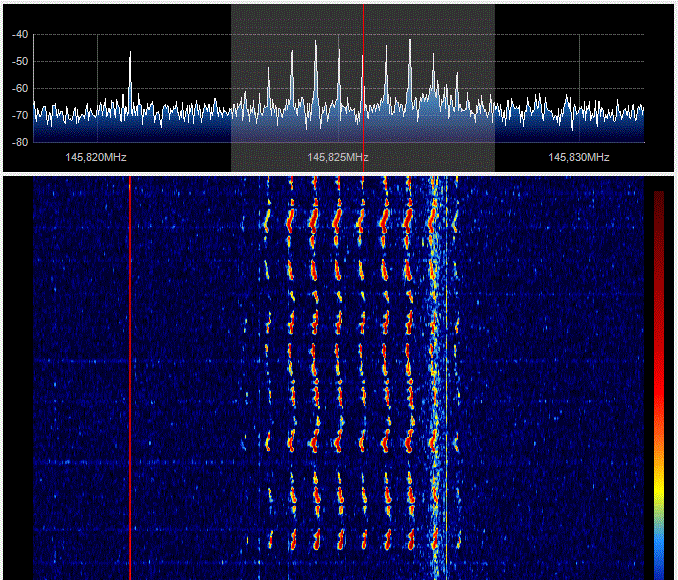

Copiamos também o sinal de voz sintetizada em FM, cujo espectro RF tem uma forte e estranha assimetria:

Essa assimetria também aparece na forma de onda do sinal de áudio (voz) demodulado:



Em 06-12-2013 na orbita #256 as 21:02 UTC copiamos pela primeira vez o beacon de telemetria em AX25:

1:Fm W5UL-15 To W5UL <UI F/C Pid=F0 Len=68> [19:02:26R]


+W5UL,CAPE-2,e,OR,201301282000CST,5101mV,01018,e,27C,32C,ulcape.org#

O significado dos dados é o seguinte:

Callsign, Satellite Name, Beacon ID, Mode of Satellite, Current Satellite Time, Unregulated Bus Voltage, #Beacons since last reset, VHF Transmitter Temperature, UHF Transmitter Temperature, Website URL



Na orbita seguinte, as 22:42 UTC, decodifiquei outra mensagem:

1:Fm W5UL-15 To W5UL <UI F/C Pid=F0 Len=68> [20:42:24R]


+W5UL,CAPE-2,e,OR,201301282004CST,5278mV,01019,e,28C,33C,ulcape.org#



Aparentemente, pelo AOS, o objeto é o 2013-064C

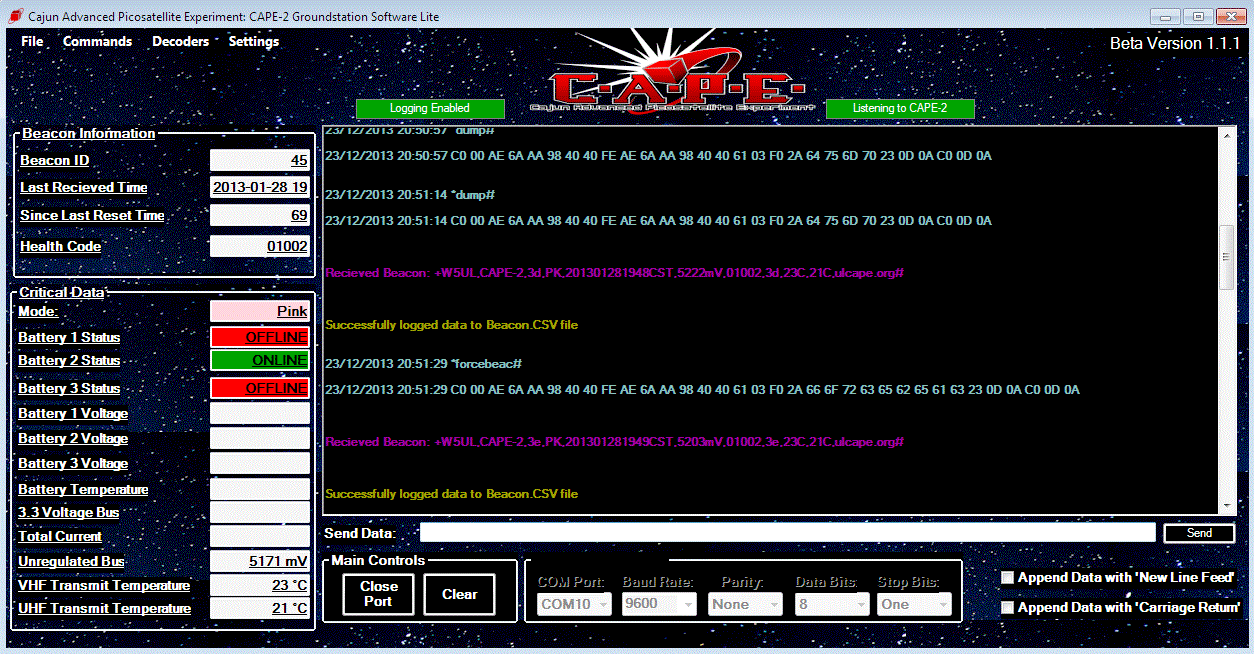

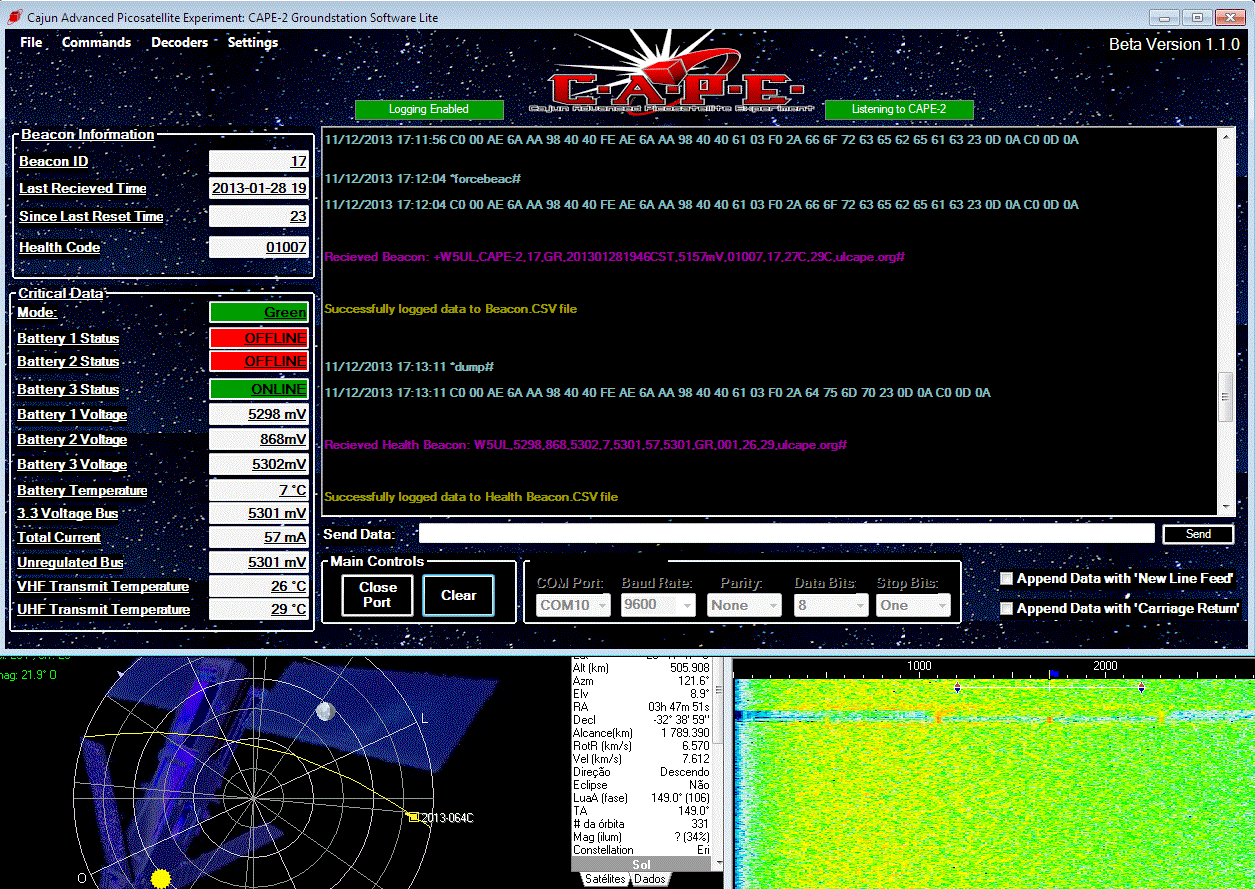

Em 11-12-2013, na orbita #331, conseguimos pela primeira vez mandar comandos (em azul) e receber as respostas (em rosa) a um "Force beacon" e um "Health beacon", usando o software do CAPE, ligado a um TNC emulado pelo MixW via portas seriais virtuais (COM10 <> COM11). O MixW por sua vez ligado via interface de áudio e PTT (COM1) ao radio FT100D e antena VHF de 4 elementos:

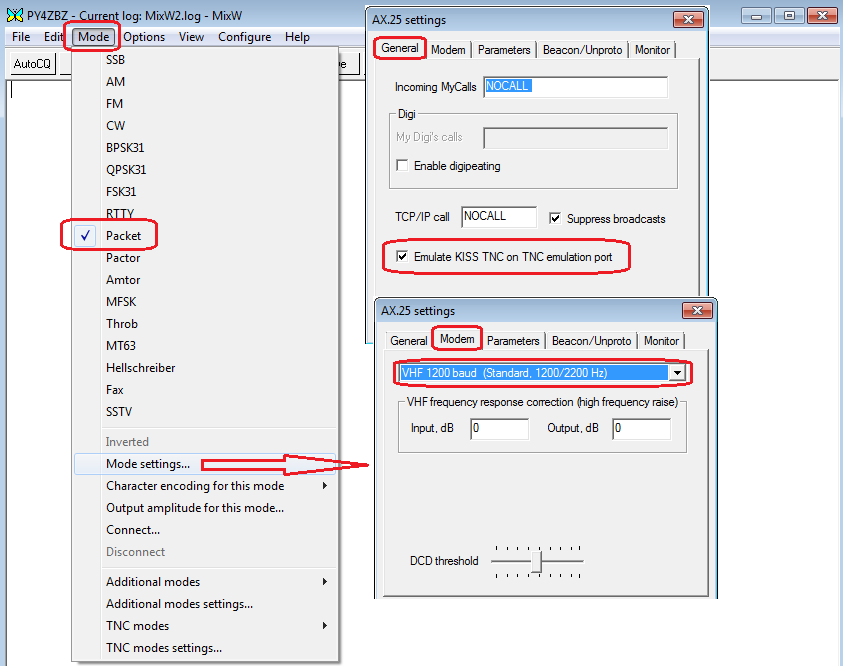

Setup do MixW : Modo, Emulação TNC, Sound card, PTT (na minha interface caseira eu uso DTR par o PTT):

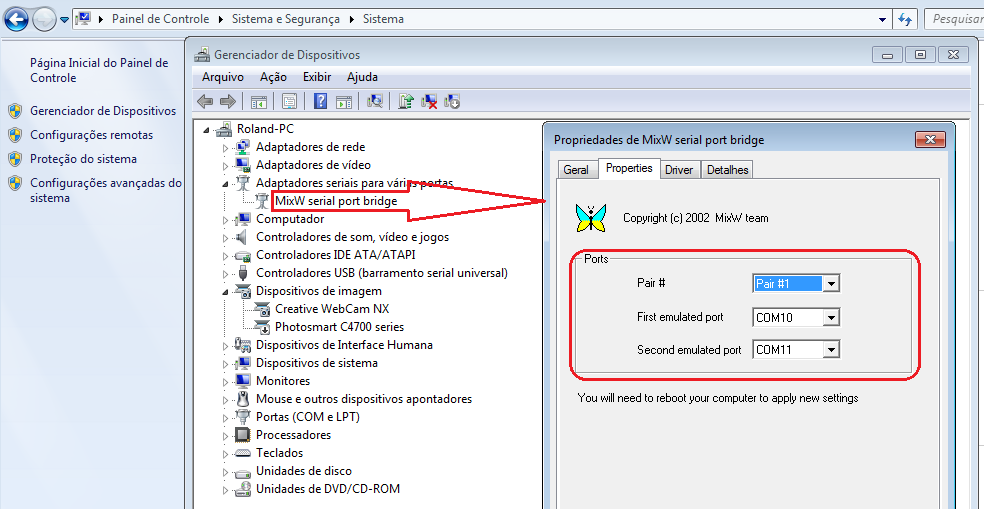

Par de portas seriais virtuais (ponte COM10 <=> COM11) usadas (como instalar aqui):

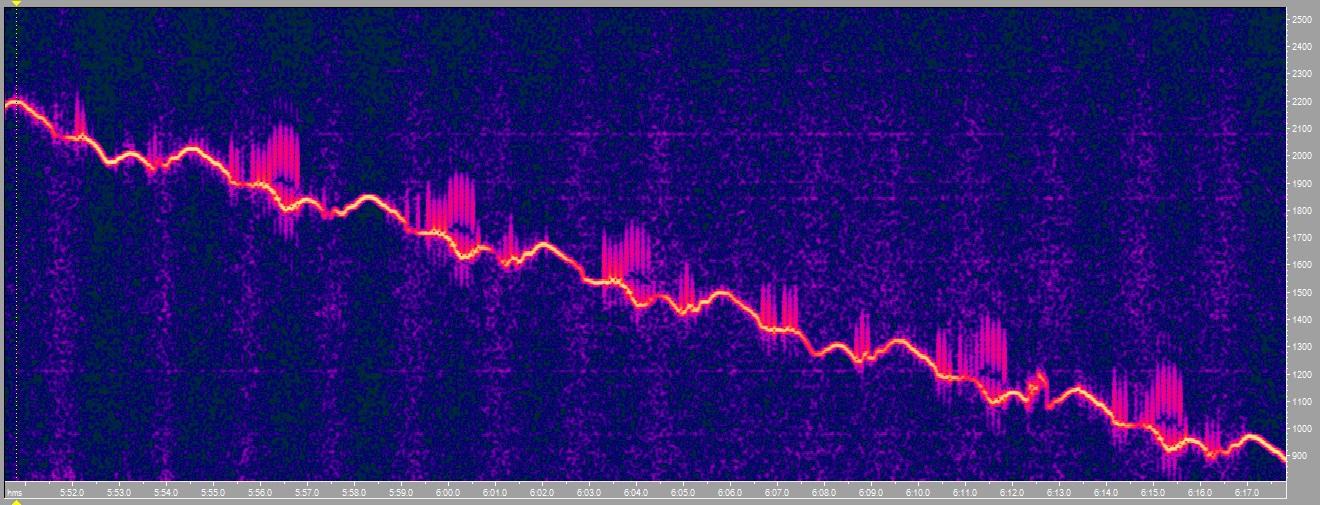

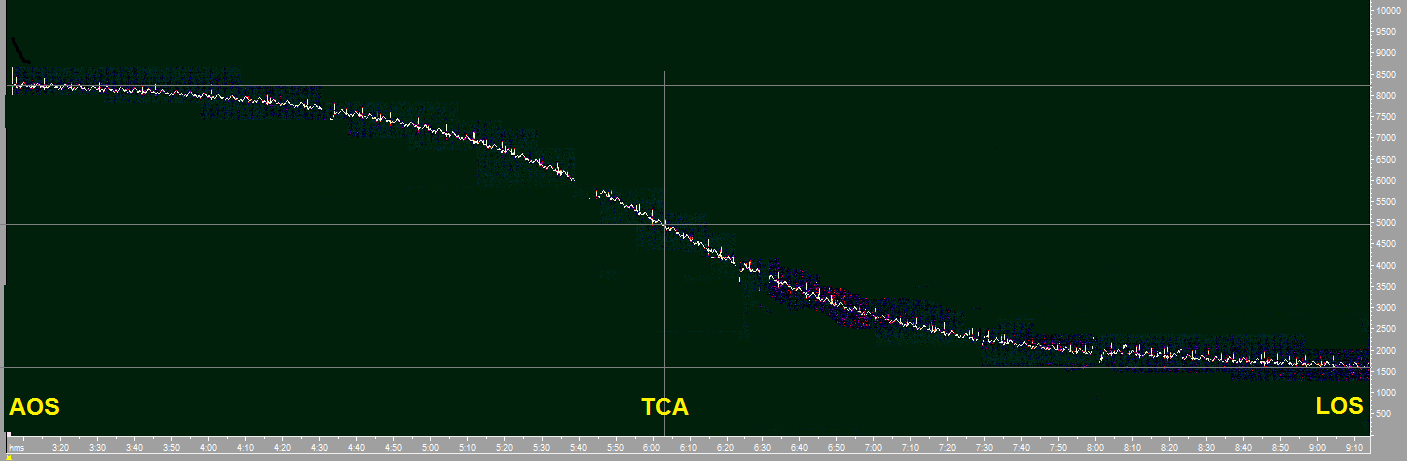

Em 13-12-2013 na orbita #361, o CAPE-2 passou no modo PINK, e transmitiu apenas uma portadora continua, o que permitiu a verificação dos keplerianos. A figura seguinte mostra o espectrograma que registrei do sinal do CAPE-2, praticamente de AOS a LOS, onde é visível o efeito Doppler, da ordem de 6700 Hz total. É fácil verificar que o TCA ocorreu no minuto 6 da gravação, que foi iniciada as 16:19 hora local, portanto as 16:25, o que confere com a previsão do Orbitron (na próxima figura) :

Portanto, está confirmado que o CAPE-2 é mesmo o objeto 2013-064C ! Também confirmamos que a frequência da portadora é na verdade 145,822 MHz (e não 145,825).

É possível ver no espectrograma acima, e melhor ainda em detalhe na figura seguinte, que a portadora sofre uma variação de frequência devida a variação da tensão dos painéis solares com o spin, assim como uma variação do ruído de fundo devido a variação da polarização/apontamento da antena do satélite, com o dobro da frequência, pois a sua antena (dipolo) é bidirecional. Pela figura, é possível determinar que o spin do satélite é da ordem de uma volta a cada 3,75 segundos:

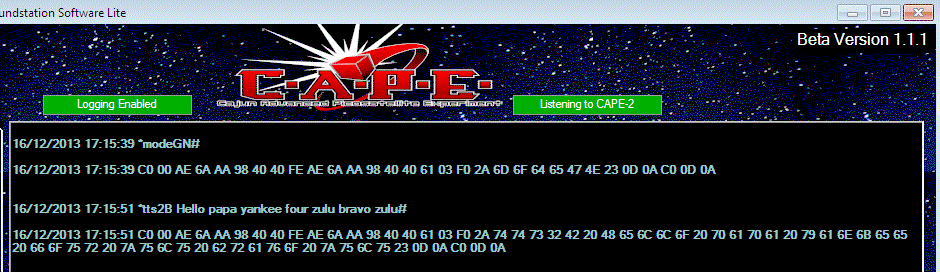

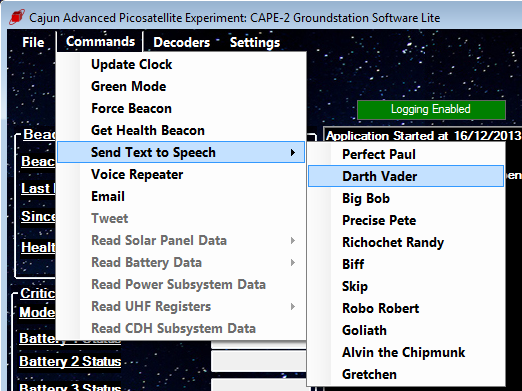

Em 16-12-2013, na orbita #406, mandei um comando "Send Text to Speech" para o satélite CAPE-2 falar  "Hello papa yankee four zulu bravo zulu" usando a voz sintetizada do Darth Vader !:

E ele obedeceu, respondendo o seguinte, em FM 145,822 MHz:



Em 18-12-2013 mandei outro comando "Send Text to Speech "Hi Roland PY4ZBZ, 73 from CAPE-2" e o Darth Vader me respondeu na hora !:

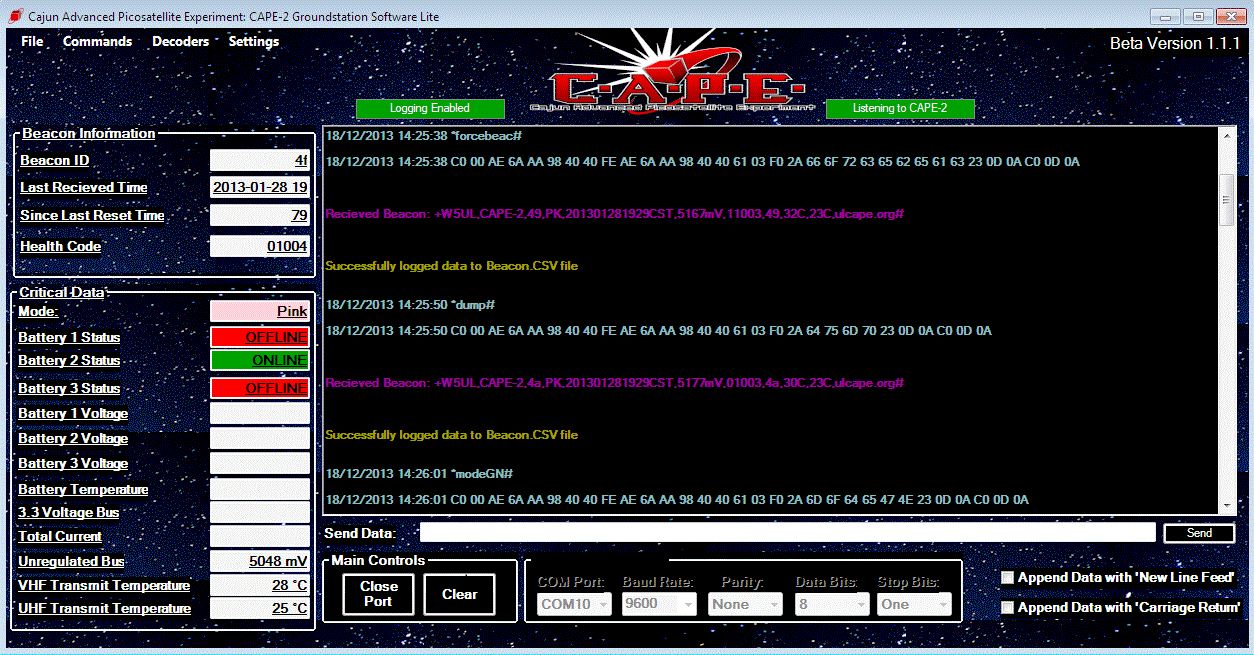

E também mandei comandos para telemetria, como mostra a figura seguinte. Mandei passar para o modo "Green" varias vezes, mas ele permaneceu no "Pink":

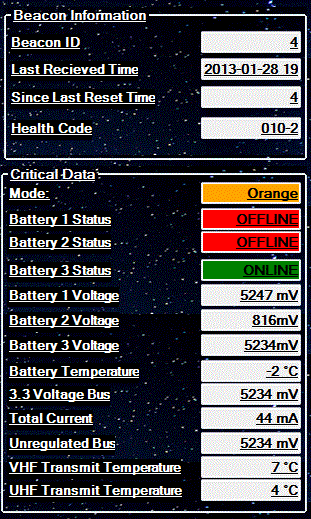

Em 23-12-2013, na orbita #516 as 22:50 UTC, enviamos comandos e captamos os seguintes beacons:

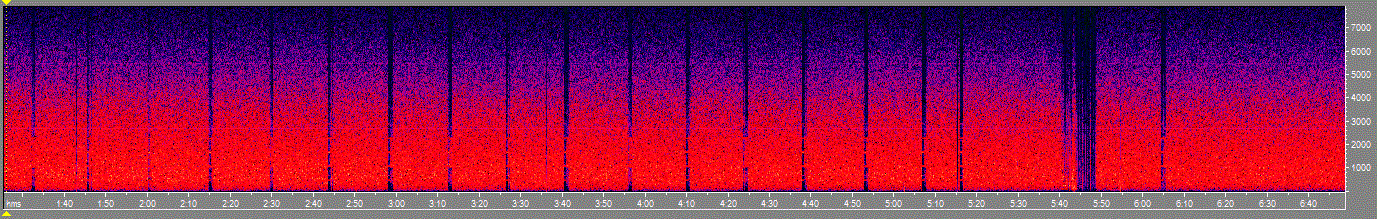

O CAPE-2 estava no modo "PINK" no qual manda beacons AX25 a cada 15 segundos, como pode ser visto no espectrograma seguinte:

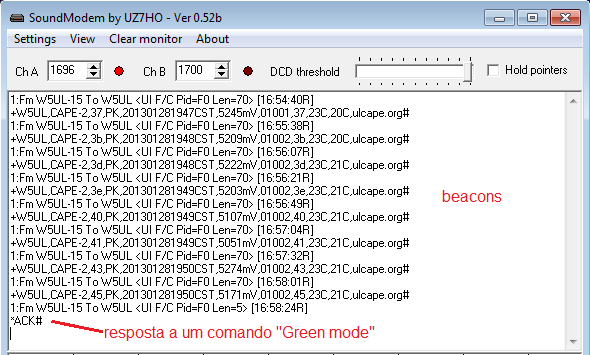

Apenas o meu ultimo comando, aos 5mn15s, para setar o "Green mode" surtiu efeito, com a resposta *ACK#  e a consequente parada dos beacons a cada 15 segundos, e aos 5:41 mandou uma mensagem de voz, mais um beacon AX25 e depois entrou em eclipse, parando de transmitir. A figura seguinte mostra os beacons recebidos com o soundmodem e uma gravação desta passagem #516:



Em 26-12-2013, na orbita #561 as 21:42 UTC, obtivemos resposta a um comando "Get Health Beacon" (dump), como mostra a figura seguinte:

Obtivemos também resposta a um comando "Send Text to Speech" (visto na figura acima), com o seguinte áudio: "Hello Papa Yankee Four Zulu Bravo Zulu from CAPE-2", com a voz do "Perfect Paul":

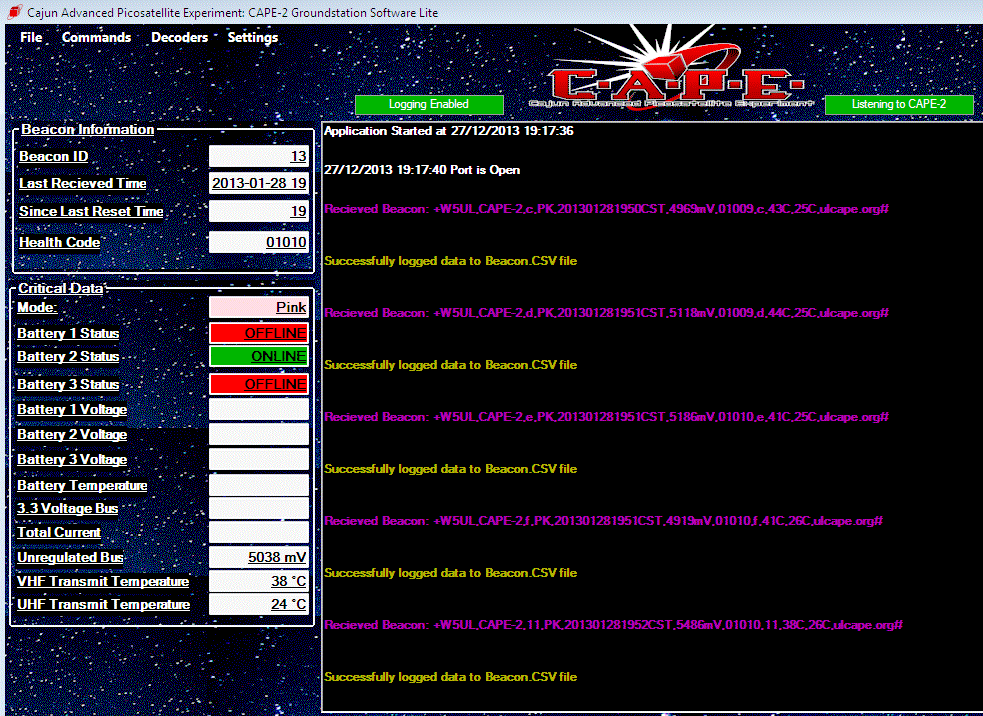

Em 27-12-2013 na orbita #576, passou com um tom contínuo de 500 Hz em FM, entrecortado por beacons em AX25:



Em 05-01-2014 na orbita #711 recebemos beacon CW:

W5UL CAPE2 OR V5178  @ 17:37 UTC (modo OR = laranja)

Enviamos comando Green mode

Beacon CW recebido confirmando o modo verde (GN): W5UL CAPE2 GN V5129  @ 17:38 UTC

Respostas recebidas aos comandos Force beacon e Get Health beacon:

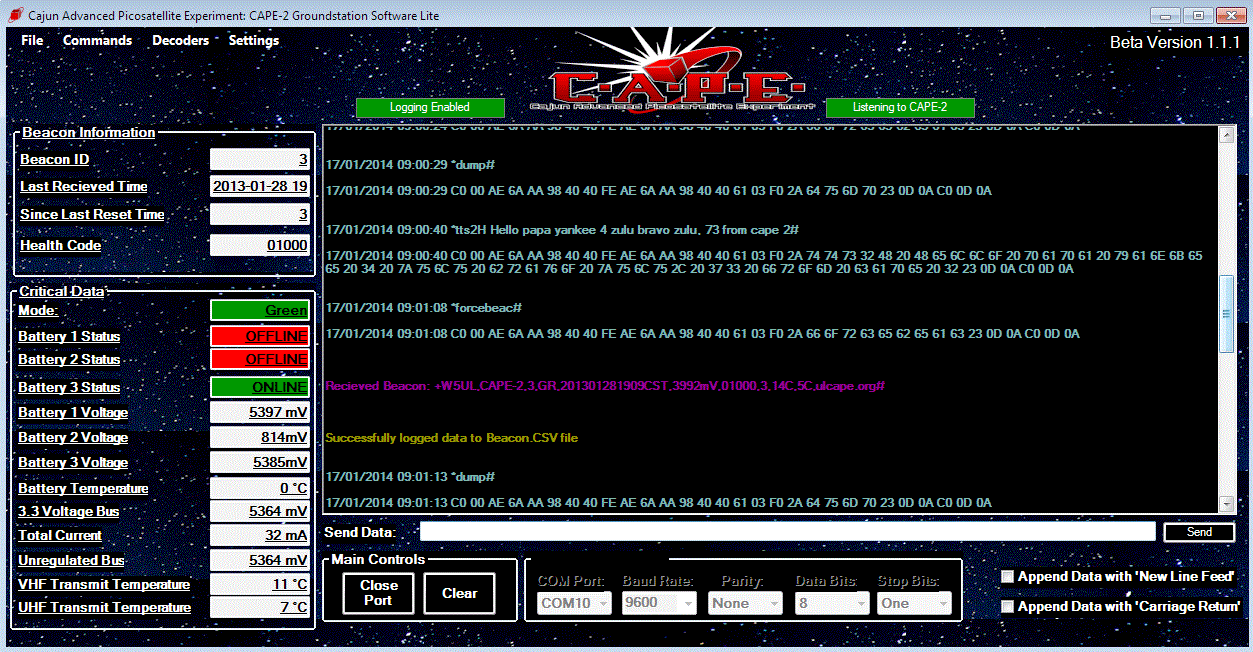

Em 17-01-2014  na orbita #890, efetuamos comandos "Force beacon","Get Health Beacon" e "Send Text to Speech" que foram todos respondidos:

A resposta em voz do Cape-2 está aqui:





Ouçam aqui mais sinais em voz sintetizada, para PY5LF (21-01-2014) e para PY4ZBZ (22-01-2014)

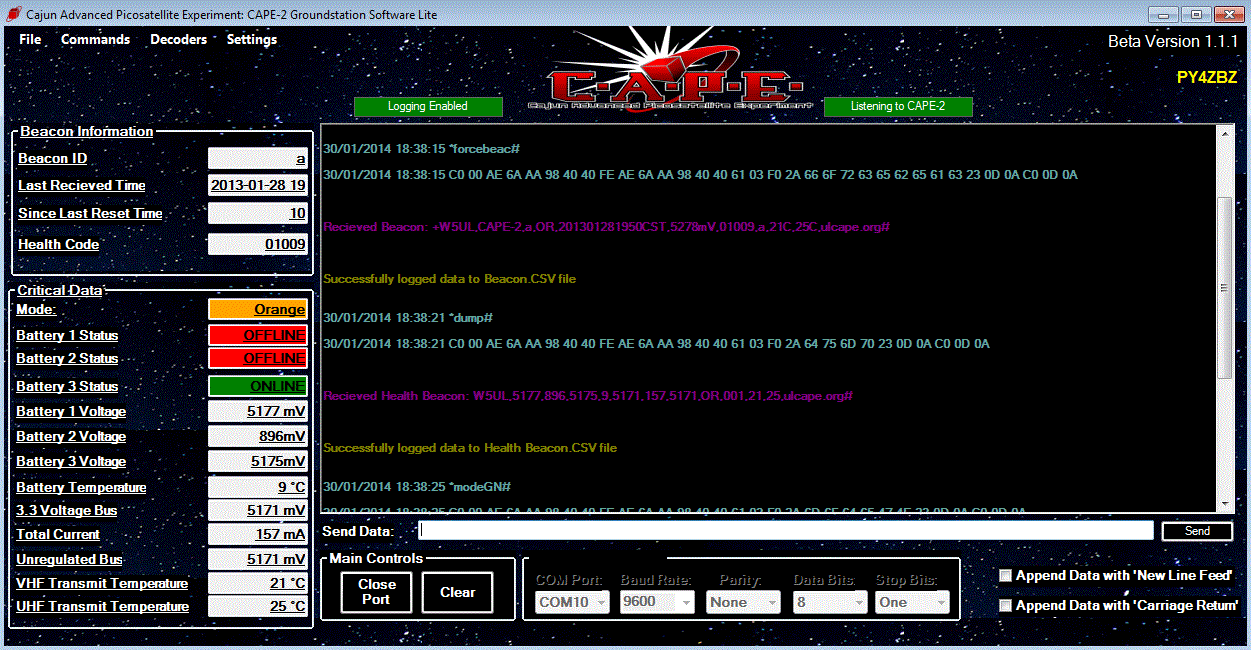

Comandos e respostas em 30-01-2014 na orbita #1094:

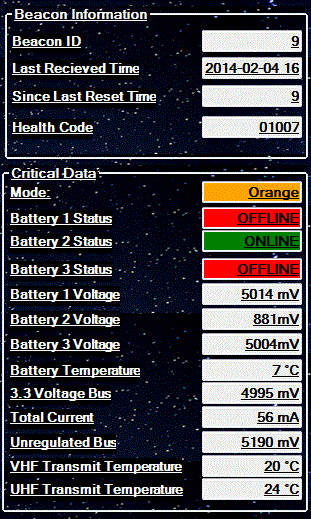

Comandos e respostas de 04-02-2014 na orbita #1170. Acertei a data/hora do CAPE-2 com o horário local !

Em 16-02-2014 o CVAPE-2 foi designado como University of Luisiana OSCAR 75 ou LO-75

Comandos e respostas de 16-02-2014 na orbita #1350:

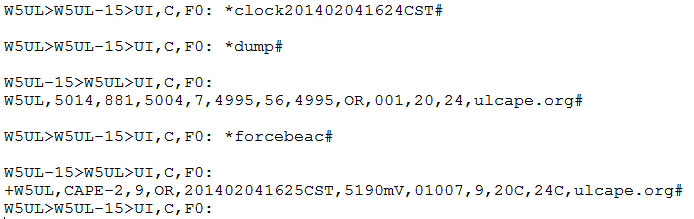

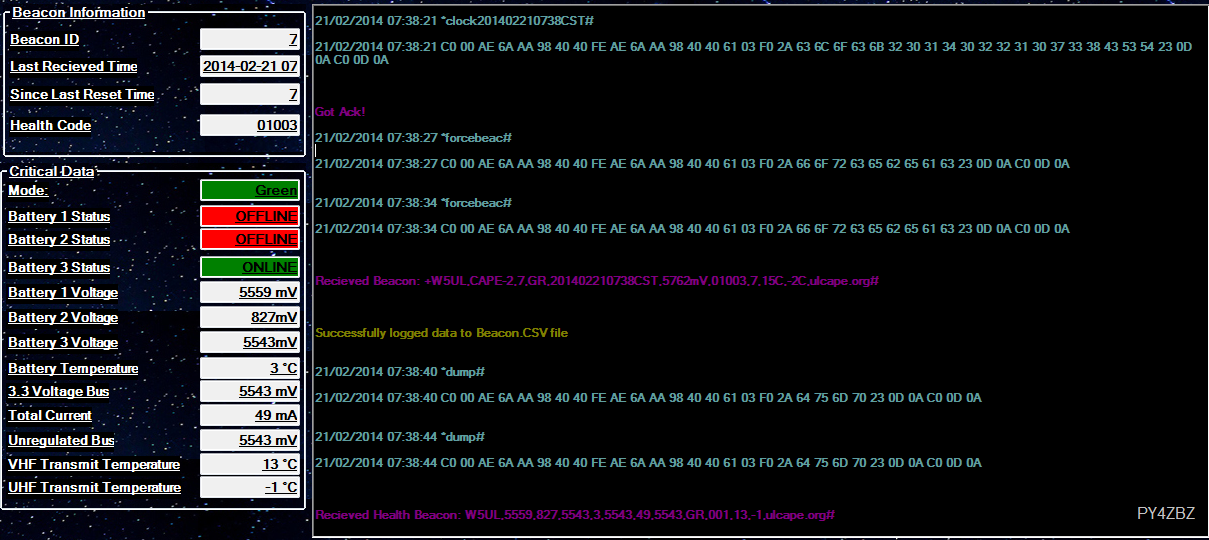

Em 21-02-2014 na orbita #1425, acertei o relógio do sat (que estava em 2013 ainda) com a minha hora local... e dei mais 2 comandos que podem ser vistos na tela seguinte:



Em 23-02-2014 na orbita #1460 dei um comando para acionar pela primeira vez o Voice Repeater. Mas em vez do sinal de voz transmitido após a aceitação do comando, ele mandou um tom de 500 Hz e um beacon AX25. Ouçam aqui:



"Cape-2 voice repeater is now recording. Playback from the Cape-2 voice repeater. ? end. Thanks for using the Cape-2 voice repeater."

Em 24-02-2014, na orbita #1470, dei outro comando e o Cape-2 repetiu a minha voz:

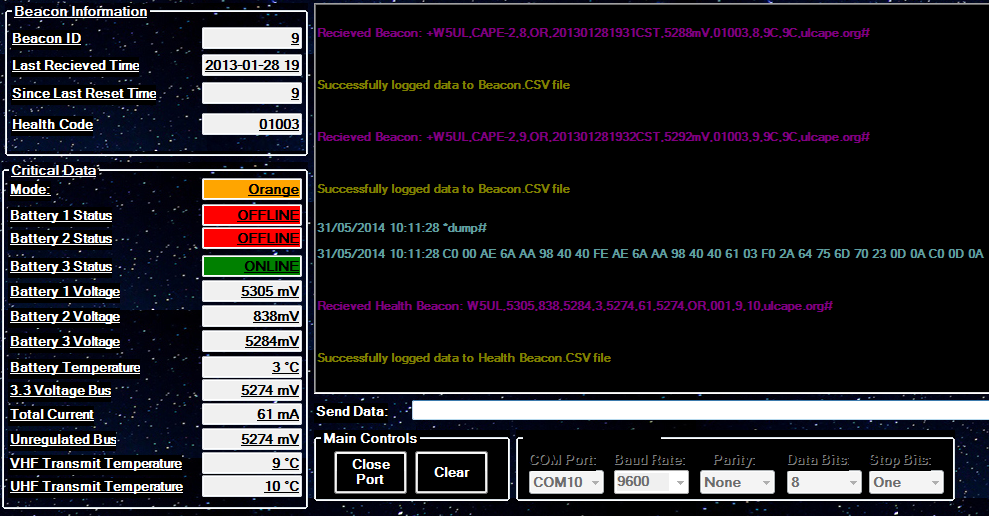

Resposta a comandos em 31-05-2014, na orbita #2949, 13:11 UTC:

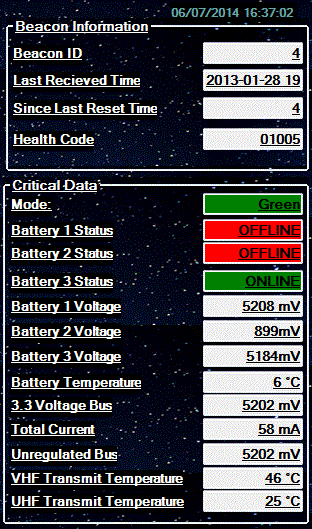

Telemetria de 06-07-2014 na orbita #3510:

19:35 W5UL-15>W5UL>UI,C,F0:
+W5UL,CAPE-2,4,GR,201301281948CST,5091mV,01005,4,29C,24C,ulcape.org#

19:37 W5UL-15>W5UL>UI,C,F0:
W5UL,5208,899,5184,6,5202,58,5202,GR,001,46,25,ulcape.org#

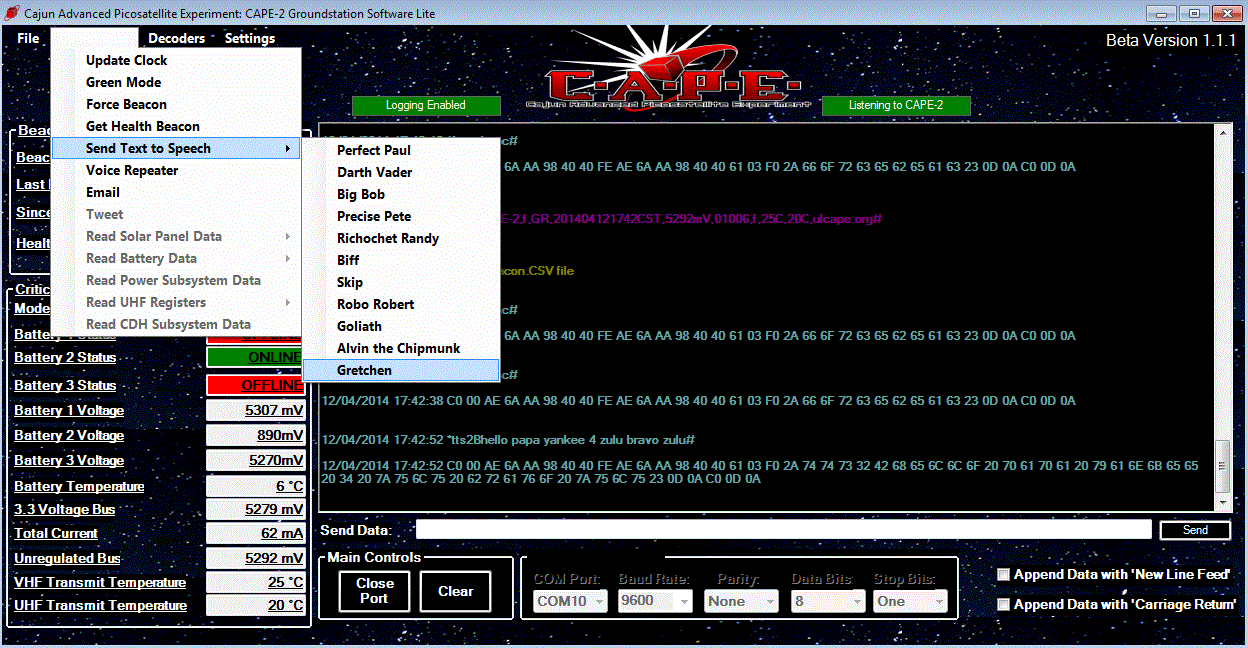

Em 10-07-2014 dei um comando acionado a voz de Gretchen:

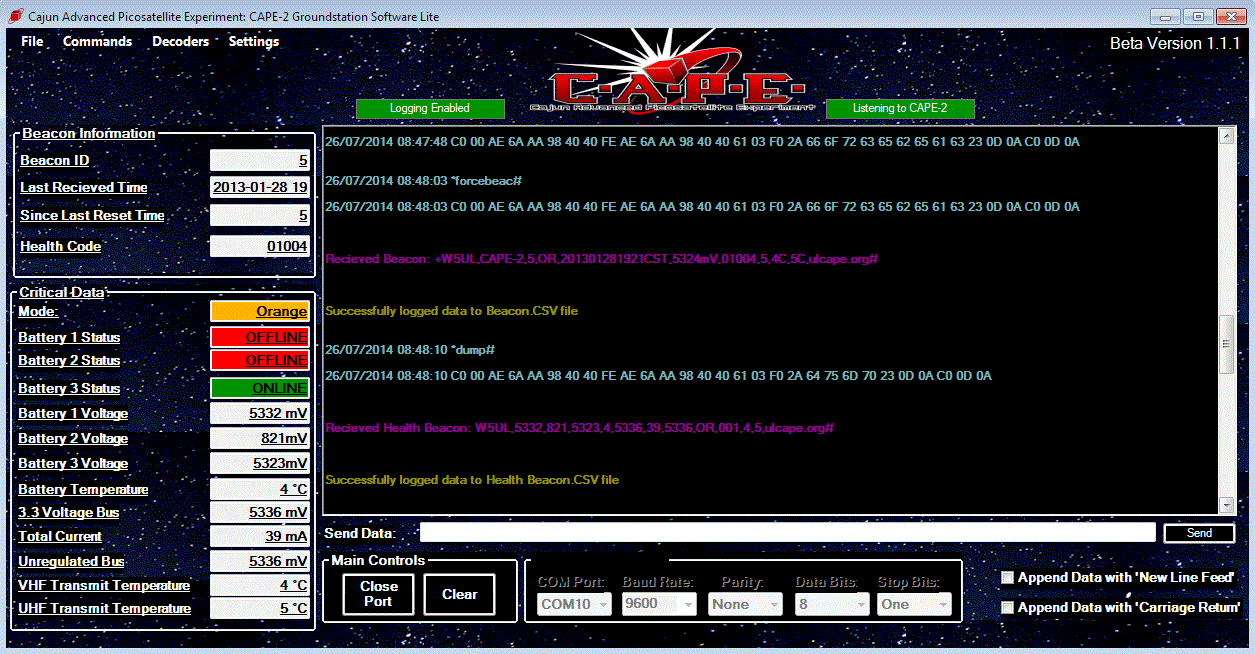

Em 22-07-2014 recebemos resposta a dois comandos (forcebeac e dump):
