Antenas OWA 6 elementos para 403 MHz, 50 ohms

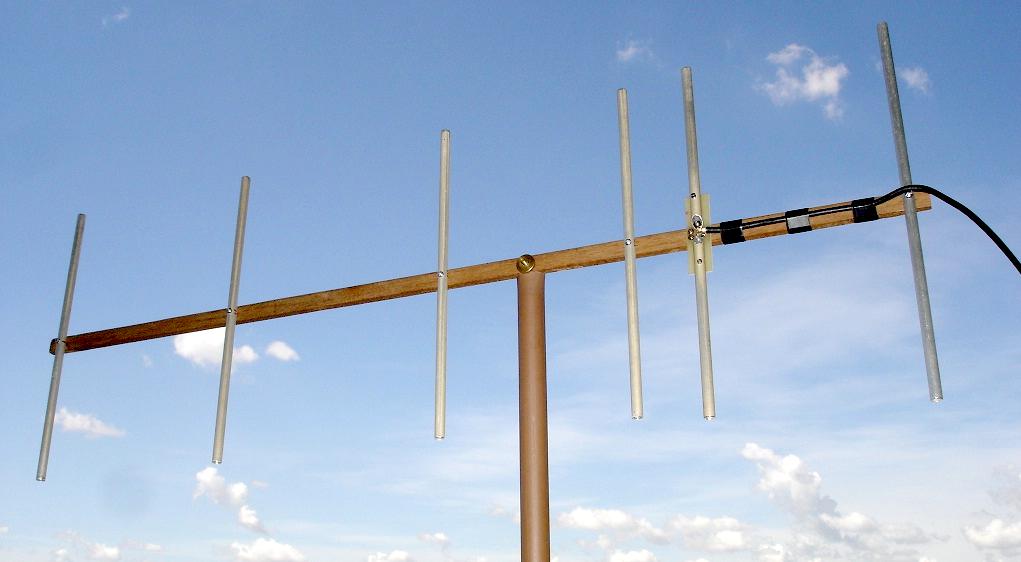

Com elementos de 9 mm de diâmetro

Com elementos de 3 mm de diâmetro

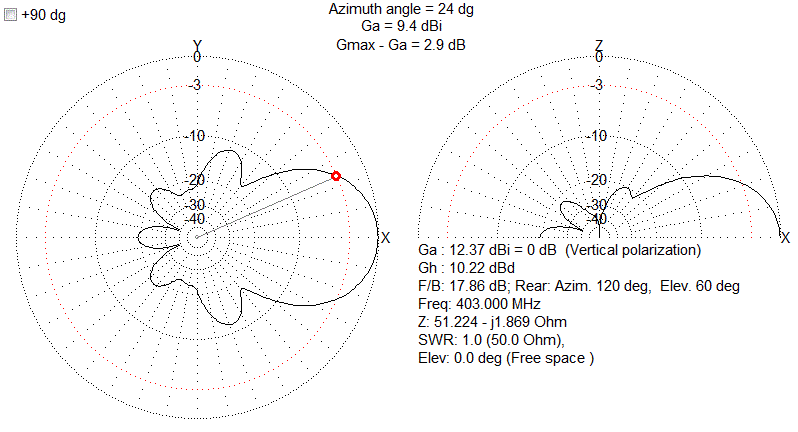

Ganho 10,2 dBd,  boom de 0,9 metro, elementos com 9 mm de diâmetro

Detalhe de conexão do cabo RGC58:



Medidas dos elementos (ponta a ponta) em mm e separação em relação ao refletor:

Refletor: 352 e 0,  radiador: 340 e 176,  dir1: 324 e 238,  dir2: 318 e 422,  dir3: 316 e 659,  dir4: 312 e 885.

O arquivo para o MMANA está aqui.





Modelo com elementos de 3 mm de diâmetro:

Ganho 8,6 dBd,  boom de 0,65 metro.

Medidas dos elementos (ponta a ponta) em mm e separação em relação ao refletor:

Refletor: 369 e 0,  radiador: 354 e 169,  dir1: 328 e 220,  dir2: 326 e 334,  dir3: 325 e 481,  dir4: 314 e 642.





73 de Roland.   11-05-2012        rev. 17-03-2017
