Dipolo com dois Land Rover



Por PY4ZBZ     em 13-11-2014



Essa singular e eficiente antena foi inventada pelo nosso colega Joca PS7JN. O vídeo no final do artigo mostra um QSO feito por PS7JN, com ela e um FT817, com ZD7FT.

Como os dois carros não tem o mesmo comprimento, um é um Defender 110 e ou outro um Defender 90, a antena formada por eles é um dipolo off-center  ;-)

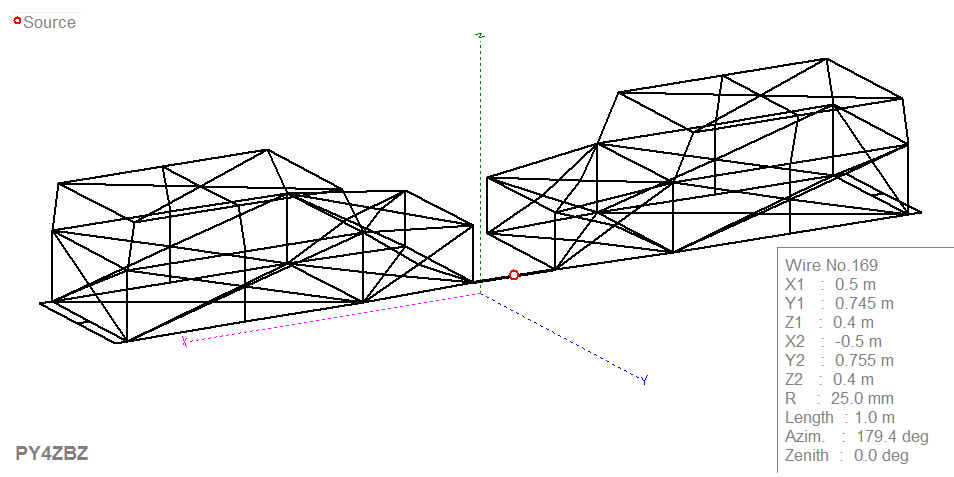

Simulei no MMANA o comportamento dessa antena. Como não tenho as medidas exatas dos carros, fiz os dois iguais, (e um pouco menores: 4,38x1,65x1,7m) o que não deve alterar muito:

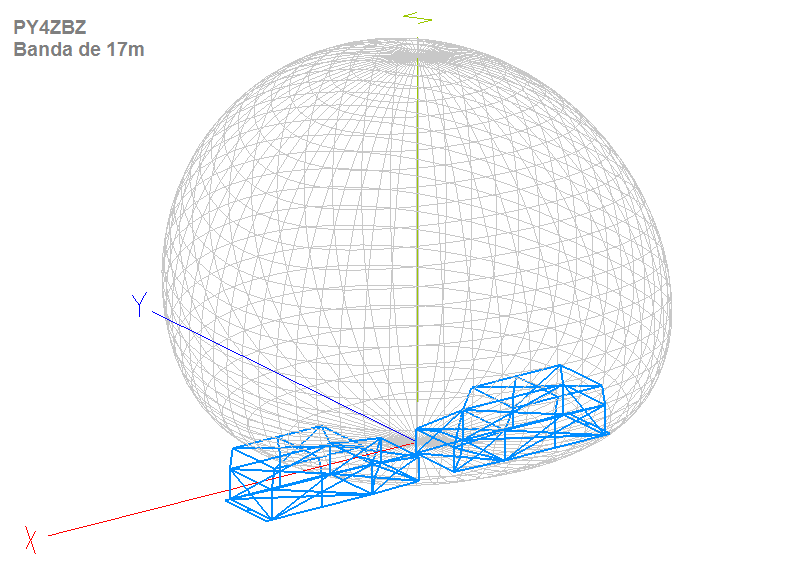

Resultado da simulação na banda de 17 metros:

Observe a impedância : 16+j193 ohms ! É preciso um sintonizador. O Joca usou um Z-11 Pro. Mas o ganho é de 11 dBi no zênite !

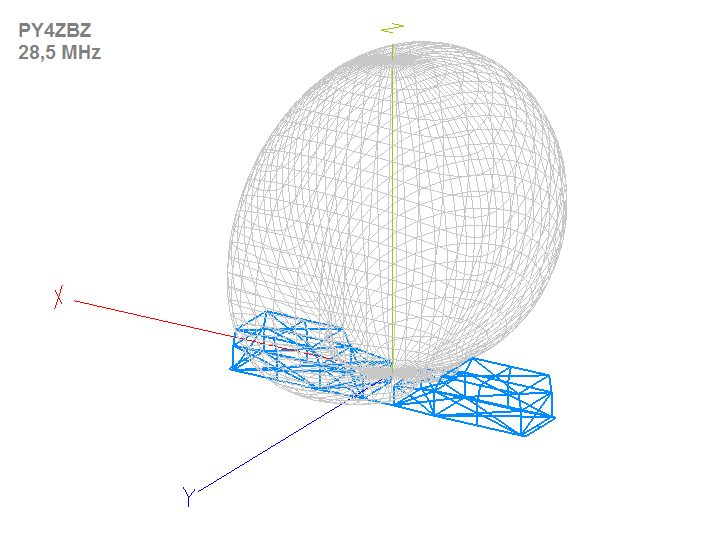

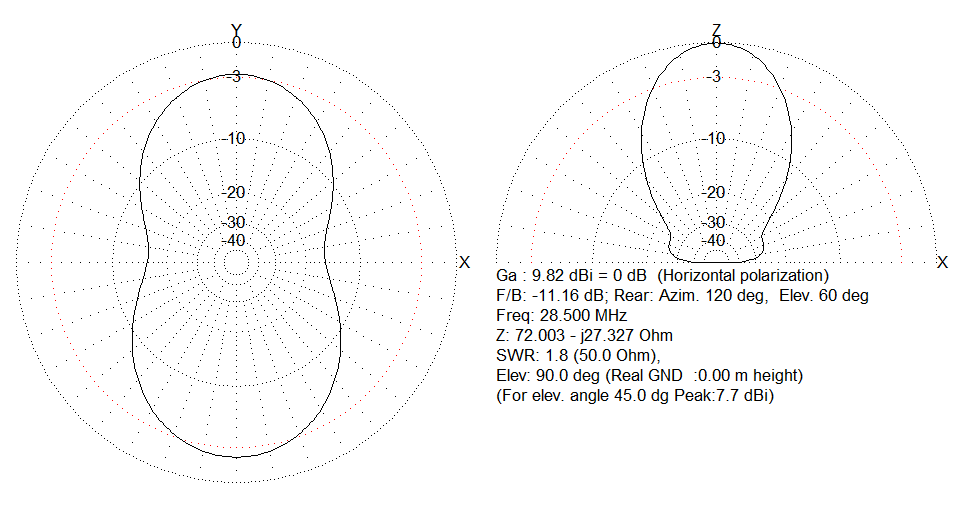

Já na banda de 10 metros, não precisa de sintonizador:

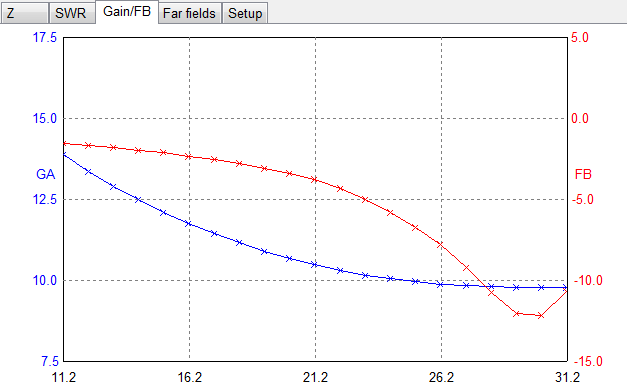

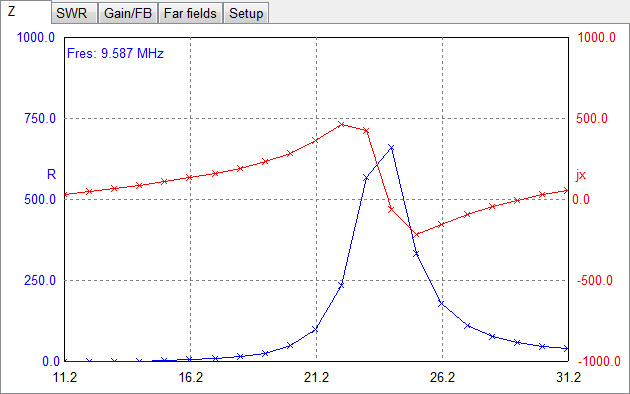

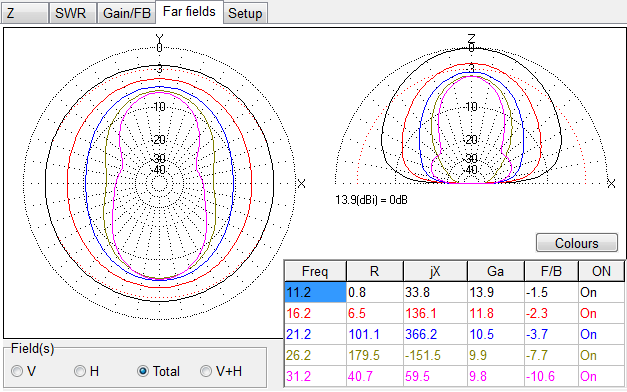

As figuras seguintes mostram o comportamento da antena entre 11,2 e 31,2 MHz. A ressonância ficou em 9,58 MHz, mas com Z altíssimo de 625+j0 ohms. Outra ressonância com Z=50+j0 ohms e portanto ROE=1 (ref.50ohms) em 29,2 MHz:



Vejam o vídeo feito pelo Joca PS7JN:

73 de Roland PY4ZBZ
