Transmissão VLF em 17,2 kHz

da estação SAQ em Grimeton



200 kW com um alternador !



Em 24-05-2009 as 10:55 UTC e 24-12-2009 as 08:00 UTC.   Por PY4ZBZ



Captado no WebSDR  http://websdr.pa3weg.nl/  em JO21ex

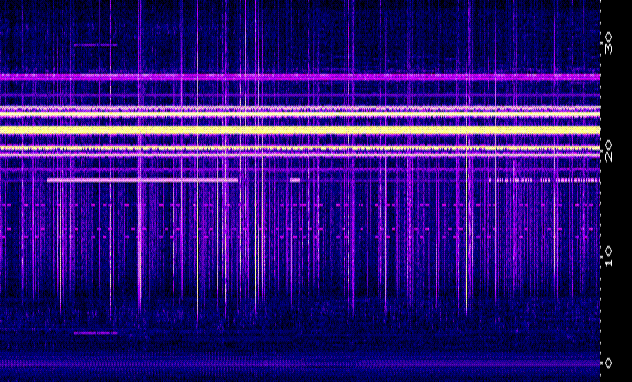

No espectrograma acima é possível ver a sintonia (traço continuo em 17,2 kHz) e no final (a direita) o sinal de telegrafia.

Mesmo com o manipulador não acionado, ainda sai um pouco de sinal em 17,2 kHz.

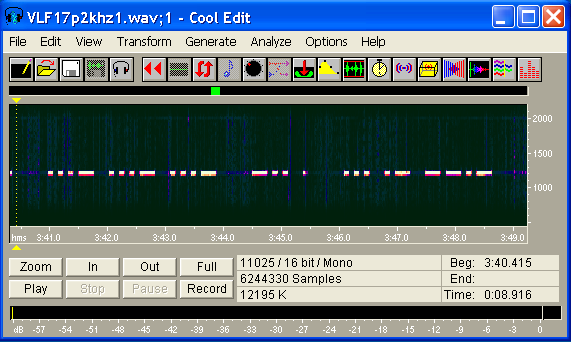

A figura seguinte mostra um detalhe do sinal CW, onde é possível ver as letras :  V V V   D E   S A Q



Ouça aqui parte da gravação do sinal VLF feita em USB em 16 kHz, e com banda passante de 1200 Hz (880 a 200 Hz), portanto com áudio em 1,2 kHz.

O ruído que se ouve é chamado "Spherics" e é muito comum e constante em VLF, e corresponde aos traços verticais nos espectrogramas.

A antena VLF usada pelo WebSDR é uma antena ativa, ligada diretamente a placa de som.



Quem não ouviu, ainda pode, conforme anuncio no WebSDR:



GRIMETON RADIO/SAQ PLANNED TRANSMISSIONS, SUMMER AND AUTUMN 2009

Thanks Lars Kalland SM6NM for the below information:
There will hopefully be transmissions with the Alexanderson alternator on 17.2 kHz, CW (A1A) at the following dates and times during 2009:

1) Wednesday, May 20 2009 at 07:00 and 07:30 UTC.
There will be a transmission to celebrate the Japanese VLF-station Josami Radio/JND when it will be nominated to Institute of Electrical and Electronics Engineers (IEEE) Milestone and also celebrate its start 80 years ago. The radio station is now a museum.

2) Sunday, May 24 2009 at 10:55 UTC.
A transmission will take place to celebrate the First Swedish Coast Radio Station and 100 years of Karlskrona Radio/SAA. The station is still working on military frequencies.

3) Sunday, June 28 at 09:00 and 12:00 UTC.
The annual transmission on “Alexander Day”. The station is open to visitors.

4) Saturday, October 24 at 09:00 UTC.
As last year we will transmit on United Nations Day.

5) Thursday, December 24, Christmas Eve at 08:00 UTC.
The Christmas transmission as before.
The stations is open to visitors.
We are glad to receive reports and will exchange QSL-cards.


We will start tuning up some 30 minutes before message.
Also read the SAQ web site: http://www.alexander.n.se

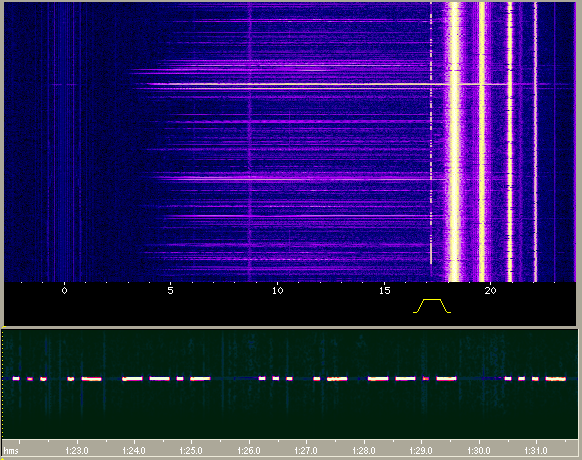

Ultima transmissão do ano em 24-12-2009 as 08:00 UTC:
