Modos de transmissão digital de voz:

D-STAR   e   DMR



Por PY4ZBZ    23-09-2009     rev.09-06-2015



        e



DV dongle

DVAP dongle

DRATS

Receber D-STAR sem o codec !

Conectar o DVdongle nos refletores DCS

D-Star com um radio FM analógico

Links

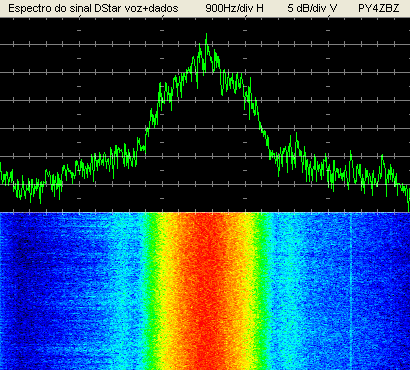

Simplificando: D-STAR é um sistema DIGITAL de transmissão de voz e dados (DV), usado em VHF, UHF e 1.2 GHz. A voz é convertida de analógico para digital (por ex. qualidade telefônica a 64 kbps), e depois "comprimida/codificada" por um VOCODER da AMBE, o que evidentemente piora um pouco a qualidade da reprodução, mas que reduz drasticamente a taxa de bits para apenas 3600 bps, incluídos 1200 bps para correção de erro FEC. Ainda permite uma transmissão simultânea de dados a 1200 bps, somando uma taxa total de 4800 bps, que modula a portadora em GMSK, ocupando apenas 6,25 kHz de banda. Em 1,2 GHz, permite transmitir dados a 128 kbps. Compare nos espectros seguintes, a diferença entre os sinais D-Star e o sistema analógico FM comum em V/UHF:





Uma característica interessante do D-STAR é que as repetidoras digitais podem ser interligadas via internet (Gateways) o que permite a qualquer usuário contato via radio com o mundo inteiro. Veja a lista dos repetidores D-STAR no mundo todo aqui ou aqui , ou num mapa aqui. As repetidoras são "agrupadas e gerenciadas" por meio de REFLECTORs.

Um ponto negativo do D-Star, que apesar de ser um protocolo aberto, criado pela JARL, é que o vocoder da AMBE usado nele (tanto em rádios como no Dongle) usa um sistema proprietário, ou seja, não pode ser reproduzido por softwares abertos como por exemplo o sistema DRM. Claro que qualquer fabricante ou radioamador pode montar um radio D-STAR, mas terá que comprar o chip do vocoder da AMBE. Alguns dirão que não é caro, até concordo, e que não havia nenhum sistema aberto com a alta taxa de compressão disponível na época do desenvolvimento do D-STAR, mas é FECHADO, e não nos permite desenvolver soluções exclusivamente por software, como no caso do DRM. Quem sabe no futuro próximo isso muda ?



Veja quem está falando em D-STAR no mundo inteiro, agora, e durante a ultima hora.

Veja quem está ligado na repetidora PY4RCR em Belo Horizonte.

Veja mais sobre D-STAR nos sites seguintes:

www.dstar.com.br           www.cram.org.br           www.dstar-brasil.com.br



DV DONGLE

Para quem não tem transceptor D-STAR, ou que mora fora da área de cobertura de um repetidor D-STAR, existe um dispositivo de hardware, o Dv-Dongle, que ligado a porta USB do PC, permite acessar a rede mundial D-STAR diretamente via internet. Veja aqui a pagina do projeto do Dv-Dongle, com manual técnico e esquema.

O Dv-Dongle funciona com um software cujas telas são mostradas a seguir:



Telas do software DVTool2.0 de Robin Cutshaw - AA4RC:

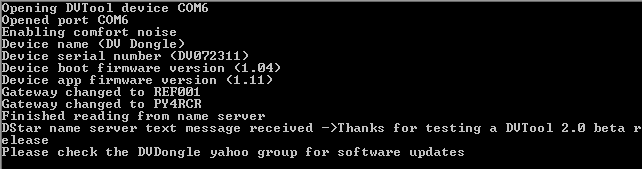

Tela DOS ao executar o programa:

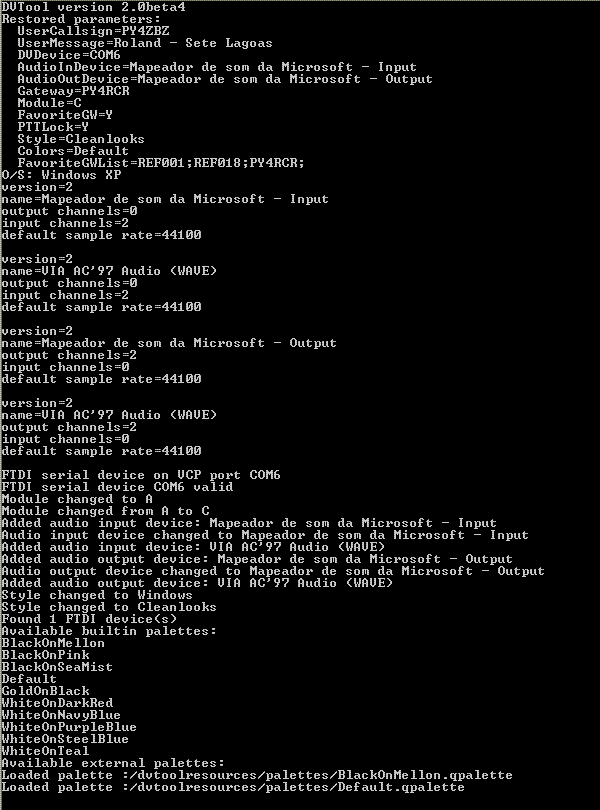

Depois de abrir a porta serial:

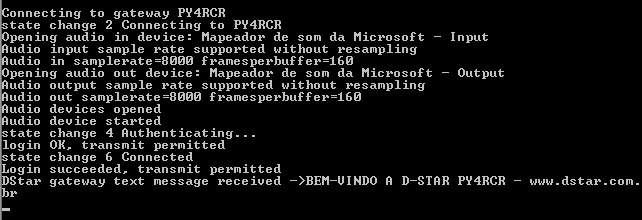

Depois de conectar no repetidor PY4RCR:

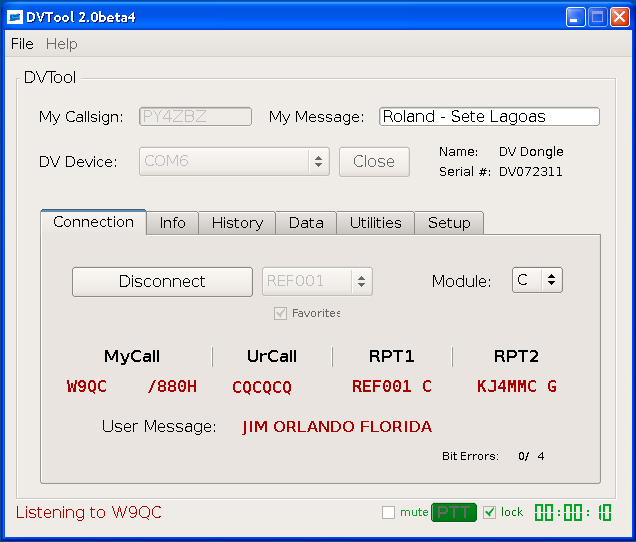

Tela do software em pleno funcionamento, no caso conectado ao reflector 001 e ouvindo:

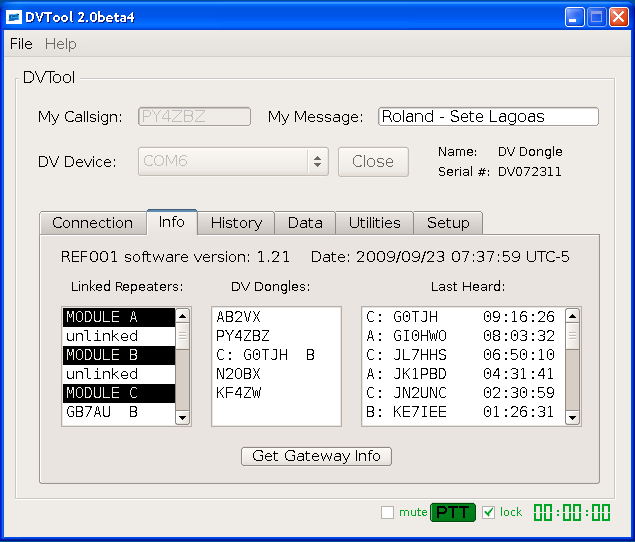

Janela "Info" mostra detalhes do Gateway conectado :



Janela "History" mostra a listagem das ultimas estações ouvidas :

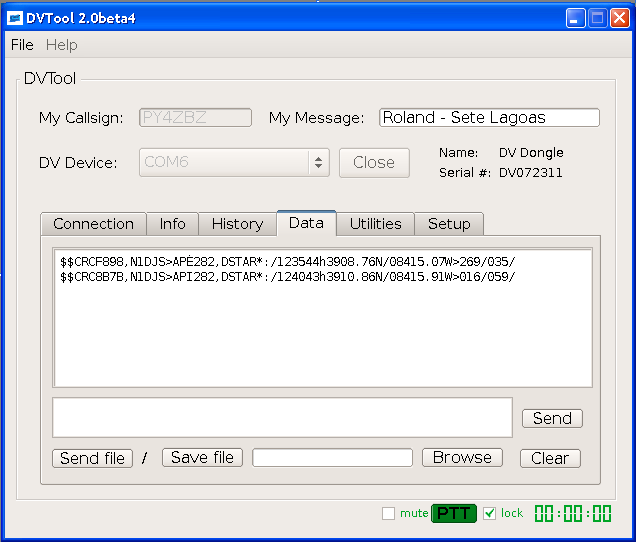

Janela "Data" mostra os dados transmitidos simultaneamente com a voz :

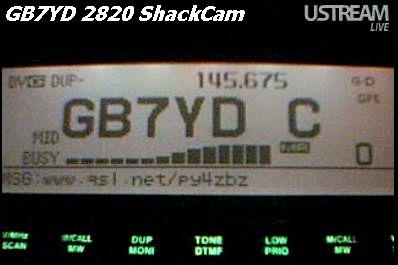

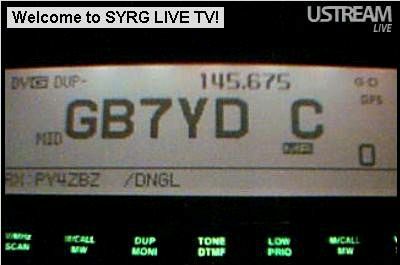

Telas de um IC2820 sintonizado na repetidora DStar GB7YD, captadas ao vivo do South Yorkshire Repeater Group, onde aparece a minha transmissão DSTAR via DVDongle:







DVAP dongle

O DVAP dongle, DV Access Point dongle, é parecido com o DVDongle pela sua ligação USB com um PC conectado a internet, mas não funciona da mesma maneira, pois ao invés de usar o microfone/altofalante do PC, contém um modulador/demodulador GMSK, sintonizavel na faixa de 2 metros, com 10 mW de potencia, e permite o acesso a rede DStar, por meio de um HT DSTAR (ou qualquer outro radio DStar), num raio da ordem de 100 metros (ou mais com antena externa), atuando como um mini repetidor dentro do QTH. É ideal, por exemplo, para quem não tem acesso direto a um repetidor DStar , mas que precisa da portabilidade de um HT. Meu primeiro contato com um usuário de DVAP dongle foi em 03-04-2010, com Ernie G4LUE, e que estava operando na Australia:

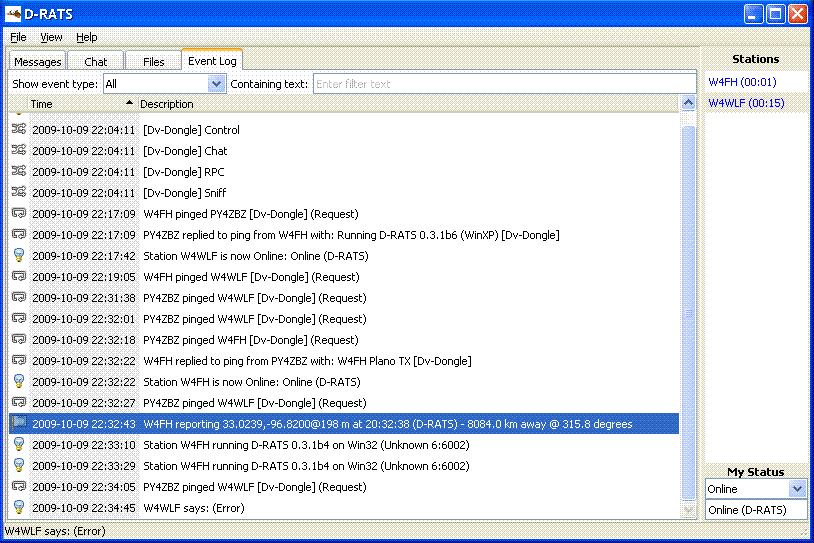

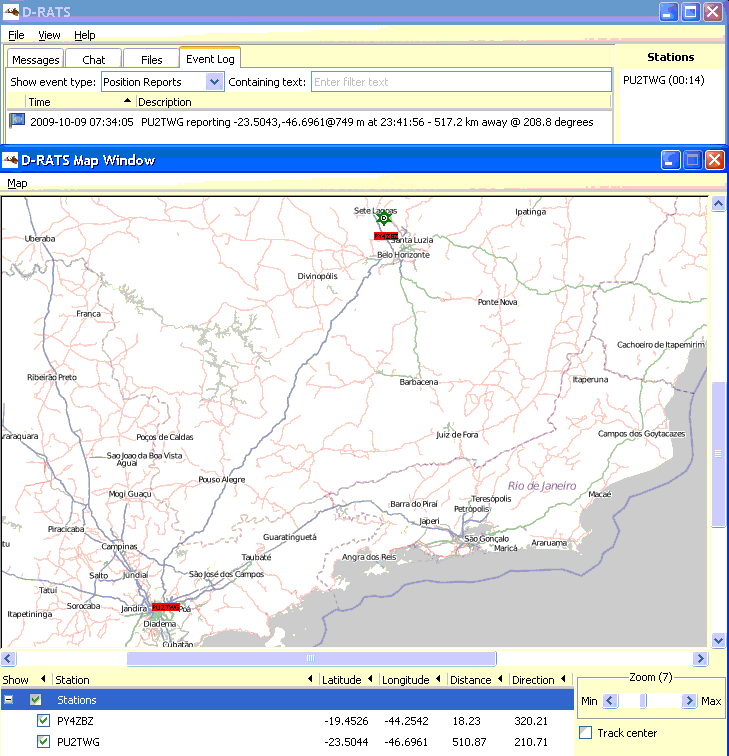

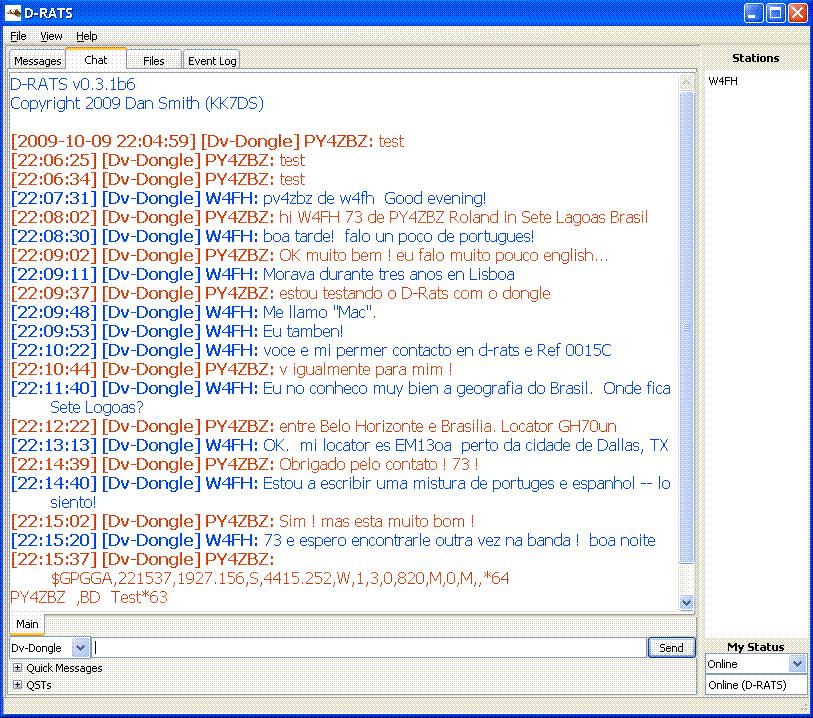

D-RATS  (RATS=STAR ao contrário) é um sistema (software, veja a ultima versão aqui) que permite usar o segmento de dados a 1200 bps do DV D-STAR, permitindo troca de arquivos, mails, chats, reportagens de posição, etc... As telas seguintes mostram alguns exemplos:





Agora podemos receber o áudio D-STAR sem o uso do codec proprietário da Ambe !



Graças ao gênio Vinicius Lenci PU2VLW, que desenvolveu o software DSD 1.7, podemos demodular o audio D-STAR, usando um radio que tenha saída de dados 9k6, ou usando o SDR# junto com um FCD ou um RTL-SDR.

Em 11-08-2014, testamos com sucesso o DSD 1.7 no Windows 7, com o RTL-SDR e SDR# e o VB-Audio Virtual Cable, que faz a ponte entre o SDR# e o DSD.

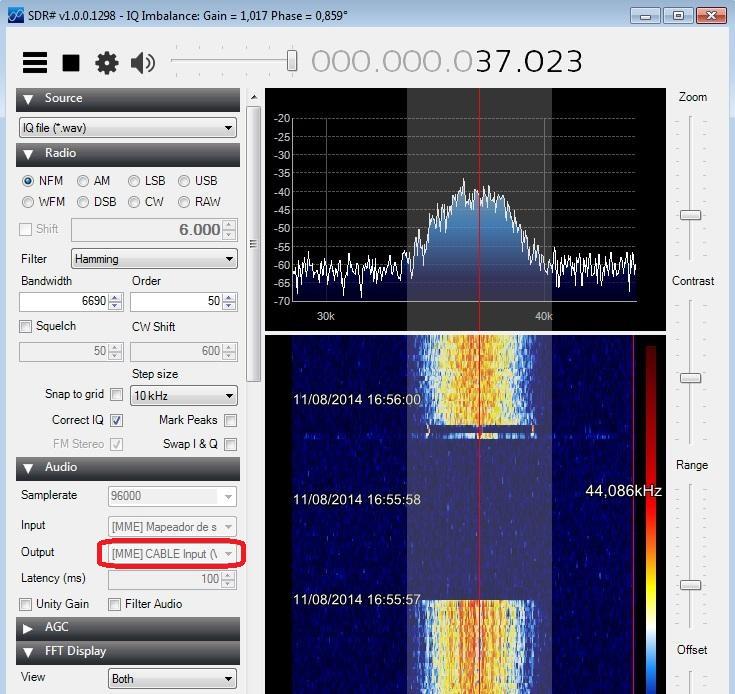

O SDR# demodula o sinal D-STAR em FM com banda de 6,25 kHz e tem a saída de áudio direcionada para a entrada do cabo VB:

A figura acima foi feita reproduzindo um arquivo IQ gravado de um sinal D-STAR. Mas obviamente, podemos sintonizar um sinal D-STAR ao vivo usando como "Source" um FCD ou um RTL-SDR !

As figuras seguintes mostram as telas de configuração de gravação e reprodução de áudio no Windows 7:



O software DSD 1.7 é lançado com um arquivo chamado por exemplo de dstar.bat e que contém a seguinte linha de comando:

start dsd -i /dev/dsp -o /dev/dsp -fd

Recebendo sinal D-STAR, o DSD mostra a seguinte tela DOS, com dados do sinal D-STAR, além de mandar o áudio demodulado para os alto-falantes:



Conectar o DVdongle nos refletores DCS

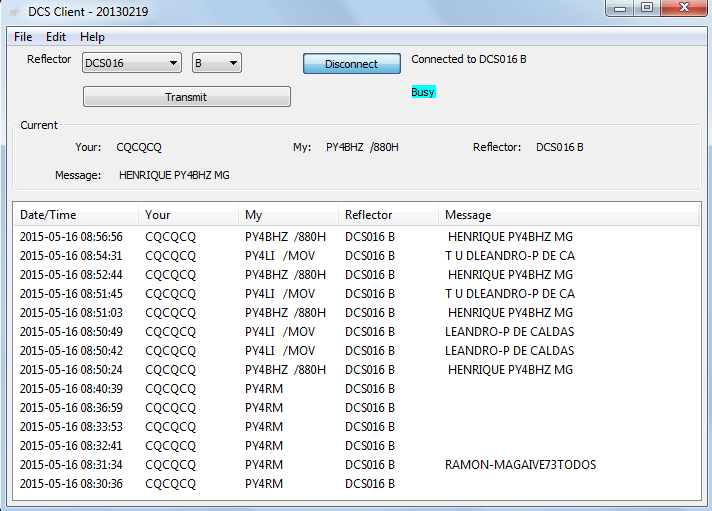

Com o software DCS Client é possível conectar o DVdongle aos refletores DCS (Digital Call Server) e assim manter QSOs em DV:

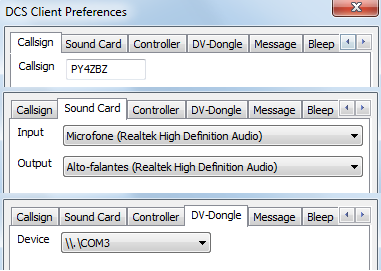

Configuração básica:

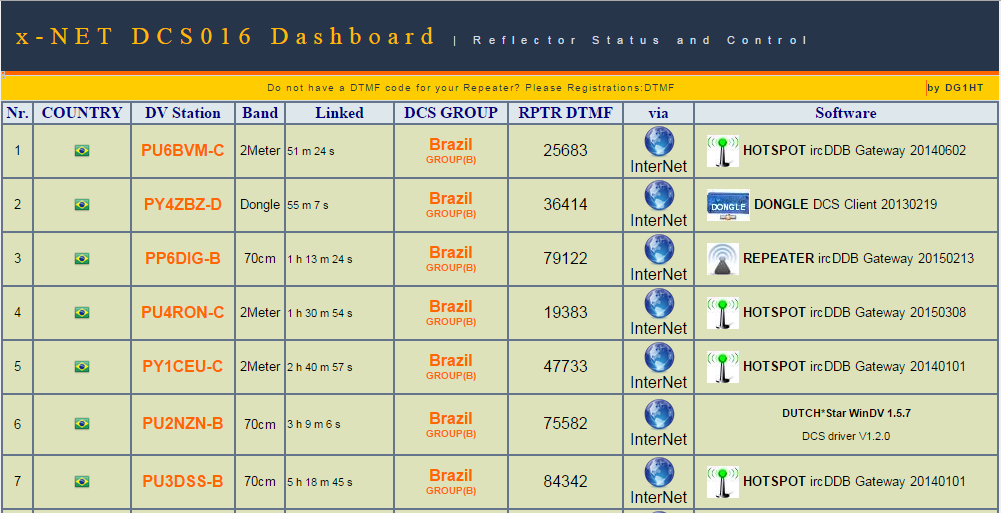

A nossa  estação D-star com DVdongle + DCS client listada no site x-Net:

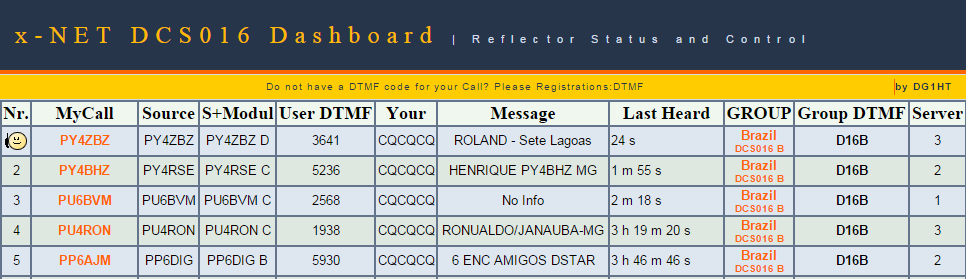

Parte da listagem de usuários online:



Como testar a sua transmissão num refletor DCS ?

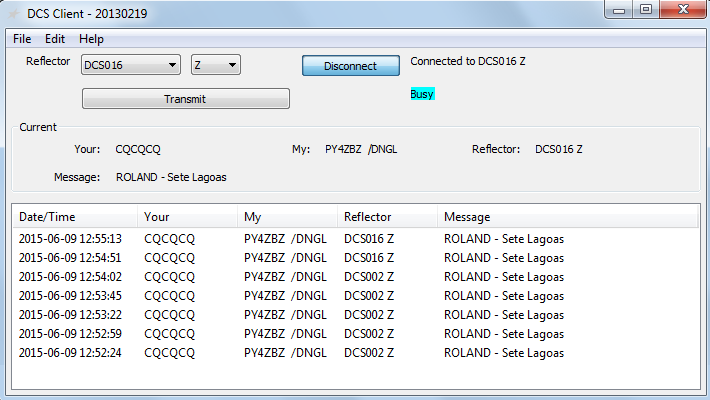

 Basta conectar ao modulo Z de um refletor DCS, que funciona como "Echo server", fazer uma transmissão e em seguida ouvir/ver o seu sinal/informações de volta:

E aqui, em "Group info" do refletor usado, depois em "user", você vê o registro do teste:



Links



Refletores DCS

D-Star com um radio FM analógico

Blog do PU2LRZ

Site do PP6PP





Vejam sobre o modo DMR aqui.



73 de Roland.
