DX via repetidor do ÍCARO 3b



Por PY4ZBZ    em 29-03-2013    rev. 01-04-2013



Projetado por Demilson PY2UEP e sua equipe, foi lançado em 29-03-2013 o balão ÍCARO 3b, que levou aos ares até 28,8 km de altura, um repetidor U/V e uma radiossonda RS92. Fomos, em companhia do Gleuder PY4JA, até o alto da serra de Sta Helena em Sete Lagoas MG para tentar e conseguir contatos !

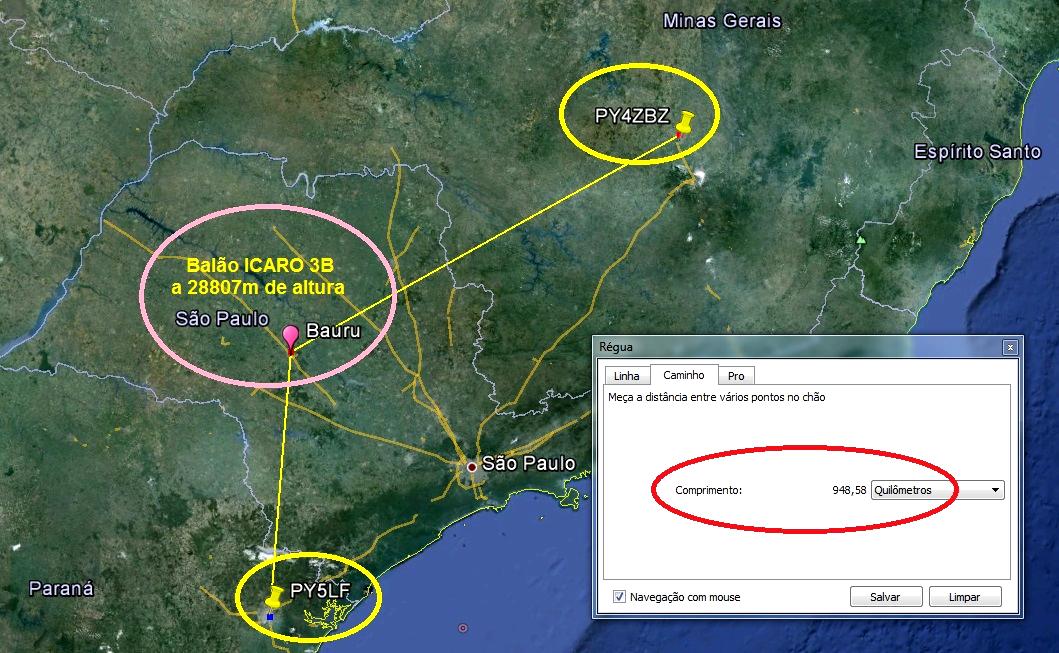

Entre outros, fizemos um DX de 950 km com PY5LF Luciano (as 15:30 UTC), via repetidor a 28000 metros de altura ! São 600 km de PY4ZBZ em Sete Lagoas até o ÍCARO mais 350 km do ÍCARO até PY5LF em Curitiba:

Para V/U usamos um radio IC-2720, com o qual ouvimos o nosso próprio retorno do repetidor, e uma simples antena dual-band móvel M-470A Aquários.

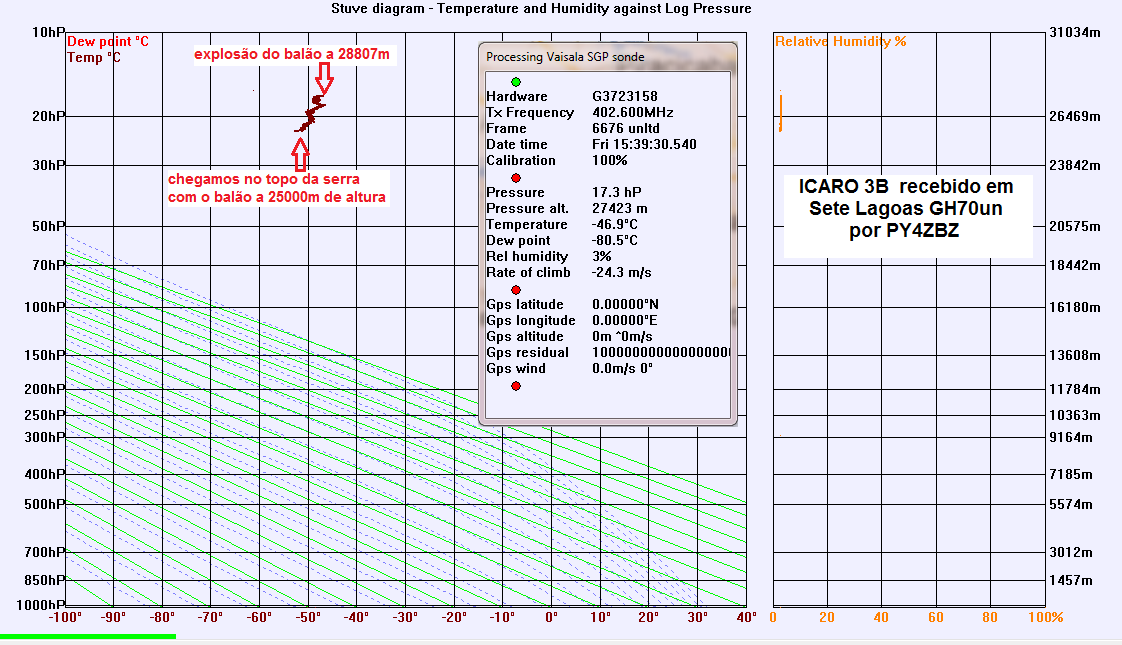

Para receber o sinal da radiossonda, usamos uma Yagi OWA caseira de 6 elementos e o FunCube Dongle pilotado pelo SDRSharp ligado via audio mixer do notebook ao SondeMonitor, cuja tela aparece na figura seguinte, no inicio da queda do balão:

A foto seguinte mostra as nossas condições de operação, com a OWA danificada por uma queda do tripé devido a uma rajada de vento... :

Gleuder, PY4JA, operando o IC-2720 :



Ouçam o áudio do nosso DX clicando na imagem seguinte da estação de PY5LF:

Observem o sinal do balão recebido em Curitiba por PY5LF no S-meter acima !

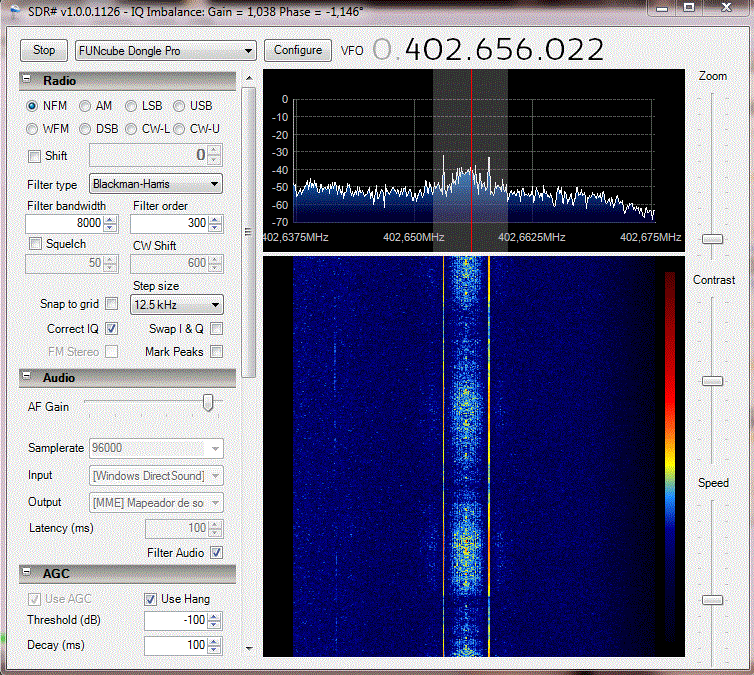

A figura seguinte é a tela do SDRSharp mostrando o QSB do sinal da sonda que rodopia durante a queda :

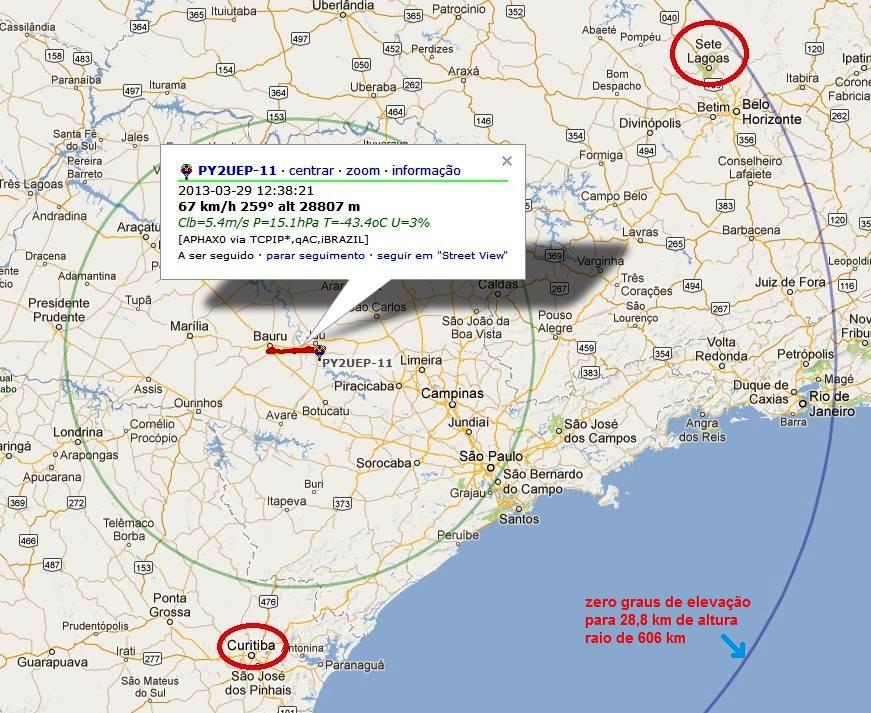

Com o balão a 28 km de altura, Sete Lagoas ficou quase no limite de alcance maximo (horizonte visual a 600 km para 28 km de altura) para zero graus de elevação (círculo azul). Devido a refração na atmosfera, o horizonte radioelétrico é da ordem de 4/3 maior:

Nossa posição na serra de Sta Helena em Sete Lagoas MG, a 1069 m de altura:

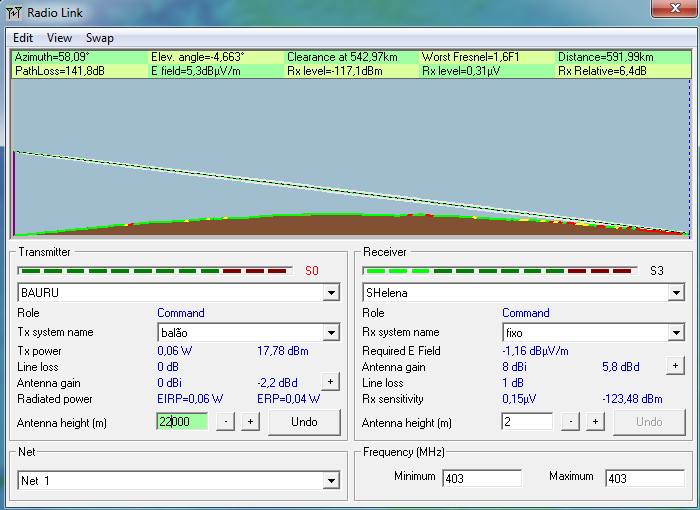

Calculo do enlace radioelétrico de 590 km, em 403 MHz, de Sete Lagoas até o balão a 22km de altura sobre Bauru  :



Nossos agradecimentos ao Demilson PY2UEP e equipe pelo lançamento, ao Gleuder PY4JA pela presença e ajuda na ida à serra, e ao Fabio PY4AJ pelo valioso apoio via radio desde o seu QTH na cidade, e ao Luciano PY5LF pelo maior DX via balão no Brasil !



Ouçam aqui a gravação de duas horas de duração, feita por PY5LF:







Sobre o projeto ICARO, vejam aqui.



73 de Roland.
