"WESTINGHOUSE"


                País                         Ano                      Marca                   Modêlo                    Painel                      Chassis
..........USA.......... ..........1934.......... ..Westinghouse. ......WR 36....  ..................... ...................
         Para 220 volts. AC .- Superheterodino -- 6 Válvulas = 2A7-58-58-2B7-2A5-80 -Duas faixas de ondas-Médias
  e Tropicais ( 1500 a 2800 Khz. )-Alto-falante eletrodinâmico de 6"-Pano da grade,original.Caixa de madeira no esti-
  lo capelinha (cathedral) . Dial de reduzidas dimensões.
...
,,,,,

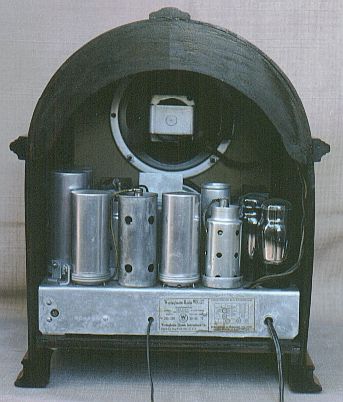

..........USA.......... ..........1936......... ..Westinghouse. .... .WR 37.... ..................... .................
       Para 220 volts. AC. - Superheterodino -- 6 Válvulas =2A7-58-58-2B7-2A5-80 .- Duas faixas de ondas- Médias
  e Curtas. Alto-falante eletrodinâmico de 6". Caixa de madeira  no estilo capelinha. Dial circular.
...
.....
..... ......

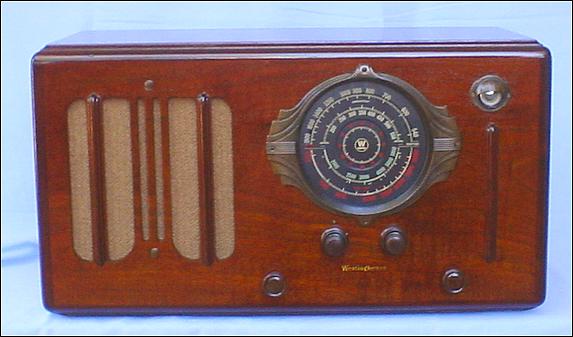

........USA........ ..........1937........ ..Westinghouse. .....WR 212... ........ ........
............. ............... ................. ................. ............
                                    Superheterodino -- Para corrente alternada (AC) de110 - 125 - 150 - 200 - 220  e 250 volts.
  7 válvulas = 6K7 - 6A8 - 6K7 - 6F5 - 6U5/6G5 - 6F6G - 5Y3G  --  3 Faixas de ondas com as frequencias corres-
  pondentes expressas em " KHZ" no dial. ( Ondas Médias-540 a 1800 Khz. ) ( Ondas Tropicais- 1800 a 5800 Khz.)
  ( Ondas Curtas- 6000 a 18000 Khz.)  Alto-falante eletrodinâmico de 8" .
  Tem indicador de sintonia (olho mágico) e etapa prévia amplificadora da RF, proporcionando uma boa recep-
  ção, com excelente sensibilidade e boa seletividade. Caixa e knobs de madeira com a laca totalmente restau-

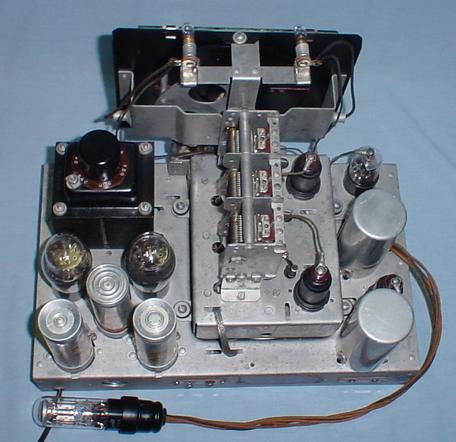

  rada. Nas fotos do chassis podemos apreciar todos os componentes originais deste rádio, devidamente restau-

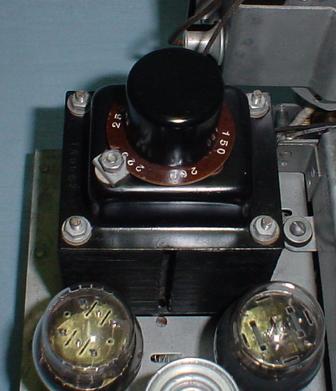

  rados. Veja tambem os detalhes do trocador de tensão e  da etiqueta de identificação.
  Seguramente este é um dos rádios mais bonitos desta coleção e agradecemos ao amigo e tambem coleciona-
  dor " Mauro A. da Silva " pela doação.
...

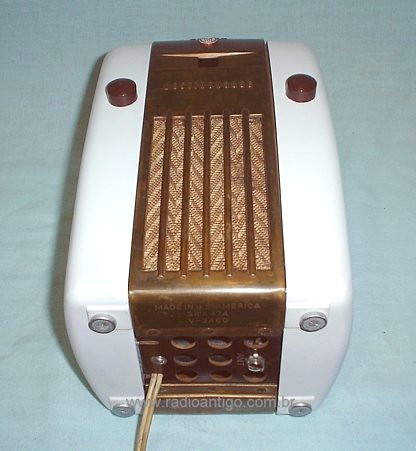

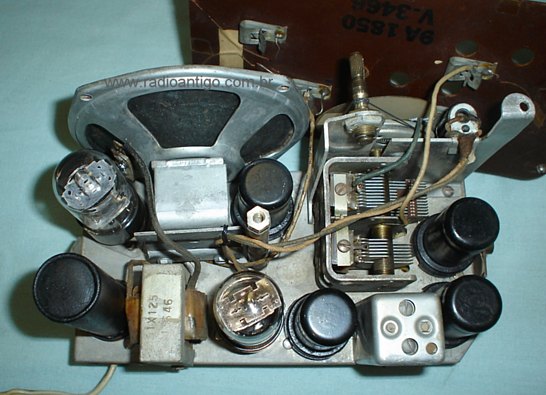

  Westinghouse -H126  "Little Jewel-Refrigerator" (1945/46) - U.S.A...

..................................................................................
................................................................................
   Superheterodino (F.I. 455khz.) Para 115 volts AC/DC -- 6 valvulas = 12SK7 -- 12SA7 --12SF7 --12SJ7--35A5
  (35L6) --35Z5 --Alto-falante de 4,75" com Imã permanente -Uma (1) faixa de ondas médias (OM = 550 -1625 khz)
  Caixa com laterais de bakelite, alça e parte central de latão anodizado. Antena de quadro interna.
  Popularmente conhecido como "geladeirinha" este rádio era ofertado como brinde na compra de um refrige-
  rador Westinghouse.  Alem do branco marfim e verde claro ( veja a propaganda)  havia em outras cores.
...

      Westinghouse -  WR-57 ---- (1933/4) - Argentina.........

.........................................................................

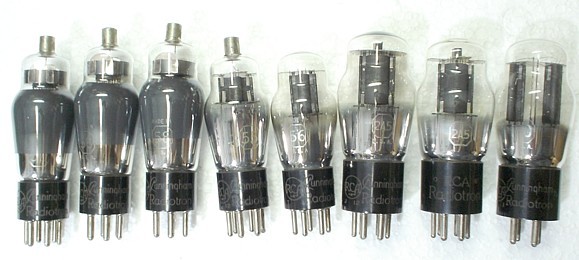

        Superheterodino (F.I. 175 khz.) --Para corrente alternada de 115/220 volts. - 8 Válvulas RCA Radiotron
        57 - 58 - 58 - 56 - 56 - 2A5 - 2A5 - 80 --   Uma (1)  faixa de ondas médias ( OM: 550 - 1500 khz)
        Alto falante eletrodinâmico de 10''  (com campo)
        Caixa de madeira em estilo "tombstone"  com  acabamento em laca nitrocelulose, totalmente refeito.
        Knobs e pano, originais do rádio. Receptor montado na Argentina pela" Westinghouse International"
        com componentes originais da "GE" norte-americana. Os modêlos aquí produzidos receberam um código
        especial e não constam nos manuais de esquemas americanos  onde há circuitos idênticos com o código
        normal da GE ou da RCA.   -- Circuito de RF de grande rendimento, boa seletividade, som agradavel  e
        boa potencia de saída proporcionada pelas duas "2A5" em push-pull.
        A chave "liga-desliga"  está na lateral da caixa, prática comum em antigos rádios americanos.

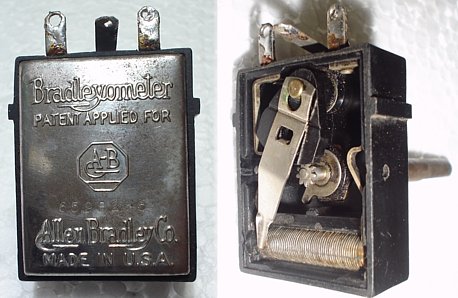

        Mais detalhes aquí:  D I A L --- Etiqueta de identificação ---  Alto-falante  de campo ---.Potenciômetros.   -                                                              Blindagem no fundo do chassis ------------ Válvulas RCA Radiotron
...

 ...
