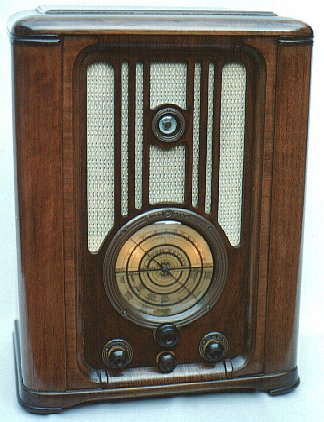

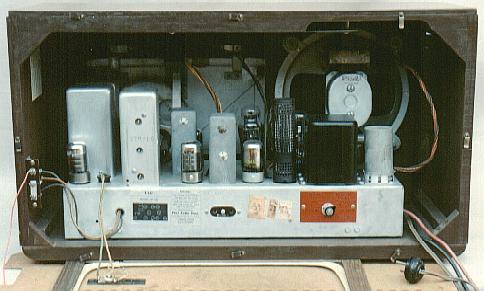

Mod.-623 A--(1936-37)
USA. -.............................
Superheterodino -- Para 220 Volts AC-DC. -- 7 Válvulas = 6K7--6A8--6K7- 6Q7--25A6--6G5--25Z6 .- 3 Faixas de Ondas - Médias, Tropicais e Curtas --Alto-falante Ele- trodinâmico de 8". -Tem "olho mágico" e fantástico Dial circular, com iluminação seletiva (por faixa). ... |

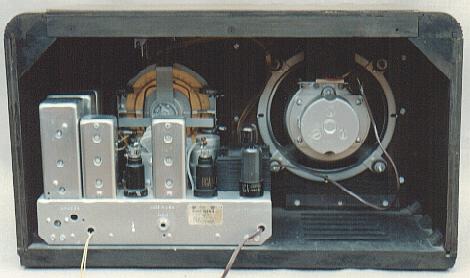

Mod.-G274 A--(1936-37)
USA.-...........................
Superheterodino -- Para 110-220 Volts AC-DC. -- 6 Válvulas = 6K7-6A8-6K7- 6Q7-6F6-80 .-3 Faixas de ondas - Médias e Curtas--Alto falante eletrodinâmico de 8"............. Dial circular com iluminação seletiva . Pano da grade, Original. Caixa de Baquelite. ... |
Mod.-G284--(1938)
USA. -.........................
Superheterodino -- Para 110-220 Volts AC. -- 7 Válvulas = 6K7-6A8-6K7-6Q7- 6G5-6F6-80 .- 3 Faixas de ondas - Médias e Curtas. -- Alto falante de 8"com Imã permanente. Indicador de sintonia "olho mágico" e Dial circular ,com iluminação seletiva, por faixa de ondas. ... |
Mod.-T 133-(1941)
USA. - .........................
Superheterodino -- Alimentação Universal , com chave seletora para as seguintes ten- sões = ( 5-8 volts DC.-bateria) (30-40 volts DC-bateria) ou Rêde de 100-130 volts AC-DC ou 200-260 volts AC-DC.--9 Válvulas =7B7-7A8-7B7-7C7-7C6-6AB5-6G6-6G6 -6ZY5 .--- 3 Faixas de ondas- Médias, Tropicais e Curtas. - Alto-falante de 8" Imã permanente. - Indicador de sintonia "olho mágico". Antena de quadro interna (na tampa traseira) O pano da grade é original. ... |

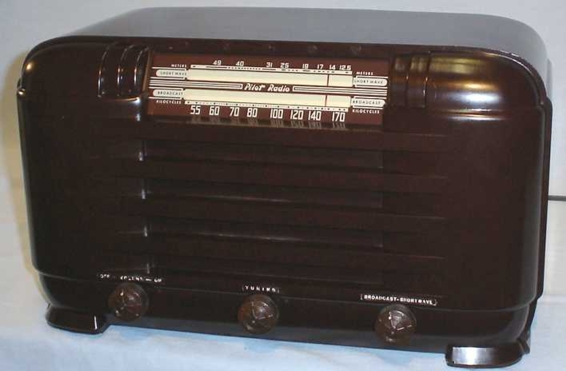

Mod.-Major Maestro-(1945)
England -.........................................................................

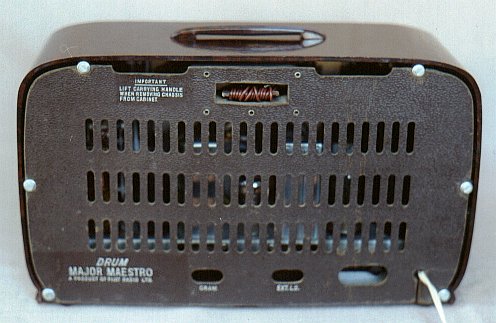

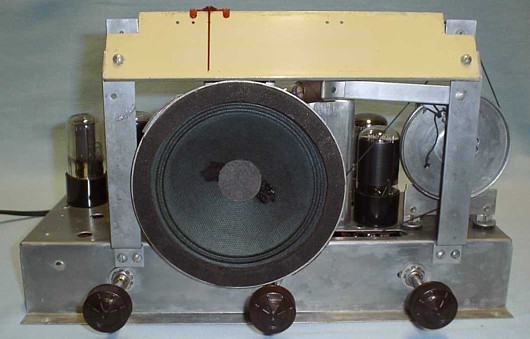

"DRUM" Superheterodino -- Para 110/130 e 200/250 Volts AC. -- 5 Válvulas = 6K8 - 7H7 - 6Q7 - 6V6 - 6X5. -- Três ( 3 ) Faixas de ondas: ( Medium=200 - 540 metros) (Short 2 = 50 - 140 metros) ( Short 1= 13 - 50 metros) Alto falante de 6" com Imã permanente ( Celestion). Fabricado na Inglaterra este PILOT tem algumas particularidades interessantes, como o dial tipo tambor ( DRUM ) que gira em relação ao ponteiro que permanece fixo. A caixa é de baquelite, com uma alça na parte superior. Na tampa traseira há um compartimento para guardar uma antena de fio extensível. Este rádio certamente deve ter sido destinado a uma das antigas colonias inglesas, provávelmente na Asia, a julgar pelos nomes das emissoras impressos na escala de Ondas Médias, onde não aparecem estações Européias.A válvula 7H7 que aparenta estar em desarmonia com as demais é a original do rádio .... |

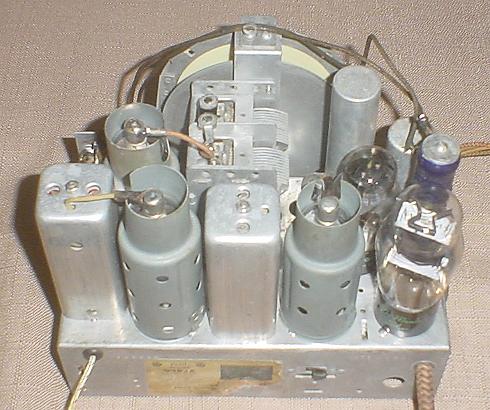

Mod. -G352 A-(1936)
USA. -...............................

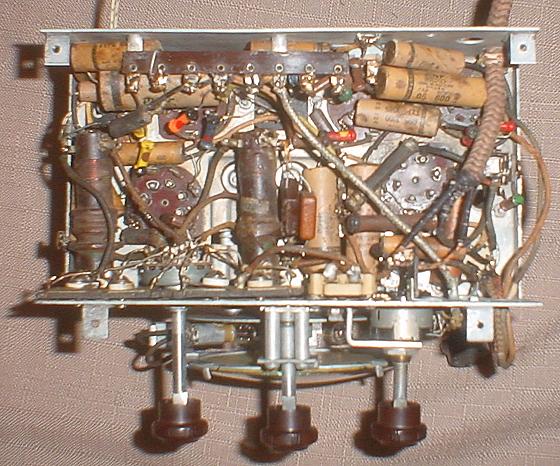

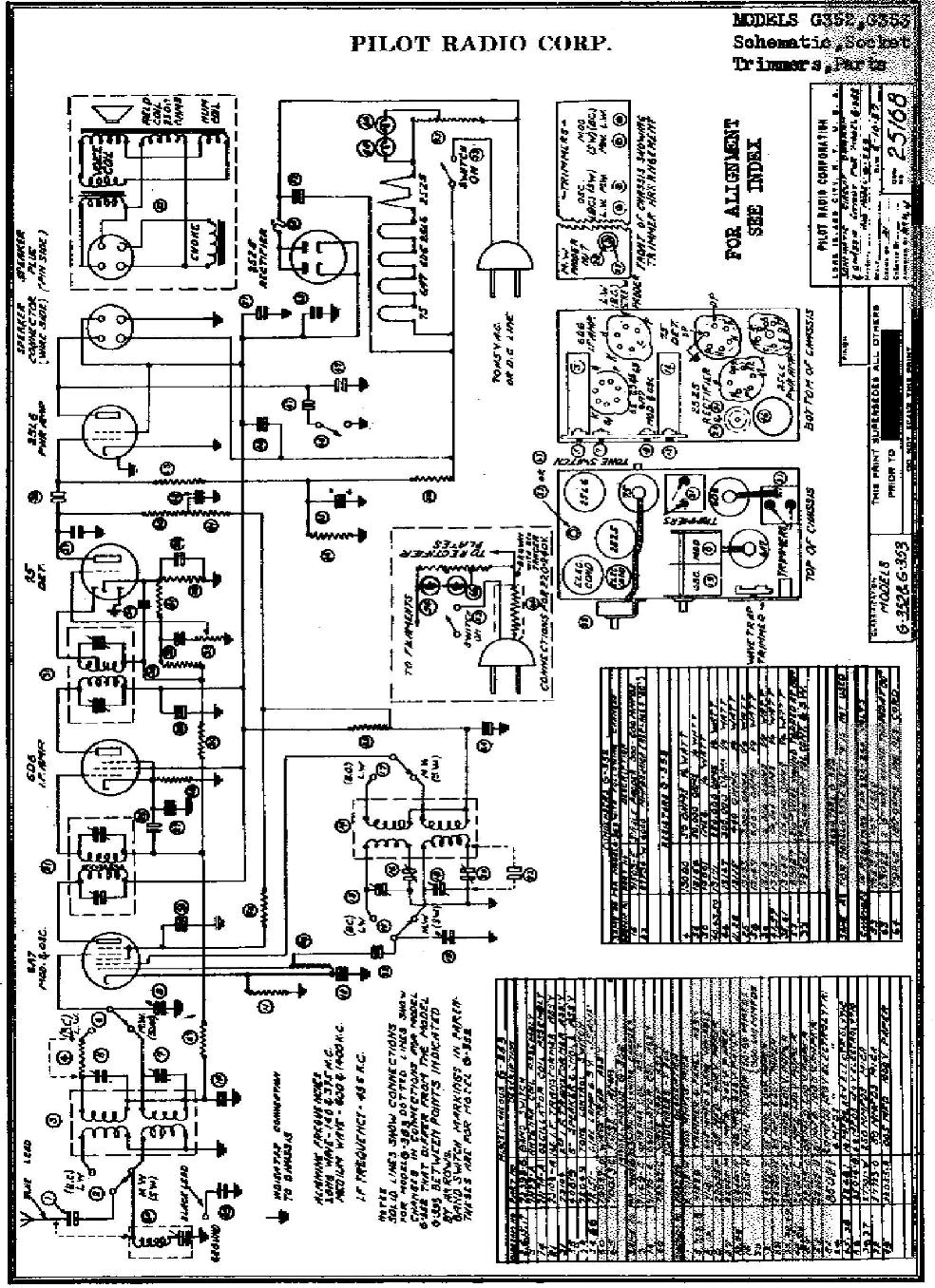

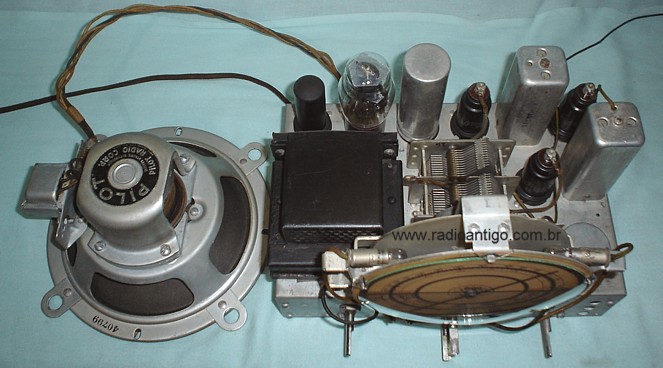

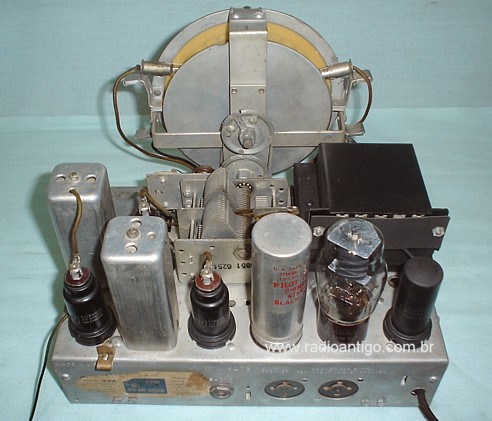

Superheterodino -- Para 220 volts AC - DC -- 5 Válvulas = 6A7 - 6D6 - 75 - 25L6 - 25Z5 -- Duas (2) faixas de Ondas (OM =550 -1650 khz.) (OC = 5,8 - 18 mhz.) Alto-falante ele- trodynamico de 5". O cabo de conexão à rede tem uma resistencia redutora de tensão interna ( conhe- cido popularmente como " rabo quente " ) e está ligado em série com a resistencia divisora que vemos sobre o chassis (veja o esquema ) . Bonito dial circular que pode ser visto " iluminado" na segunda fo- to. A caixa é de baquelite, marrom. Nas fotos do chassis vemos os detalhes construtivos e os compo- nentes originais, restaurados. ... |

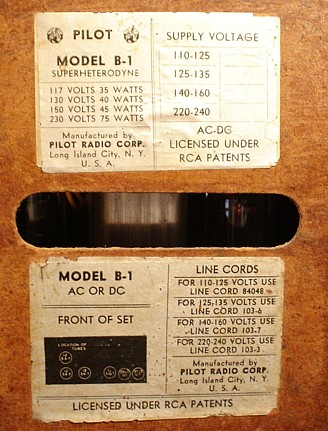

Mod. - "B-1"
- (1941) USA. -.............................................................................................................................

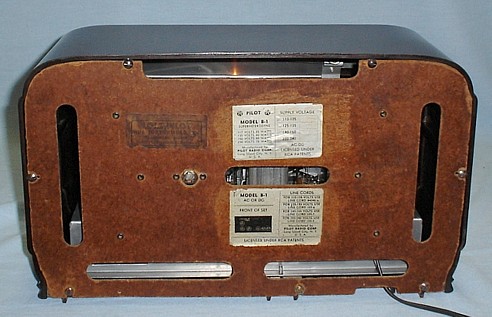

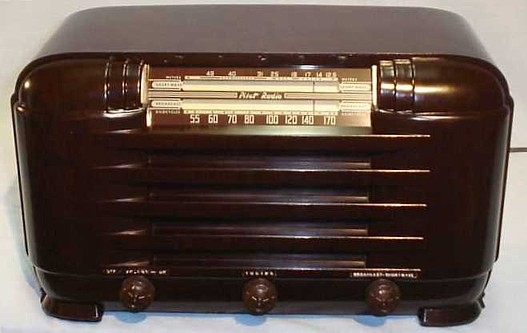

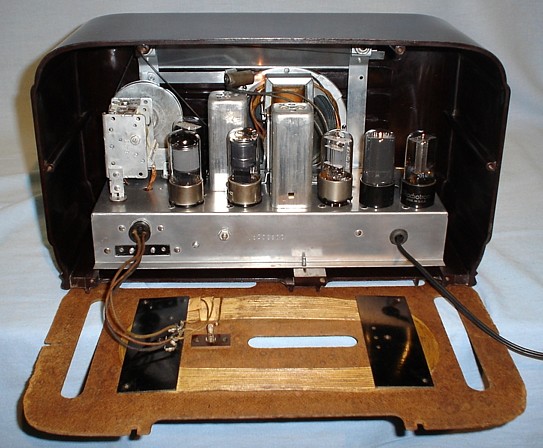

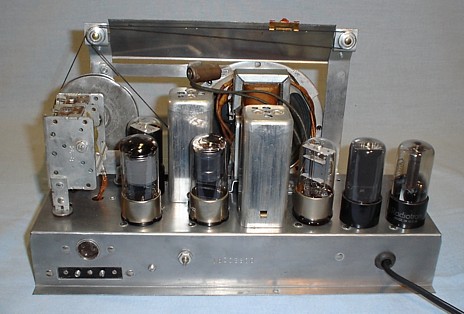

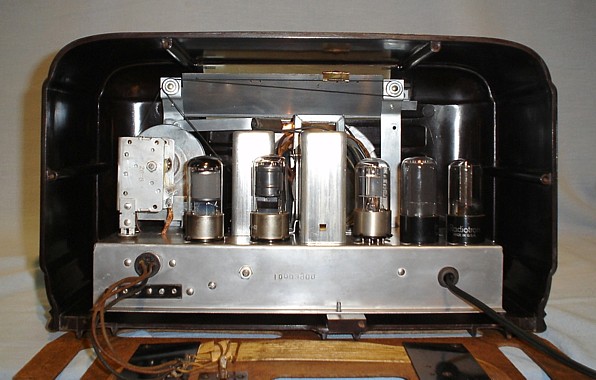

................................................... Superheterodino -- Para 110-125 volts AC/DC ou outras tensões de rede mediante a troca do cabo de alimentação ( line cords ) -- 6 Válvulas = 12SK7 - 12SA7 - 12SK7 - 12SQ7 - 35L6 - 35Z5 -- Duas faixas de ondas ( OM = 550 - 1700 khz. ) ( OC = 5,8 - 24 mhz. ) Alto-falante eletro- dynamico ( com campo) de 5" . Caixa de baquelite com bonito visual, knobs originais com o tradicional timão da Pilot e antena de quadro para ondas médias são os destaques para este raro " B1" Nas diversas fotos podemos observar os componentes do chassis, devidamente restaurados. ... |
Mod. - "T-47"
- (1941) U.S.A.............

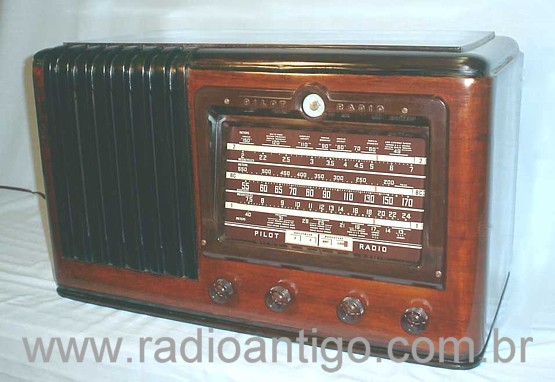

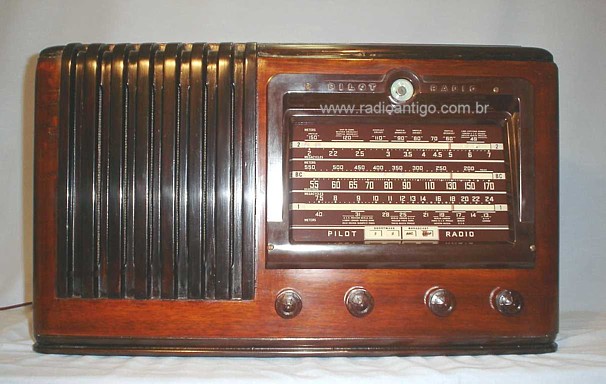

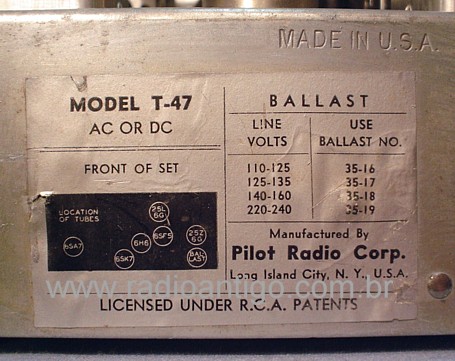

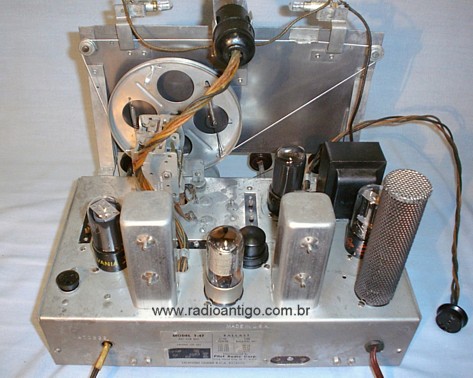

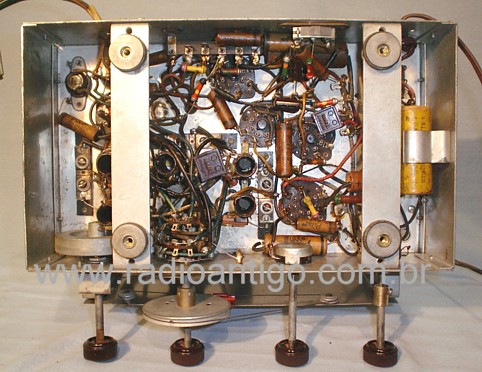

............................................... Superheterodino (F.I. 455 khz) - Para redes de 110 a 240 volts AC/DC . -- 7 Válvulas: 6SA7- 6SK7 - 6H6 - 6U5 - 6FS7 - 25L6 - 25Z5 -- Tres (3) Faixas de ondas: (BC: 537 - 1740 khz.) (SW1: 7,2 - 24,5 mhz) - (SW2: 1,98 - 7,09 mhz) -- Alto-falante de 8" com Imã permanente. Caixa de madeira com acabamento em laca, totalmemte restaurado. Knobs de bakelite, originais do rádio. Tem indicador de sintonia (olho mágico) e antena interna "de quadro" para uma perfeita recepção de esta- ções locais de OM, acionada com a chave seletora de ondas na posição "Local". ( ver a antena ) Nas fotos do chassis, os componentes originais, restaurados. A caixa deste rádio foi restaurada por um "especialista", em outra cidade do RS. Veja aquí a etiqueta de Identificação no chassis. ... |
Mod - "63"
- (1939) England ...
....................................................... Em pagina especial, clique aquí para ver ..... |

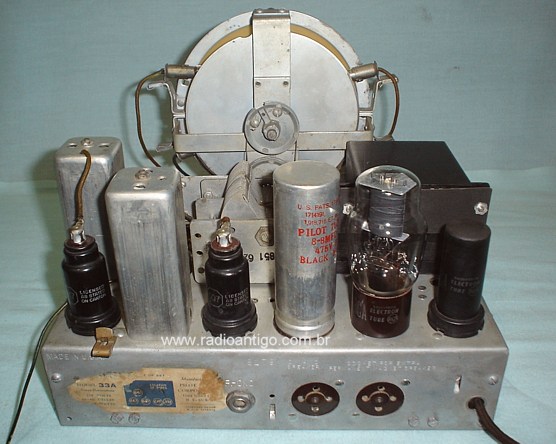

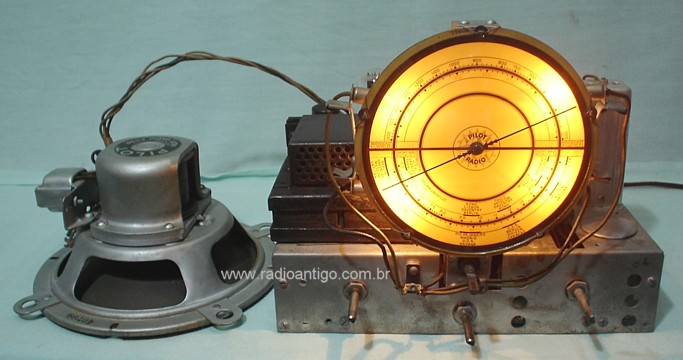

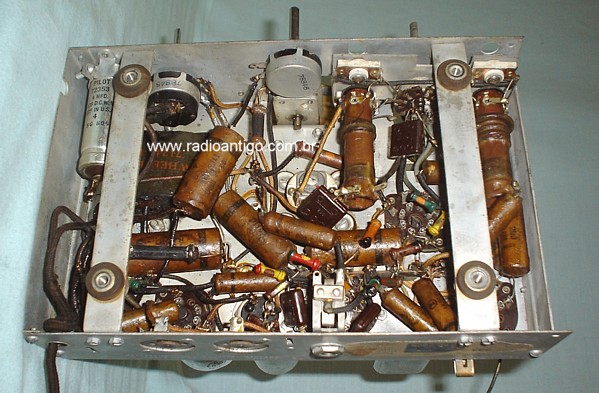

Mod. - "33-A"
- (1937) U.S.A. ..

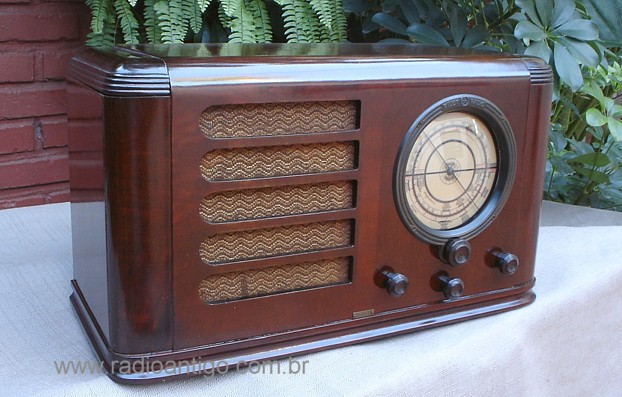

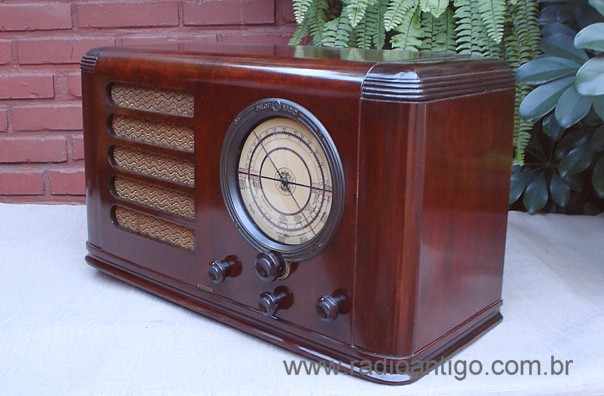

.................................................... ................................................... Superheterodino (F.I. 455 khz.) - Para corrente alternada de 220 volts. Cinco (5) valvulas: 6A8- 6K7 - 6Q7 - 6F6 - 5W4 - Duas faixas de ondas: ( OM -550 - 1600 khz) - ( OC -5,8 - 18,1 mhz.) Alto-falante de 8" - eletrodinamico (de campo) Caixa de madeira com a laca original de fábrica, superficialmente restaurada. Pano e knobs originais. O modelo 33A foi produzido exclusivamente para exportação . É identico ao modelo "193" destinado ao mercado norte-americano, e não esta relacionado nos manuais de esquemas. Muitas fotos para melhor ilustrar este bonito rádio. Nas fotos do chassis , uma visão completa dos de- talhes construtivos e da total originalidade dos componentes. ... |

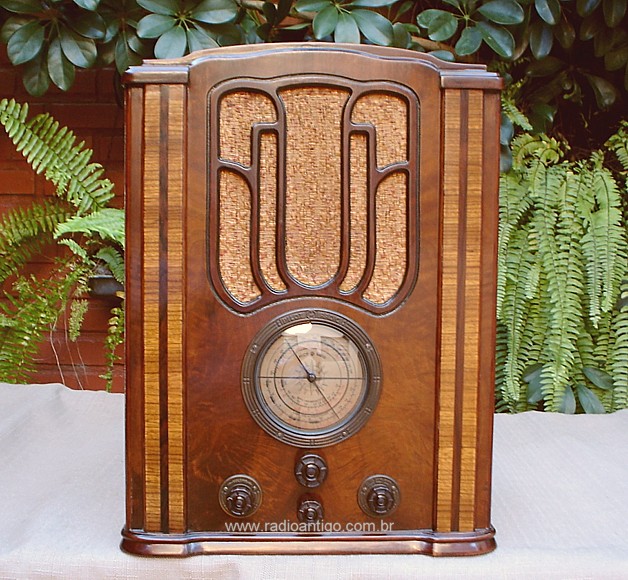

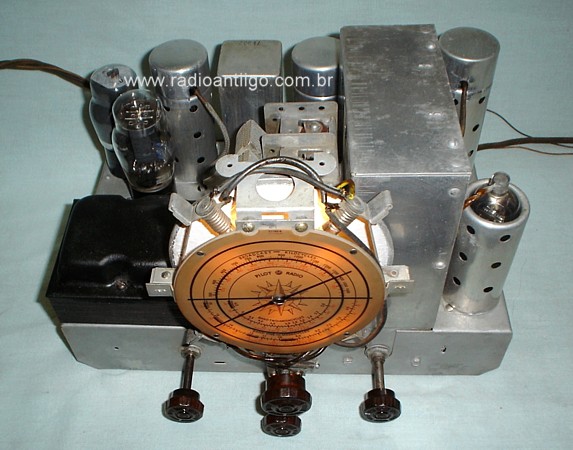

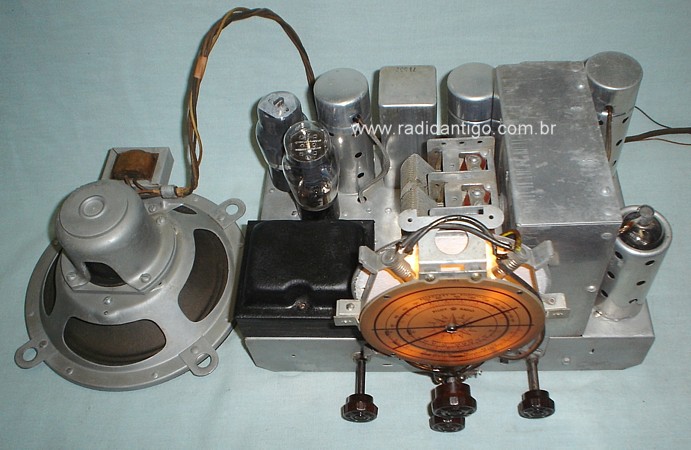

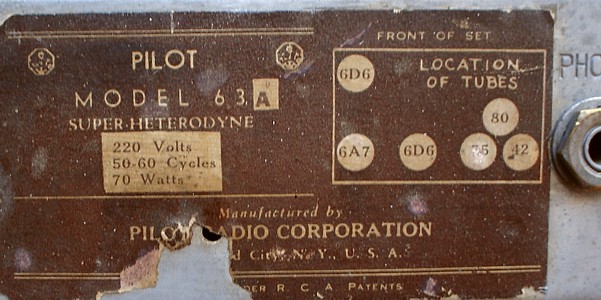

Mod. - " 63-A "
- (1935) - U.S.A....

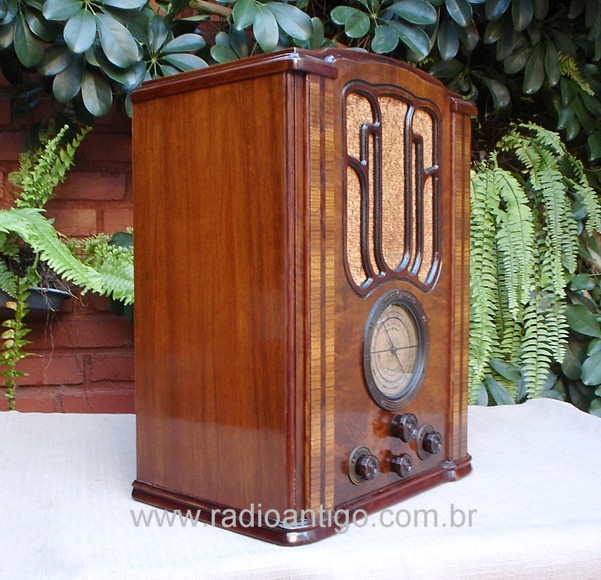

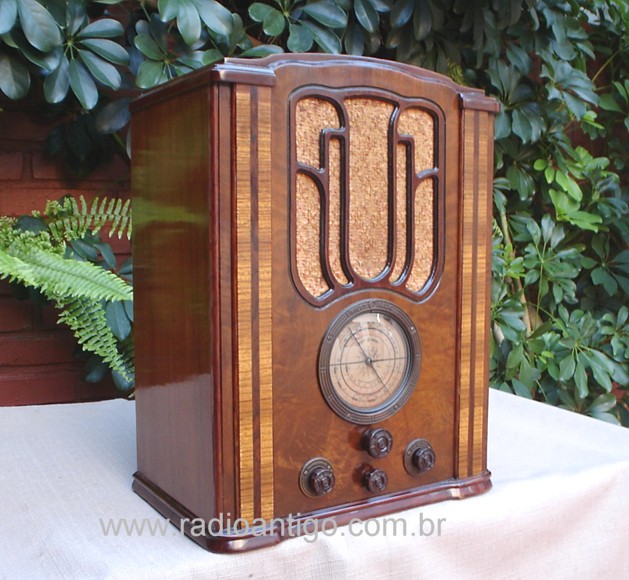

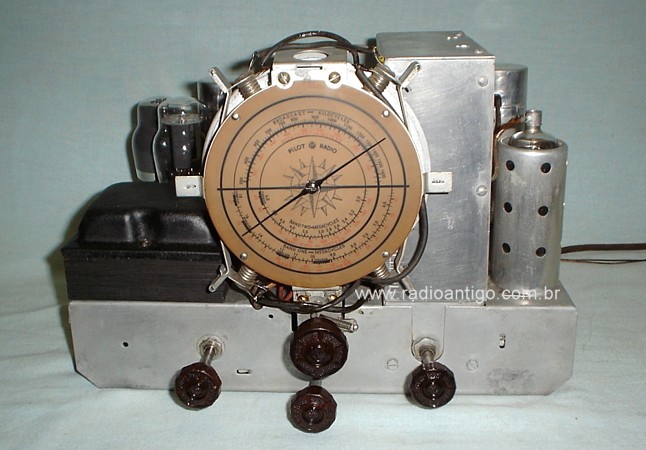

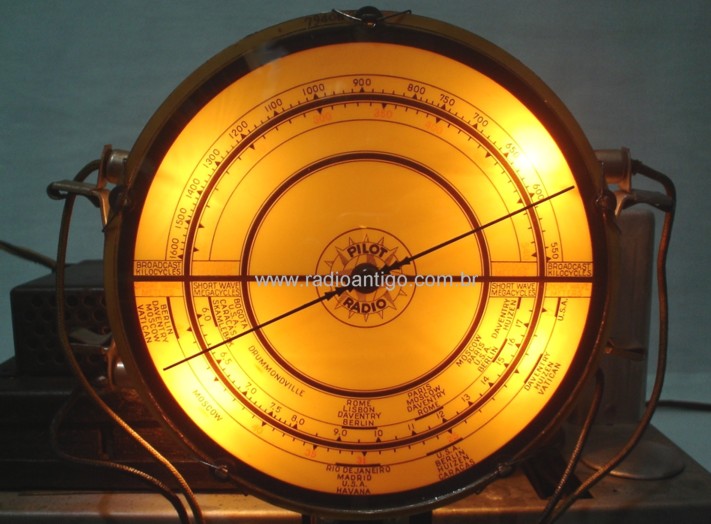

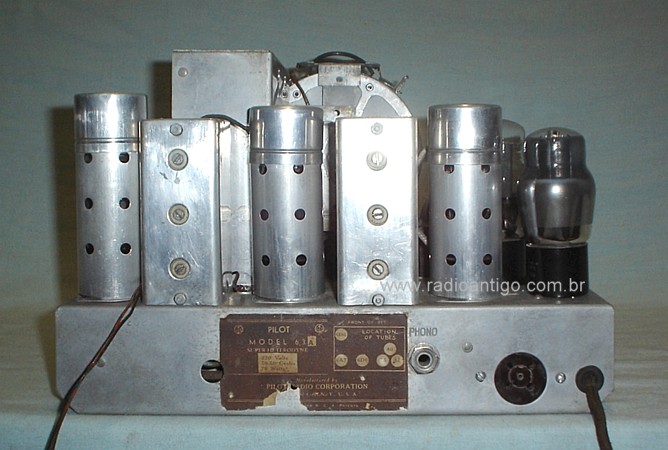

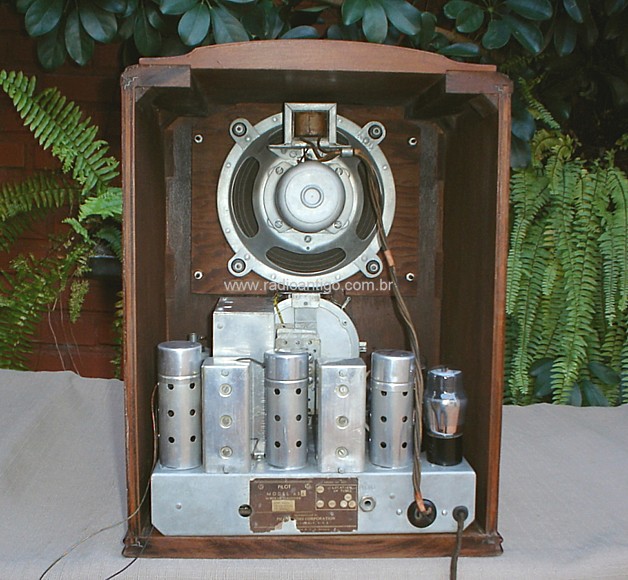

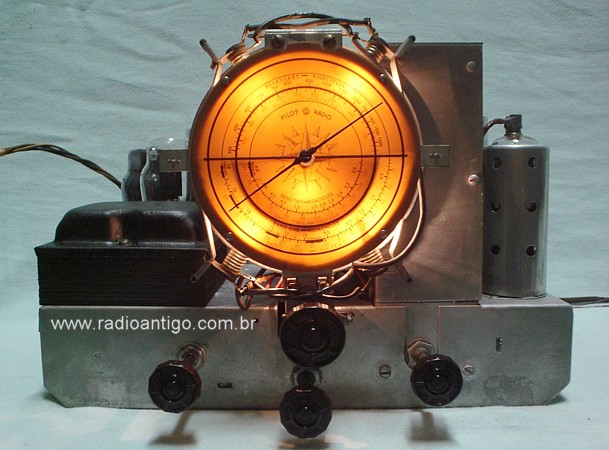

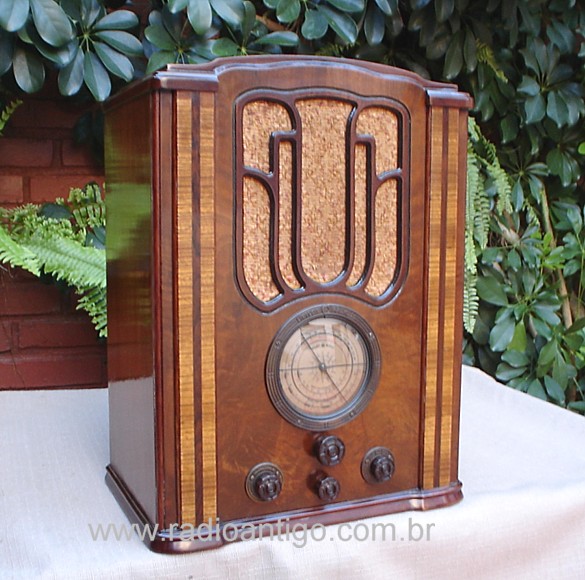

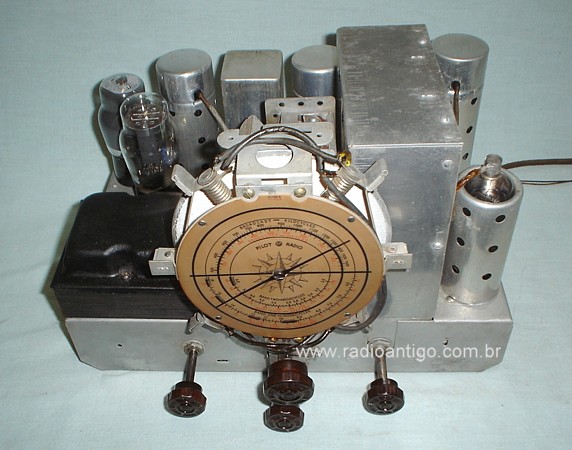

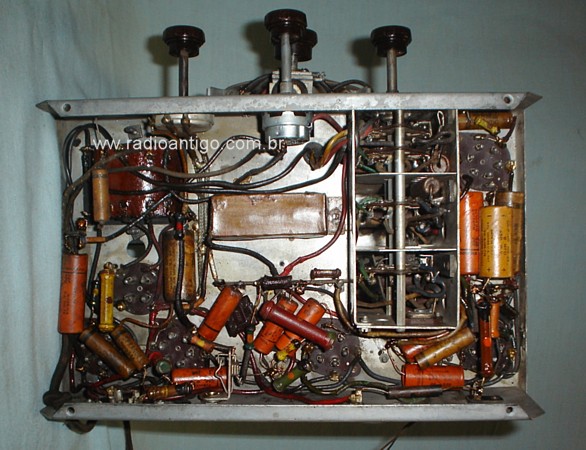

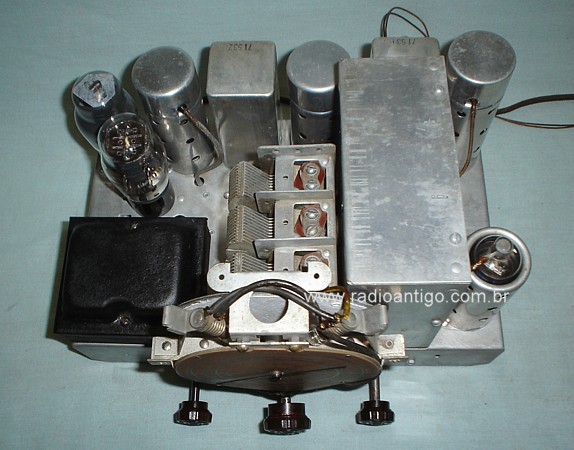

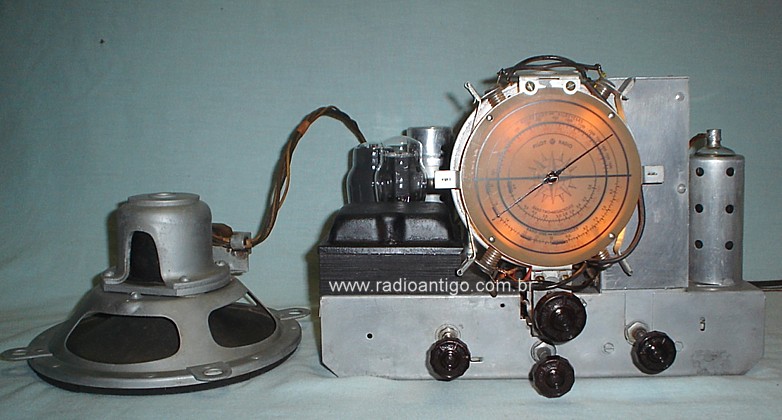

................................................................. .................................................. .......................................... Superheterodino (F.I. 456 khz.) - Para corrente alternada (AC) de 110/220 volts -50/60hz -70W. Seis (6) valvulas: 6D6 - 6A7 - 6D6 - 75 - 42 - 80 - Tres (3) faixas de Ondas: (OM=550-1650 khz.) (OC1=2,0 -6,5 mhz.) (OC2=6,5 -18mhz.)--Alto-falante de 8" eletrodinamico (de campo) Caixa de madeira com acabamento em laca parcialmente restaurado. Knobs de baakelite e pano do alto- falante,originais do radio. Dial com iluminação seletiva nas faixas de OC. e com iluminação total em OM. Comando de sintonia com redutor de passo (vernier) para melhor ajuste em ondas curtas. A Pilot Radio Corp. (USA) fabricou 3 modelos diferentes da serie "63", assim caracterizados: "Pilot 63" e "Pilot 63-A" com caixas, chassis e circuitos identicos, diferindo na série de valvulas.(fil. de 2,5v. no mod.63) "Pilot X-63" com a mesma série de válvulas do "63-A" mas com caixa diferente , 4 faixas de ondas e poucas alterações na disposição dos componentes sobre o chassis (valvula 6A7 e 1a. F.I.) A versão inglesa do Pilot 63 difere totalmente do mod. original "made in U.S.A." Nas fotos acima, uma visão completa deste interessante radio e dos componentes originais no chassis. Veja aquí outras fotos:------- DIAL ----- Identificação ----- ..... |

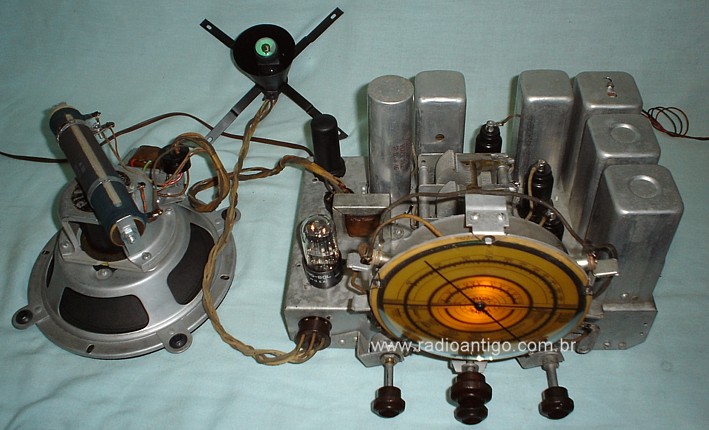

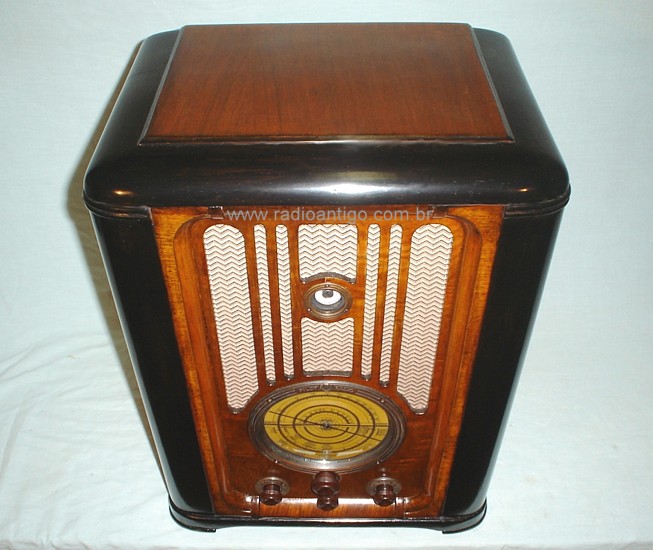

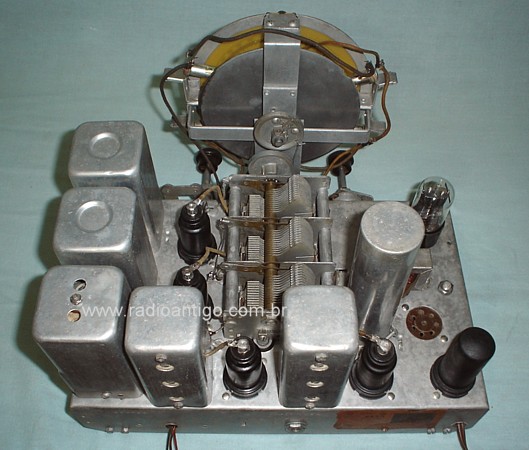

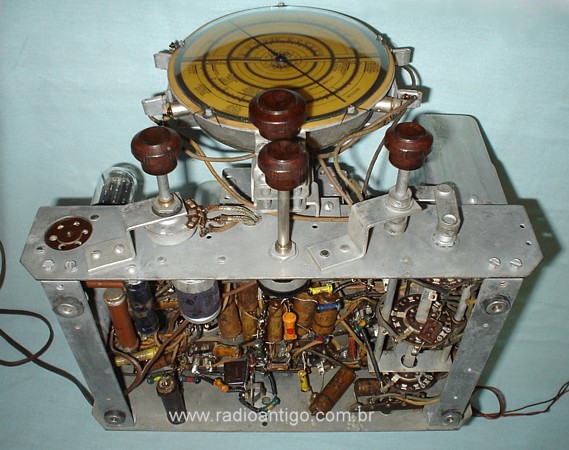

Mod.-"S-623A"
- (1936/37) - U.S.A....

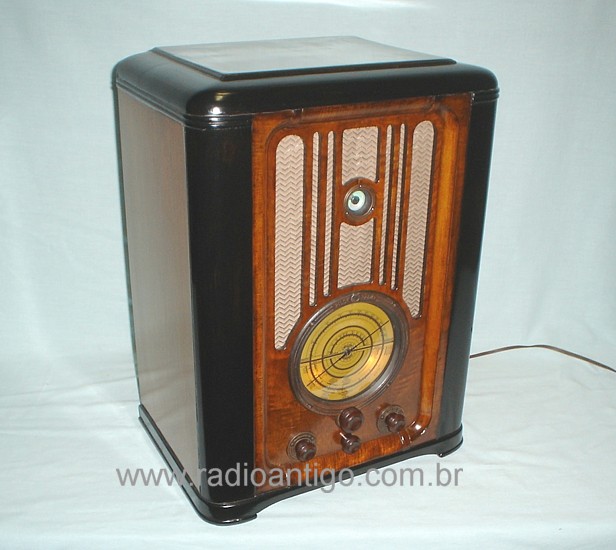

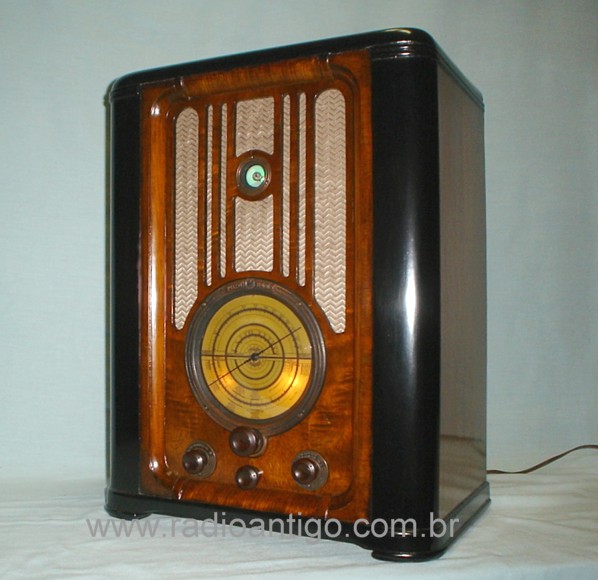

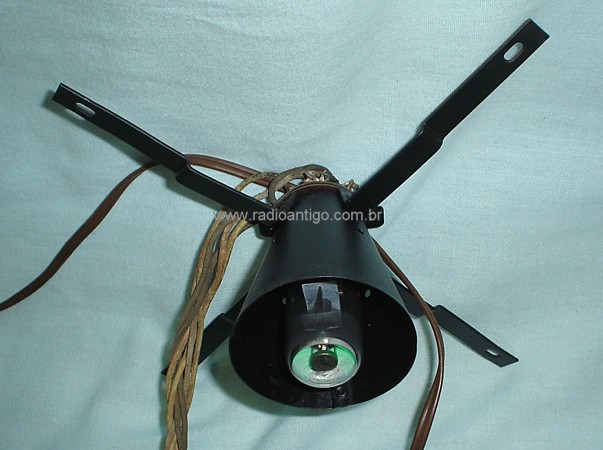

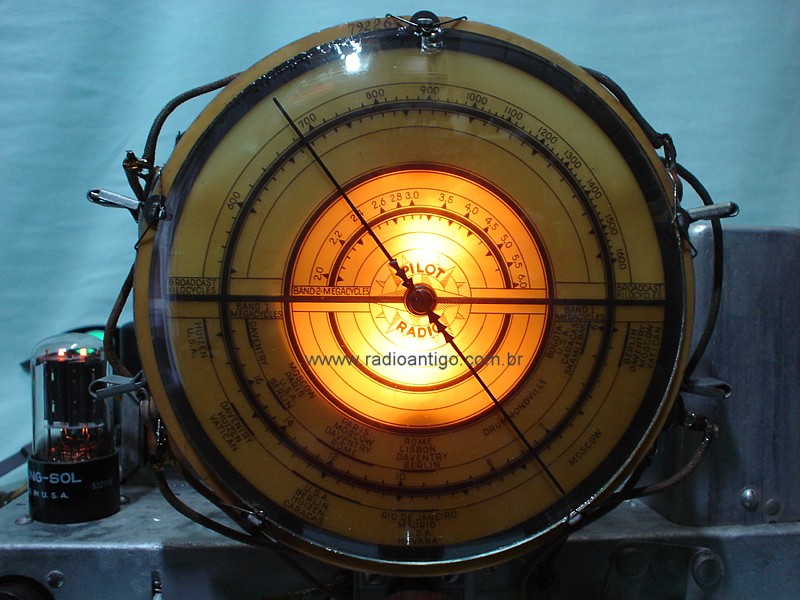

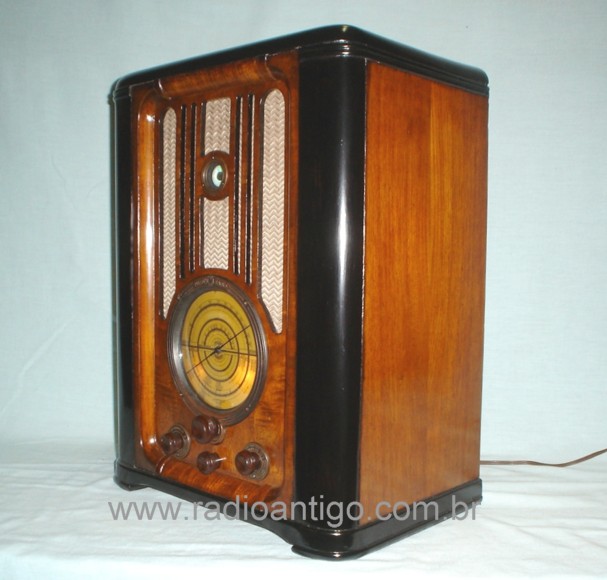

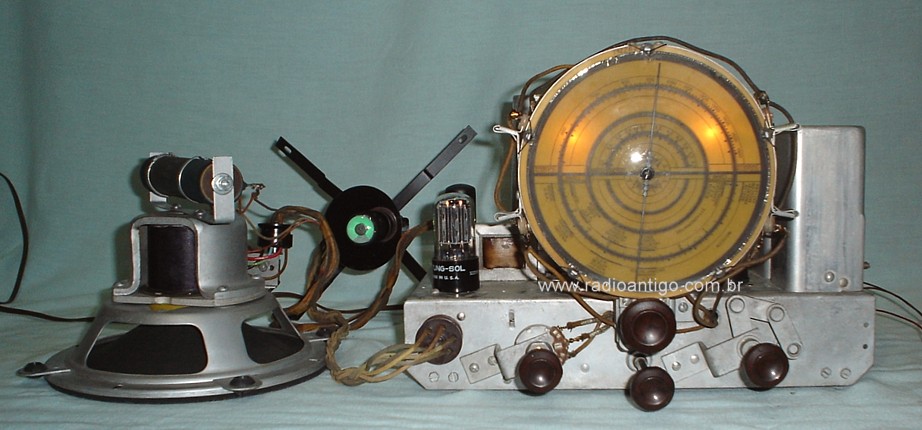

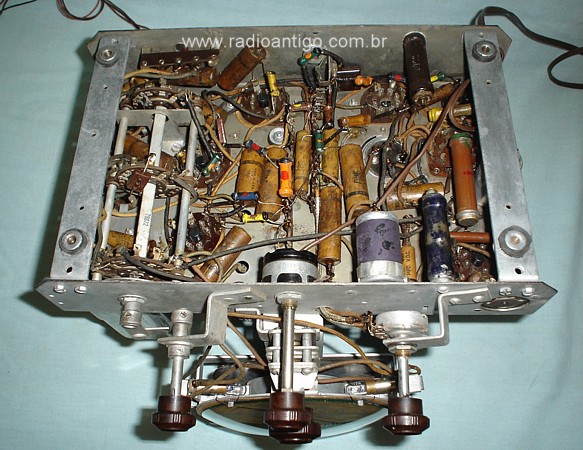

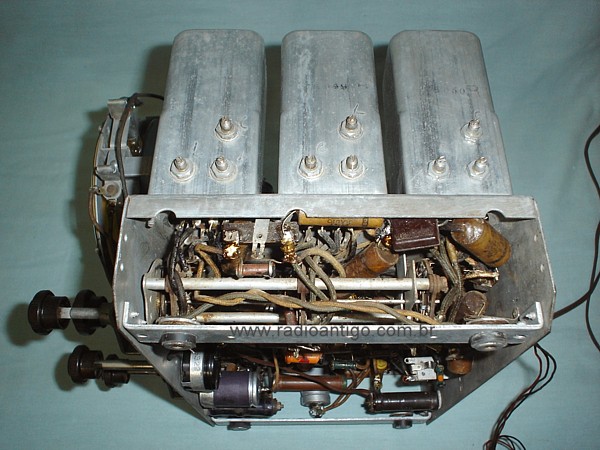

......................................................... .......................................... Superheterodino (F.I. 456 khz.) -Para corrente alternada ou continua (AC/DC) de 220/240 volts. Tres (3) faixas de ondas: (OM= 550 - 1650 khz.) (OC1= 2,0 - 6.0 mhz.) (OC2= 6,0 - 18 mhz.) Sete (7) valvulas: 6K7 -- 6A8 -- 6K7 -- 6G5 -- 6Q7 -- 25A6 -- 25Z6 - Dial com micro-sintonia e iluminação seletiva, de acordo com a faixa de onda selecionada. Entrada para fono (toca-discos) Alto-falante eletrodinamico de 8" -- Indicador visual de sintonia (olho magico) Caixa de madeira com acabamento em laca nitrocelulose, totalmente refeito. Similar ao mod 623 (acima) diferindo no acabamento da caixa e pano do alto-falante (réplica do original) Knobs originais (bakelite). Excelente qualidade de recepção em todas as faixas de ondas, proporcionada pela etapa prévia de RF antes da conversão, conferindo melhor sensibilidade e seletividade a este imponente rádio. Muitas fotos para melhor apreciação do bonito visual e detalhes construtivos . Outras fotos: Close do dial ------- Alto-falante-1 -------- Alto-falante-2 ------- Alto-falante-3 ----- olho-magico .... |
