PHILCO


               País                          Ano                      Marca                    Modêlo                   Painel                      Chassis
..........USA.......... ..........1934.......... ........Philco......... ............43............ .................... ...............
        Para corrente Alternada de 115 volts. ------ 8 Válvulas = 36--44--44--44--37--37--42--80 -----Superheterodino ------4 Faixas
  de ondas- Médias, Tropicais e Curtas, com cobertura total entre 550 Khz e 20 Mhz.---Alto-falante Eletro-dinâmico de 7"
  Caixa de madeira no estilo "cathedral".....É nosso "PHILCO" mais antigo.
..
...
..........USA.......... .......1935-36....... .........Philco........ .......620E......... ...................... ......................
        Para corrente Alternada de 220 volts. ------6 Válvulas =6A7---78---78---75---42---80 -------Superheterodino------- 3 Faixas de
  Ondas - Médias, tropicais e Curtas.  Alto-falante eletrodinâmico de 6,5". -Sintoniza todas as freqüencias entre 550Khz e
  18 Mhz. Caixa com desenho não convencional ,entre "cathedral" e "tombstone".
..
...
..........USA.......... .........1940........... .........Philco........ ... .40-756... ................ .............
      Para corrente Alternada ou Contínua de  100 A 130 volts. ou 200 a 260 volts. ------- 8 Válvulas =78---78---6J8---76---75---
   25L6---25L6---25Z5.------Superheterodino-----3 Faixas de Ondas - Médias e Curtas.-Alto-falante de 8"com Imã permanente.
   Excelente qualidade de recepção em todas as Faixas.
..
...
..........USA............. .........1948........... ........Philco.......... .....48-862.. ............... ..............
      Para 115 - 220 Volts. AC. -----8 Válvulas =7J7---7B7---7B7---7C6---6G6---49---49---80-.  ------- Superheterodino
  8 Faixas de Ondas- Médias e Curtas, com 5 faixas ampliadas para 13--16--19--25--31 metros. O Alto-falante é de 8"com Imã
  permanenteEste rádio funcionava originalmente com bateria de 6 volts, seu "vibrapack" foi mais tarde substituido
  por uma fonte para corrente alternada, sem alterar o circuito original.  Ótima recepção em todas as faixas.
..
...
..........................................................................................

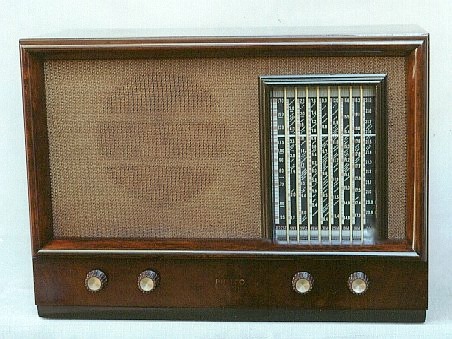

.........BRASIL........ .............1949............. ............Philco........... .............3104............. ..................... ................
           Superheterodino - Para corrente alternada (AC)  de 95 - 110 - 125 - 190 - 220 - 250 Volts.  -- 8  Válvulas = 7H7 - 7S7 -
  7B7 - 7B6 - 7N7 - 7B5 - 7B5 - 80.  --  Nove ( 9 ) faixas de ondas:( BC - 540 - 1700 Khz) ( SW1 - 1,7 - 5,5 Mhz.) ( SW2 - 7,5 -
  22,0 Mhx.) ( 49M. - 5,0 - 7,6 Mhz.) ( 31M. - 9,4 - 9,9 Mhz.) ( 25M. - 11,3 - 12 Mhz.) ( 19M. - 14,8 - 15,6 Mhz.) ( 16M. - 17,3 -
  18,2 Mhz.) ( 13M. - 20,7 - 21,9 Mhz.)  Alto-falante de 8"com Imã permanente.Circuito de saída de áudio em Push-Pull.
  Rádio montado no Brasil com componentes originais da Philco norte americana.  A etapa pré seletora de RF e o
  potente circuito de saida em push-pull, garantem  uma excelente qualidade de recepção em qualquer das nove
  faixas de ondas deste aparelho.Caixa de madeira com acabamento  totalmente restaurado. Pano original.
  Produzido por:"Philco Rádio e Televisão SA." e comercializado  por  "Distribuidora Sul Elétrica Ltda" rua Siquei-
  ra de Campos, 1165 - Porto Alegre - RS.
..
...
..........USA............. ..........1946.......... .........Philco........ ......46-806..... ................ .............
       Para corrente Alternada ou Contínua de  115 - 230 Volts. ------5 Válvulas =14J7---7B7---7C6---35A5---35Z3-------------------
  Superheterodino-------3 Faixas de Ondas - Médias e Curtas. ----Alto-falante "oval" de 4x6" Eletrodinâmico.------------------------
  Caixa de baquelite, com dial de facil leitura.
..
.....
.......

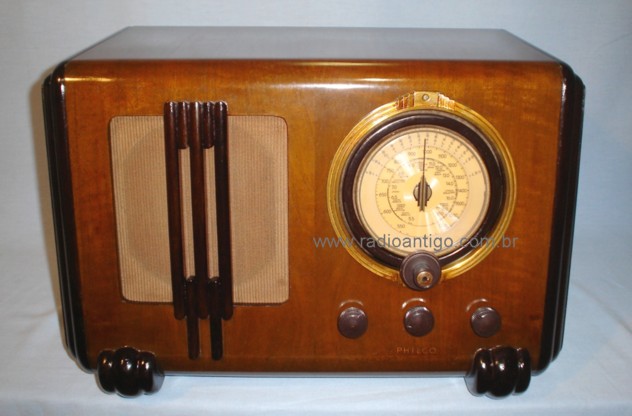

     PHILCO  mod. 38-9EZ --Code 121 -- (1938) -U.S.A.,,,.......................

.................,,,,,,..............................................
        Superheterodino (F.I. 470 khz.) -- Para corrente alternada(AC) de 110/220 volts. 50/60 Hz.
        6 Válvulas: 6A8G - 6K7G - 6J5G - 6K5G - 6F6G - 5Y4G --  Duas (2) faixas de ondas, médias e curtas
        (OM: 530 - 1720 khz.) (OC: 5,7 - 18,2 mhz.) - Alto-falante de 6,5" eletrodinâmico (com campo)

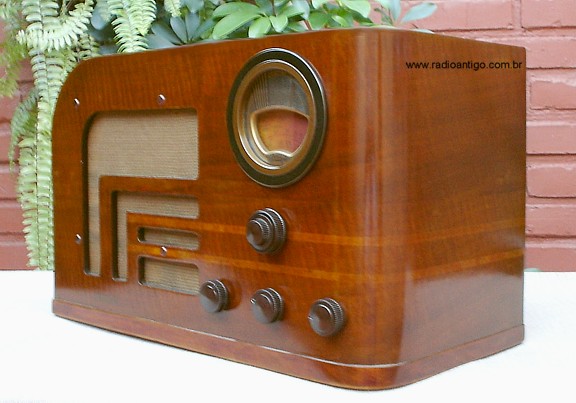

        Caixa de madeira com laca original superficialmente restaurada. Pano e knobs de baquelite,originais do rádio.

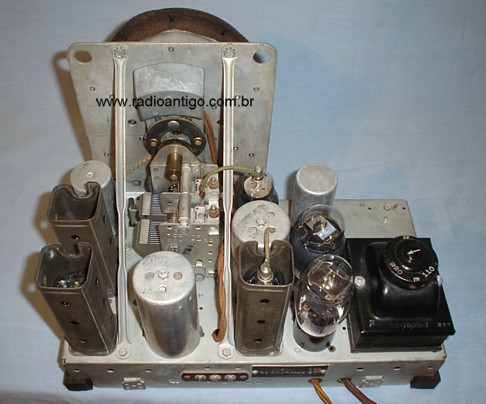

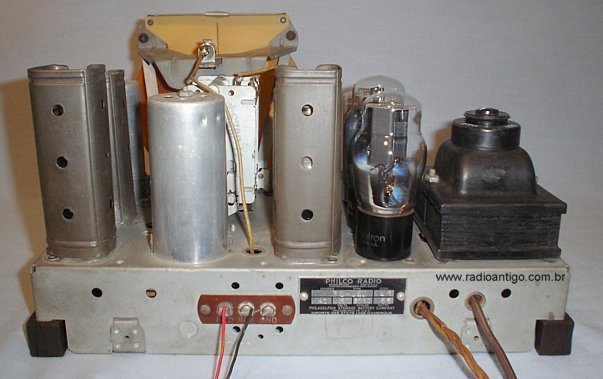

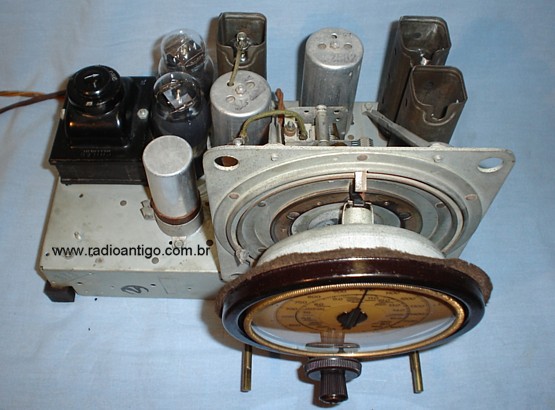

        Nas diversas fotos do chassis, os componentes originais deste interessante rádio fabricado nos EE.UU. por
        Philadelphia Storage Battery Company  (PHILCO)  -  Philadelphia P.A. - U.S.A.
        Modêlo produzido pela Philco, exclusivamente para exportação, veja a placa de identificação nos links abaixo:
 .......PLACA ---------- DIAL -----------Etiqueta no interior da caixa.
 ....

.........
......
     PHILCO  mod. 37-630 --Code 122 --(1937) - U.S.A......................
.....
.........................................................................
        Superheterodino (F.I. 470 khz.) Para 110/220 volts AC. -- 6 Válvulas: 6K7G - 6A8G - 6K7G - 6Q7G -
        6F6G - 5Y4G -- 3 Faixas de ondas: ( OM: 530 - 1720 khz.) (OC1: 2,3 - 7,4 mhz.) (OC2: 7,3 - 22 mhz.)
        Alto-falante de 6,5"  eletrodinâmico (com campo) - Indicador visual de sintonia (orthoscope) .
        Caixa de madeira com acabamento externo totalmente refeito em laca semí-brilho. Knobs de bakelite, originais.
        Pano replicado e recolocado. Dial circular com escala ainda em bom estado , conforme mostra uma das fotos.
        O indicador visual de sintonia utiliza um sistema eletro-mecânico em que uma sombra é projetada no anteparo,
        variando de amplitude de acordo com a intensidade do sinal de RF recebido. Sistema comum em rádios euro-
        peus da década de '30  mas raramente encontrado em receptores norte-americanos.
        Circuito de RF com etapa presseletora. Alto rendimento e boa seletividade. Na placa de identificação, as letras
       "EZ" gravadas após o "37-630"  indicam que este rádio é um  modêlo de exportação .

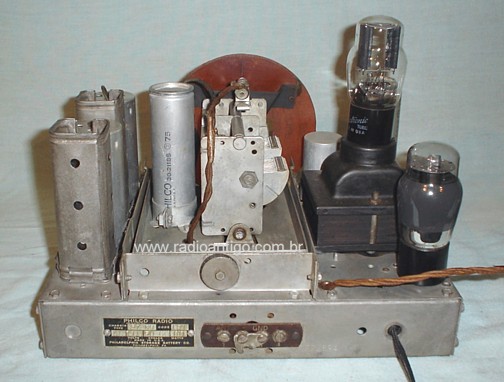

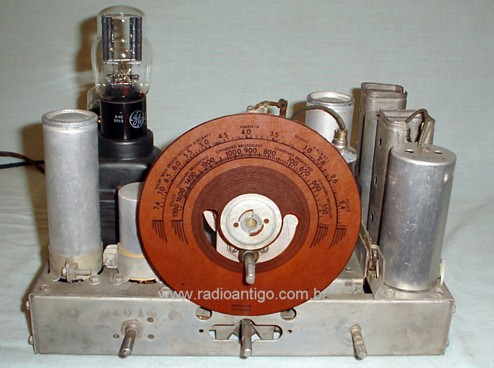

        Nas fotos da caixa, os reflexos no vidro do dial  impedem uma melhor apreciação. O chassis mostra o alto grau
        de originalidade dos componentes.
...
.........
.     Philco "7" Argentina = Philco "38-7" U.S.A.
       PHILCO mod. 7 --Code 121 --(1938) - Argentina..................................
.....................................................
      Superheterodino (F.I.470 khz.) Para 110/220 volts AC -- 6 válvulas: 6A8G - 6K7G - 6J5G - 6K5G - 6F6G -
      5Y4G --- Duas (2) faixas de ondas: (OM: 530 -1720 khz) - (OC: 5,7 - 18,2 mhz.) - Alto-falante de 7,5" eletro-
      dinamico (com campo)  Potencia de saída sem distorção: 3 Watts RMS.
      Caixa de madeira com a laca original superficialmente restaurada.Knobs de baquelite e pano originais made in USA.

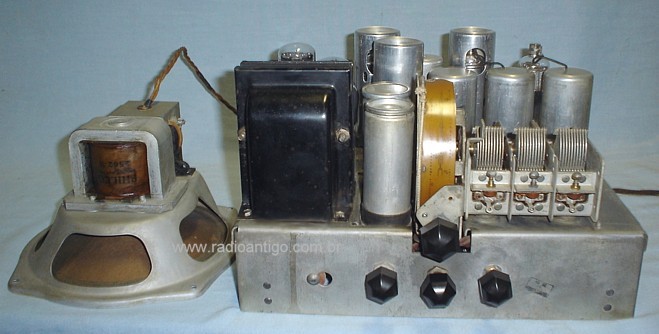

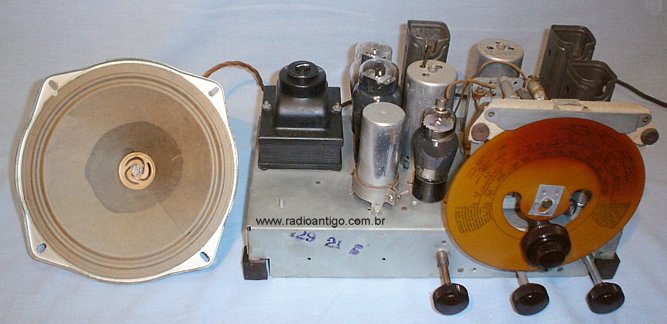

      O curioso sistema de sintonía automática e programavel (CONE CENTRIC AUTOMATIC TUNING)  mostrado acima,
      foi projetado para a linha Philco 1938 e utilizado nos modêlos:"38-4"-"38-7" -"38-22T"-38-22XX"- "38-7CS" e "38-22CS"
      No mod. "7" produzido pela Philco Argentina foi utilizado o chassis do mod.38-7 (USA)  A caixa de madeira aqui fa-
      bricada é bem mais imponente que  a do "38-7" norte-americano, diferindo totalmente deste.
      Clique para ver mais detalhes:  DIAL   ---   Placa de identificação   ---   Etiqueta no interior da caixa.
.....
...
...........

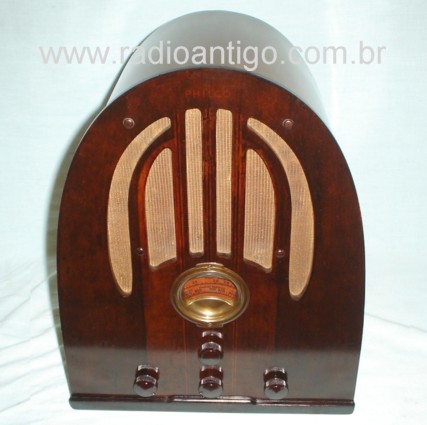

      PHILCO mod. 37-60 -- Code 121 --(1937) - U.S.A.....................................
....................................................................
      Superheterodino (F.I. 470 khz) --Para 115 volts AC ---5 Valvulas: 6A8G - 6K7G - 6Q7G - 6F6G - 5Y4G
      Duas (2) Faixas de ondas  (OM: 530 - 1720 khz ) - (OC: 2,3 - 7,4 mhz.) - Alto-falante eletrodinamico de 7,5"
      Caixa de madeira em estilo capelinha (cathedrall) com a laca original preservada sob o novo acabamento com goma-
      laca. Pano e knobs originais. O dial estava "apagado"  mas conseguimos outro igual ao original nos E.U.A.
      Veja aquí a Placa de identificação no chassis.
      Este rádio  foi doado para esta coleção pelo  Prof.. Waldetali Soares de Lima , residente em Carmo do Rio Claro,
      MG.  Ao prezado amigo e colaborador, nossos melhores agradecimentos.
........
....

...... .Chassis original Philco 89 - U.S.A.
     PHILCO mod. 89 B -code 123-(1935) Argentina.........................................
...........................................................
       Superheterodino   (F.I.260 khz.) -- Para 220/230 volts AC. ---6 valvulas = 44 - 77 - 44 - 75 - 42 - 80 -
       Duas (2)  faixas de ondas: (Ondas Medias:  550 - 1500 khz)  - (Ondas Tropicais (Police) 1500 - 2300 khz)
       Alto-falante de 7,5" - eletrodinamico ( de campo)
       Caixa de madeira com acabamento (laca) original , knobs e moldura do dial (escutcheon) em baquelite. Pano original.
       Chassis, knobs e moldura do dial, importados dos U.S.A. Caixa em estilo tombstone  feita pela "Philco Argentina"
       O primeiro rádio do popular mod. 89B data de 1933  e continuou sendo produzido até 1936 . O 89B estilo cathedral
       teve cinco diferentes versões . O chassis 89 tambem equipava radios Philco de outros estillos como os "floor-radios"
       consoles,Low-boys etc. O chassis 89 teve neste período tres diferentes codigos."Code 121, com uma faixa de ondas.
       "Code 123 e 126 " com duas faixas, Ondas Medias e "Police band"

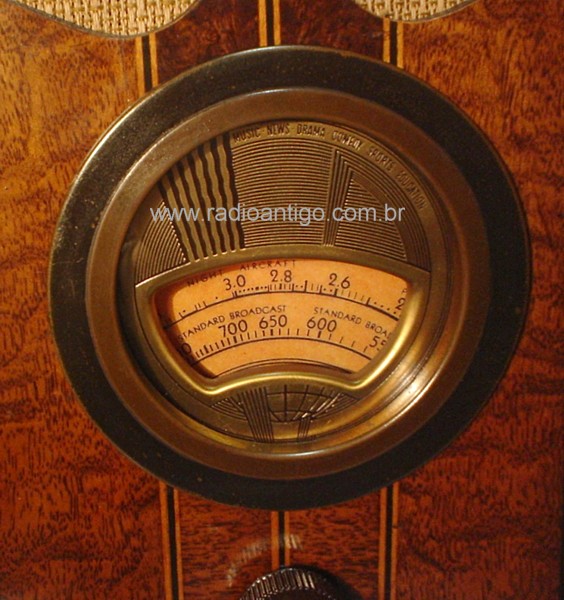

       Veja aquí um close do DIAL e  da etiqueta com indicações no interior da caixa.

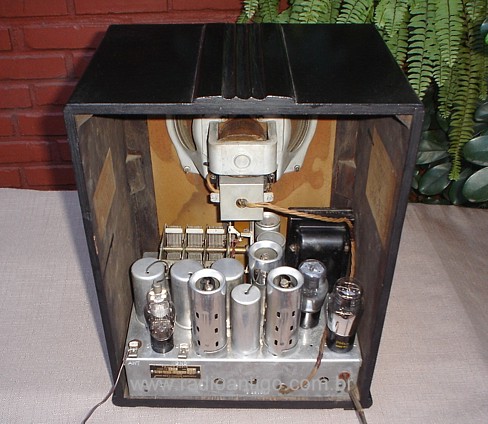

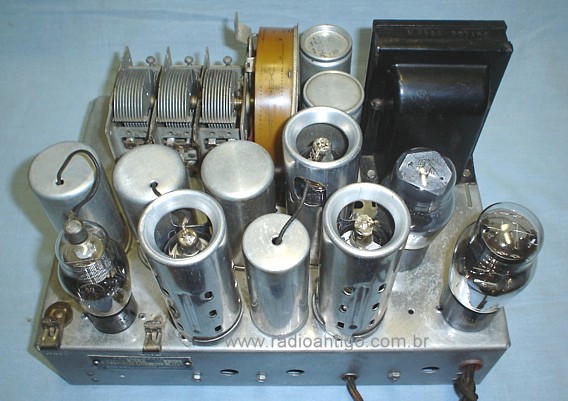

       As fotos do chassis mostram a originalidade dos componentes e a beleza dos detalhes construtivos, superando em
       muito o visual externo deste rádio.
...
...

.. ....
     PHILCO mod. 38-60 - code 125 - (1938) U.S.A...................................
.......................................................
      Superheterodino (F.I.470 khz) Para 115 volts AC. --- 5 valvulas : 6A8G - 6K8G - 6Q7G - 6F6G - 5Y4G -
      Duas (2) faixas de ondas. (Ondas Medias: 530 -1720 khz.) ( Ondas Curtas: 2,2 - 7,4 mhz.) - ----Alto-falante
      de 7,5", eletrodinamico (de campo)
      Produzido pela Philco USA, exclusivamente para exportação, a partir de julho de 1937. Caixa de madeira com laca
      original superficialmente restaurada, preservando a interessante decoração do painel. Knobs de bakelite.

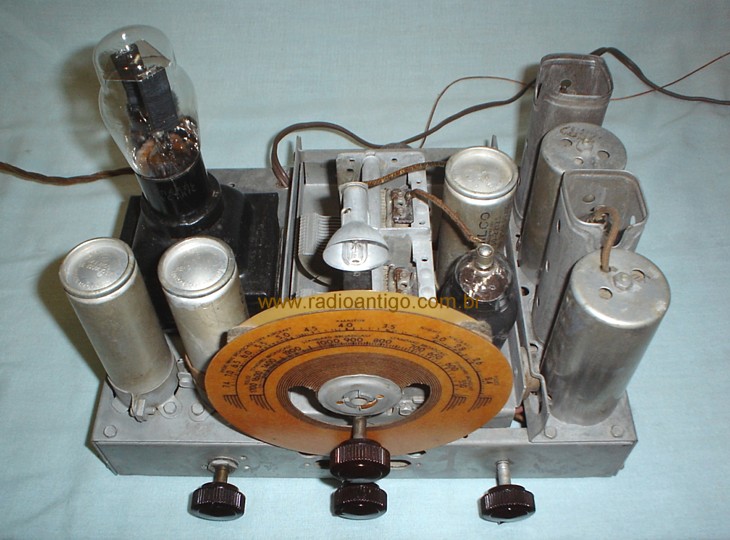

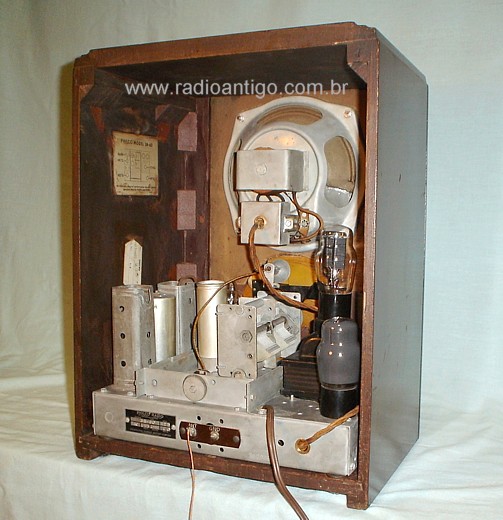

      Veja aquí detalhes do dial circular,comum a outros modelos Philco para de 1937/38. Detalhes completos do chassis
      e componentes, placa de identificação  e  impresso com a indicação das valvulas utilizadas e respectivas posições.
....
