E L I M I N A D O R E S


                 País                         Ano                      Marca                    Modêlo                    Painel                     Chassis
.......Holanda....... ..........1928.......... ......PHILIPS..... ..........3003......... ...................... .............

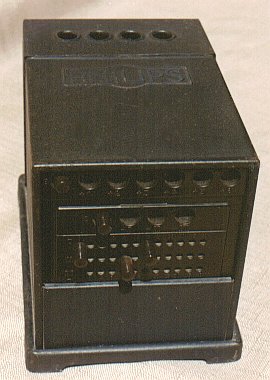

       Eliminador para baterias  "B" e  "C"    Com a finalidade de substituir as dispendiosas e pouco duraveis
  baterias para alimentação dos circuitos de placa e grade,  a Philips criou este aparelho , que possibilitava co-
  nectar os radios  à rede de energia elétrica. Este eliminador , que funciona com 220 volts AC ,proporciona  diver-

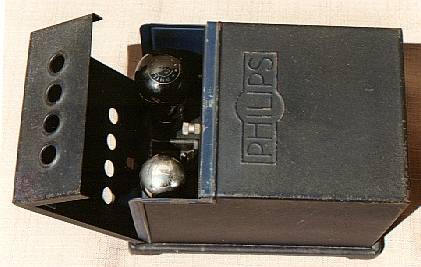

  sas tensões de saída  de +B e  - C ,  selecionáveis com o auxílio dos plugs que se pode ver no painel. As válvu-
  las que vemos  na segunda foto são as originais  do aparelho. Tipo 506  para +B e tipo 3006 para - C .(retificadoras)
...
.......Holanda....... ..........1928......... ......PHILIPS..... ..........508............ ...................... .............................

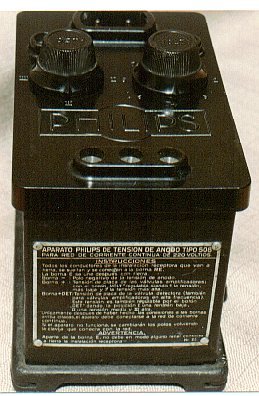

     Eliminador   "B"   para rêde de corrente contínua de 220 volts.    Destinado à alimentação dos circuitos de pla-
     ca, proporcionava diversas tensões de saída  devidamente filtradas .
...
.........................................................................................................................................................................
........Brasil.......... .........2002........ ...SUPERVOX.. .........S-001...... .......... ........
.....Eliminador de baterias  "A"  " B"  e " C"  para redes de 110 ou 220 volts AC.

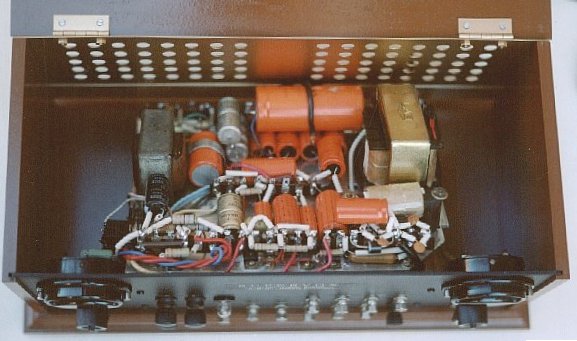

     Um projeto nosso, de construção caseira (homebrew)  para solucionar o problema de conexão dos receptores
     primitivos á rede elétrica, eliminando totalmente as diversas baterias  normalmente utilizadas.
     Todas as tensões são elétricamente estabilizadas (exceto o +B de 150v.)O circuito possui 12 transistores  bipola-
     res, facilmente encontraveis.  Para o "+B"  estão disponiveis as tensões de +150v. +135v. +120v. +90v. +67,5v.
     +45v. +22,5v. Para a bateria "C" estão previstas as tensões fixas de - 4,5v. e - 22,5v. e a tensão continuamente
     ajustavel entre - 1v. e -13v. suficiente para suprir qualquer nivel de polarização entre estes valores.
     Para a bateria "A" foram previstas as seguintes faixas de tensões estabilizadas, selecionaveis, com limite supe-
     rior em +8v.+6,8v.+ 5,5v.e+ 3,3v. Estas tensões são ajustaveis entre zero e o limite previsto para cada faixa, pos-
     sibilitando assim as tensões corretas para os filamentos das válvulas  do receptor utilizado.
     O circuito utiliza componentes relativamente modernos, mas o aspecto externo do " eliminador" seguramente
     não conflitará com o radio antigo a ele conectado. A caixa é obra do meu genro "João Baptista"
     Veja aquí o ESQUEMA ainda no rascunho original, enquanto penso no desenho definitivo.
...
 ...
