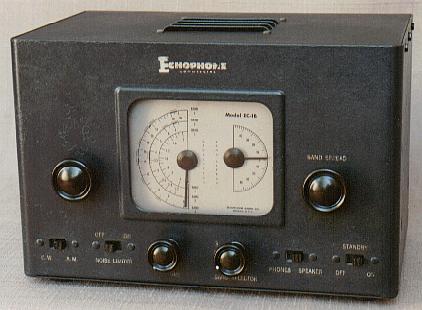

  ECHOPHONE  EC-1B (1946) USA.-.............. ....................
                                                            Superheterodino  --  Para  220  Volts  AC-DC  --  --  6  Válvulas-
                            12SA7--12SK7--12SQ7--12SQ7--35L6--35Z5 .- 3 Faixas de ondas, Médias, Tropicais
                            e Curtas. Cobertura completa de 550 Khz a 30 Mhz.. Alto-falante  com Imã permanente.
                            Fabricado por "The Hallicrafters Co."-  Projetado em 1945 e comercializado a partir de 1946. Tem
                            sintonia auxiliar "Band Spreed"para OC. --O cabo de alimentação (line cord) inclui  uma resisten-
                            cia de fio em toda sua extensão (redutora de tensão para o filamento das válvulas) fazendo com
                            que o mesmo aqueça durante o funcionamento, o que o tornou conhecido como "RABO QUENTE"
...
  RCA  -  BC 312  (1940) USA.-..............................
                                                   Superheterodino   --   Para  6 Volts DC. ( Bateria )  -- 9  Válvulas = VT65..
                            VT65-VT86-VT86-VT86-VT86-VT87-VT88-VT66 . - 6 Faixas de Ondas, com cobertu-
                            ra total desde 1500Khz até 18 Mhz.- A tensão de " + B " é obtida de um "DYNAMOTOR" in-
                            terno.--Para uso Militar ,foi utilizado durante a segunda guerra . Muito pesado, foi usado primeira-
                            mente em instalações de Campanha e em vehiculos para comunicação móvel.
...
  AVIATION RADIO - R105A--ARR 15 (1944-45) USA.- ............
                                                   Superheterodino   --  Para  Bateria de  24 Volts. (26.5 Volts)
                            14 Válvulas = (4) 12SJ7--(5)12SG7--(3) 12SL7--(1) 12H6--(1) 12A6 .-- 6 Faixas de on-
                            das, com cobertura total de freqüencias entre 1500 Khz. e 18,5 Mhz. Tem "DYNAMOTOR"
                            interno para as tensões de + B  e 10 Canais de acionamento automático (eletromecânico) com
                            Freqüencias programáveis.  Foi usado durante a Segunda Guerra, e equipava  os caças T-6.
                            Graças a caixa hermética,o chassis está em estado impecavel, e nunca sofreu reparos...
...

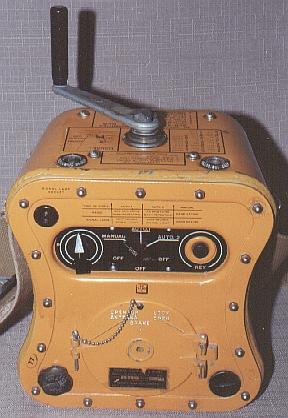

  BENDIX AVIATION Limited.- BC 778-E (1943) USA.-................
                                                                          RADIOTRANSMISSOR   DE   CW.
                            Usado durante a Segunda Guerra (II-War) ,este  radiotransmissor de emergência tem seu proprio
                            Gerador, acionado a manivela, para alimentar os circuitos de filamento e placa de suas  válvulas.
                            Possui chave seletora para três modos de transmissão (dois modos automáticos e um manual
                            através do manipulador "push-button" no painel. Veja detalhes da manivela clicando na foto - 2
...

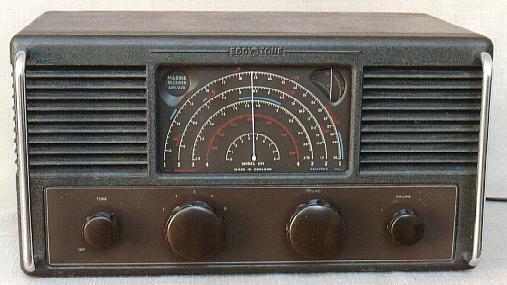

  EDDYSTONE- 659/670  (1948) ENGLAND. -............MARINE  RECEIVER
                                                            Superheterodino  --  Para corrente Contínua ou Alternada de  110 ou
                           220 Volts. --   7 Válvulas = UCH41--UAF41--UAF41--UAF41--UAF41--UL41--UL41
                           4 Faixas de ondas, Médias tropicais e Curtas. - Alto falante de 8" com Imã permanente. Usa
                           retificador de Selênio. A caixa é em liga de aluminio, com interior cromado e pintura externa.To-
                           das as blindagens e acessórios internos tem acabamento cromado ou niquelado.O alto-falante
                           está na lateral esquerda da caixa (interno).Rádio projetado para uso marítimo.
...

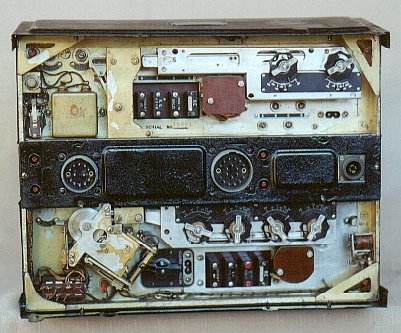

 BENDIX Radio- SCR-522A   (1943) USA.-................ .......................................................
                                           Transceptor  usado pela força aérea  durante a segunda guerra mundial, composto
                            da unidade transmissora BC-625-AM e da unidade receptora BC-624-A, montados no rack
                            FT244-A e na caixa CS-80A.  Valvulas do transmissor: 12A6 - 12A6 - 12A6 - 6SS7 - 6G6 -
                            832A - 832A. Válvulas do receptor: VT209 - VT209 - VT209 - VT135 - VT207 - VT169 -
                            VT202 - VT203 - VT203 - VT203 -  Este transceptor pode operar entre 100 e 165 Mhz, de
                            acordo com os cristais utilizados em seus quatro canais ( 8 cristais ) programaveis e seleciona-
                            veis através de um sistema de comando eletromecânico e de forma automática.
                            Fabricante: Bendix Radio -  Division of Bendix Aviation Corporation - Baltimore, MD. - U.S.A.
...
 NATIONAL - NC-125 (1950-1956) USA -........................................
                                                Receptor de Comunicações  de cobertura geral (550Khz. a  36Mhz.)- Superheterodino
                           de conversão simples.- Seletividade 4,1Khz. -  Modo AM e CW -  Para  105-125 volts AC.
                           50/60 Hz. ou  6 volts DC. ( bateria ) com a unidade a vibrador (686S 6VDC PS) externa.
                           Alto-falante de 6" com imã permanente, acondicionado em caixa separada ( NC-125TS)
                           Válvulas -11+1 = (3- 6SG7) (1-6SB7Y) ( 3- 6SL7) ( 1- 6H6) (1- 6V6GT) (1- 5Y3) (1-OA2)
                           (1- 6AH6) .  4 Faixas de ondas com sintonia contínua entre 550Khz. e 36Mhz.- Ampliador de
                           faixas tipo "Bandspread" com cinco escalas calibradas para as faixas de 10/11 - 15 - 20 - 40
                           e 80 metros.-Na foto do chassis, podemos ver o "calibrador de 100Khz" com  a válvula 6AH6
                           e o cristal, montados em um mini-chassis adicional. Este importante dispositivo foi incorporado
                           mais tarde, para a perfeita calibragem das escalas ( de 100 em 100Khz.) .
                           A pintura  foi totalmente refeita, no padrão original . assim como as indicações do painel, que
                           por serem em baixo relevo foram facilmente  recuperadas. O pano do alto-falante é o original.
                           IMPORTANTE:   Este rádio foi doado para esta coleção pelo Sr.Alcides Costa, residente em
                           Salvador, Bahia e pertenceu ao seu pai (PY2CGD) que tambem se chamava Alcides e residia
                           em São Paulo, quando adquiriu este rádio da firma "Henrique de Castro e filho Ltda." Av. São
                           João, 1387- São Paulo-SP.
                           Ao Sr. ALCIDES COSTA os nossos melhores agradecimentos.
...

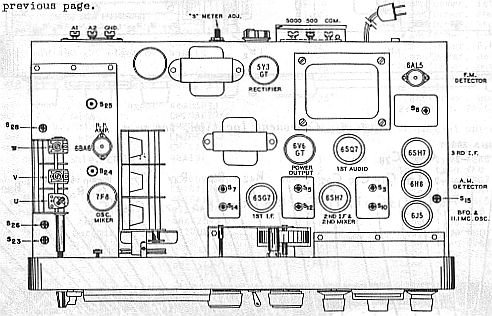

 HALLICRAFTERS - SX43  (1943) USA -...............................
                                                   Receptor de Comunicações de cobertura geral ( 540 Khz.- 109 Mhz. ) Superhe-
                          terodino. FI-455 Khz. e 10,7 Mhz.- Modo AM, CW e FM .  Para  105-125 volts AC. ou
                          6 Volts DC.(bateria) com a unidade externa a vibrador. - 11 válvulas = 6BA6 - 7F8 - 6SG7-
                          6SH7 - 6H6 - 6SK7 - 6V6 - 6SH7 - 6AL5 - 6J5 - 5Y3. Sintonia contínua em 7 faixas de
                          ondas assim distribuidas: ( Faixa1 = 540 a 1700 khz. AM ) - ( Faixa 2 = 1,7 a 5 mhz - AM )
                          ( Faixa 3 = 5 a 16 mhz.-AM ) ( Faixa 3A =14 a 14,4 mhz.-AM ) ( Faixa 4 =15,5 a 44 mhz-AM)
                          ( Faixa 5 = 44 a 55 mhz.-AM/FM ) ( Faixa 6 = 86 a 109 mhz.-FM )
                          Sintonia "Bandspread"  com  quatro escalas calibradas para as faixas de radioamador de 10m.-
                          20m.- 40m.- 80m. e duas escalas calibradas para as faixas de 44 a 55 mhz e 66 a 109 mhz.-FM
                          Alto-falante de 6x9" com  imã permanente, acondicionado em caixa separada ( R-44 )
                          A qualidade de recepção é excelente em qualquer faixa ou modo, auxiliada por diversos recursos, como
                          o contrôle de seletividade, o filtro a cristal e o contrôle de fase, entre outros...
                          A pintura externa foi totalmente restaurada, conservando-se as indicações originais do painel.
...
