B L A U P U N K T
              llllllllllllllllllllllllllllllll

                País                        Ano                       Marca                     Modêlo                    Painel                     Chassis
.....Germany.... ..........1934......... ......Blaupunkt..... ..Super-4W9.. ................. ...............
          Para 110-220-240 Volts AC.  --- 6 Válvulas = ACH1--RENS1234--RENS1284--AB1--RES964--RGN
  1064.----3 Faixas de Ondas- Longas, Médias e Curtas---Superheterodino --F.I. 491 Khz.--Alto-falante eletrodi-
  nâmico de 8"-O dial tipo"tambor" trabalha em posição vertical e gira ao trocar a faixa de onda. Acreditamos que
  este foi o precursor e inspirador dos diais similares que apareceram mais tarde em rádios de outras marcas e ori-
  gens. Na janela escura ao lado do dial está o indicador de sintonia com lampada neon especial.
...
......Germany..... ..........1936.......... ......Blaupunkt..... .....5W86-S... ............... .............
           Para 110-220 Volts AC.-----8 Válvulas =AH1--AH1--AH1--AC2--AB2--AF7--AL1--AZ1 .----4 Faixas de Ondas- Médias-
  Tropicais e Curtas----Superheterodino-----Alto-falante eletrodinâmico de 8".---Indicador visual de sintonia com lampada ne-
  on especial.O dial é semelhante ao do "Super 4W9" . O ponteiro é uma esfera que se desloca verticalmente
  por ação magnética, dando a impressão de um ponto azul (blau punkt) suspenso no ar.
...
......Germany..... ..........1936.......... ......Blaupunkt...... ........4GW76....... .............. ..........
          Para Corrente Alternada ou Contínua- ( AC-DC )de 110 a 240 Volts.-----7 Válvulas =CH1--CK1--CF7--CL4--CY1--CB2
  EU-VIII ( ballast )----3 Faixas de Ondas - Longas , Médias e Curtas.-----Superheterodino----Alto-falante de 8"e Imã perma-
  nente.O dial tem dois ponteiros; o maior é inclinado e faz a leitura das inúmeras faixas verticais da escala,
  embora se desloque horizontalmente. O segundo ponteiro  é para a escala de ondas curtas.
  Uma tampa retrátil de baquelite permite fechar  o dial quando o rádio não estiver em uso.--Tem indicador vi-
  sual de sintonia com lampada neon especial.
...

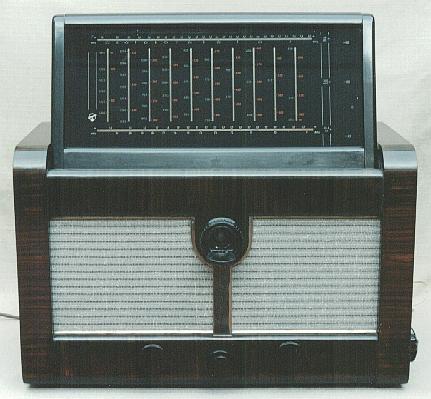

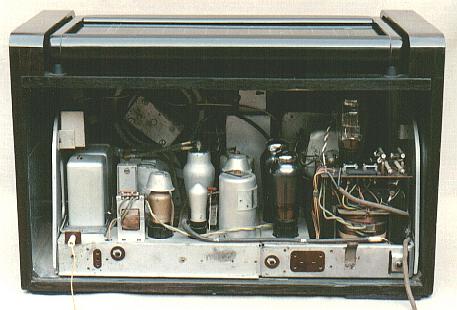

......Germany ..........1937.......... .....Blaupunkt...... ...Super-7W77... ............... .............
          Para 110-125 ou 220-240 Volts AC. ------ 9 Válvulas = ACH1--AF3--AF3--AB2--AC2--AD1--AD1--AM2--RGN2004
  3 Faixas de Ondas - Médias e Curtas.------Superheterodino----2 Alto-falantes = 5" com imã permanente e 10" Eletrodinâ-
  mico.   Indicador visual de sintonia ( olho mágico ) e grande dial que pode ser posicionado entre 90 e 180 G.
  Seus dois ponteiros são similares aos do"4GW76". Grande potencia e boa qualidade de audio , com as duas
  "AD1" em push-pull.
...
......Germany..... .....1937-38....... ......Blaupunkt..... ........6W97..... ............ ..............
            Para 110 - 220 AC. ------9 Válvulas = 6L7--6K7--6F5--6C5--6H6--6F6--80. ----3 Faixas de Ondas- Médias e Curtas
  Superheterodino-----Alto-falante Eletrodinâmico de 8".    Este rádio veio da fábrica equipado com válvulas metali-
  cas norte americanas e tem excelente sensibilidade e seletividade.
  O ponteiro tricolor é inclinado na parte superior, e faz a leitura das sete (7) sub-escalas da faixa de ondas
  médias. -- Pano Original.
.......................................................................................................................................................................

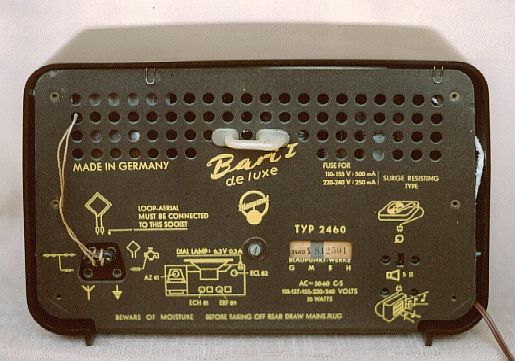

..Germany... ...1960/62. ...Blaupunkt. ..2460-Bary I ........ ....... .....
            Superheterodino --  Para 110 ou 220 volts AC. -  4 Válvulas = ECH81 - EBF89 - ECL82 - AZ41 --- 3 Faixas de Ondas
    OM = 520 - 1600 Khz. - OC1 = 9 - 18 Mhhz. - OC2 = 3 - 8,5 Mhz. - Alto-falante de 5,5" com Imã Permanente.
 ...Tem antena "loop" interna p/ OM , tomadas para fone e para alto-falante externo. O controle de tonalidade  de
    duas posições é acionado através do knob do " volume" , puxando ou empurrando o mesmo. Troca de faixas de
    ondas comandado por teclado. O capacitor variável  está localizado embaixo do chassis e é acionado direta-
    mente pelo eixo de sintonia através de um sistema de engrenagens.
    Caixa de baquelite e painel do alto-falante em plástico especial.
...

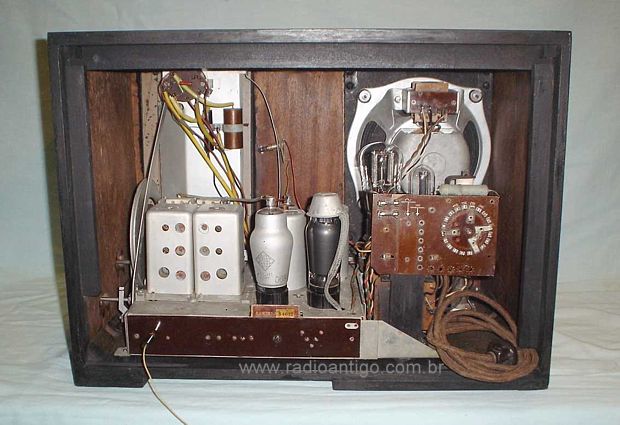

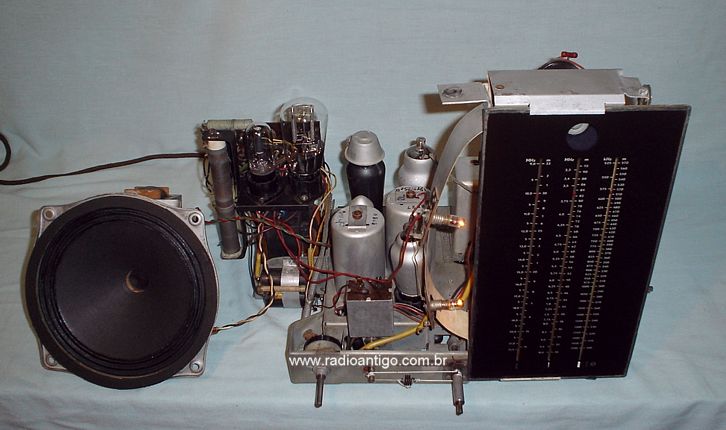

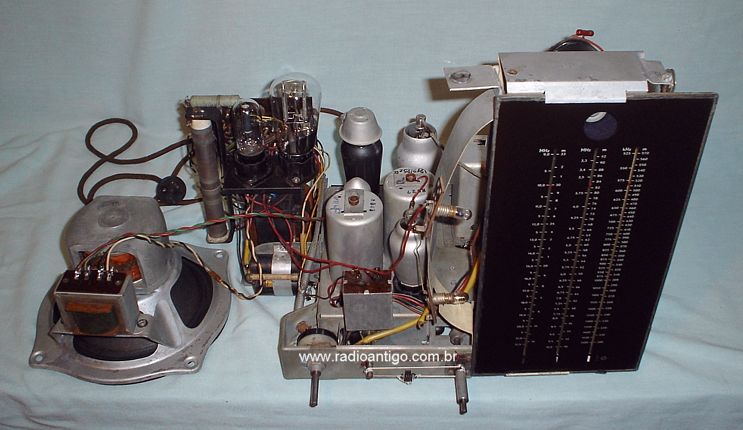

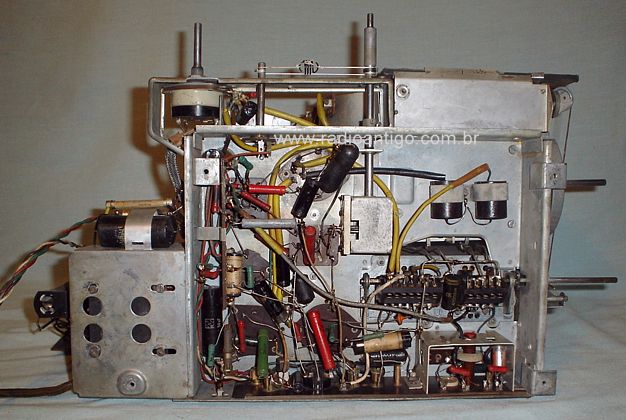

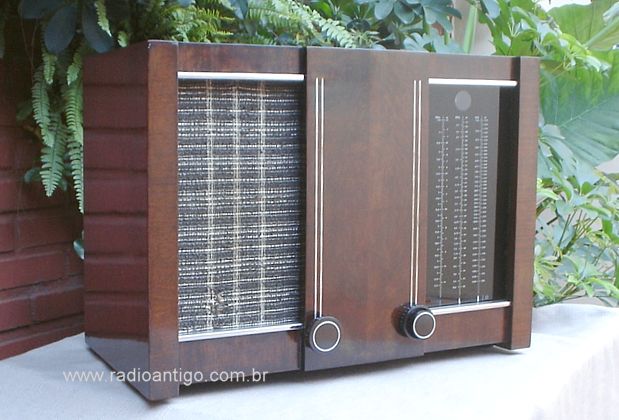

   Germany - 1938 - Blaupunkt - Super 6GW78-S..............................
..............................................................................
.....................................................................
    Superheterodino (FI 468 Khz.) -- Para corrente alternada ou continua (AC/DC) de 110 - 125 - 220 - 240 volts.
    7 valvulas: CCH1 - CF3 - CB2 - C/EM2 - CL4 - AZ1 - U920 (eisen wiederstand) --- 3 Faixas de Ondas:
    (OM: 525 - 1500 khz) - (OC1: 9,0 - 21,5 mhz.) - (OC2: 3,3 - 10,0 mhz.) - Alto-falante eletrodinamico de 9"
    Caixa de madeira com a laca original, superficialmente restaurada. Knobs de bakelite. Pano original.
    Radio destinado à exportação , identificado pela letra "S" após o mod. e pela ausencia no dial do nome
    das emissoras sintonizadas localmente no país de origem. Este modelo integra a linha de radios Blaupunkt
    para os  anos 1938/39 , veja aqui todos os modelos publicados na revista "DER BLAUE PUNKT" de 05/1938

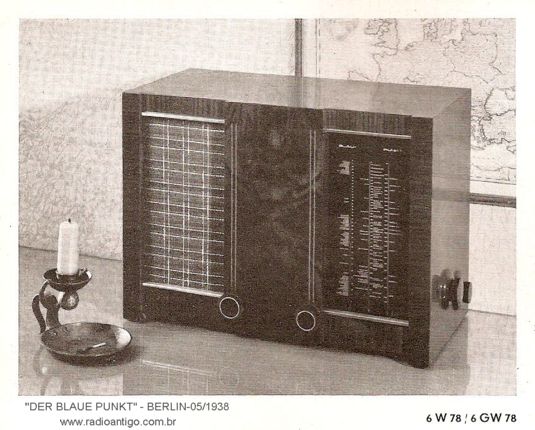

    editada pela "IDEAL WERK" , fabricante dos radios BLAUPUNKT.  Veja a contracapa desta  edição e  a foto-

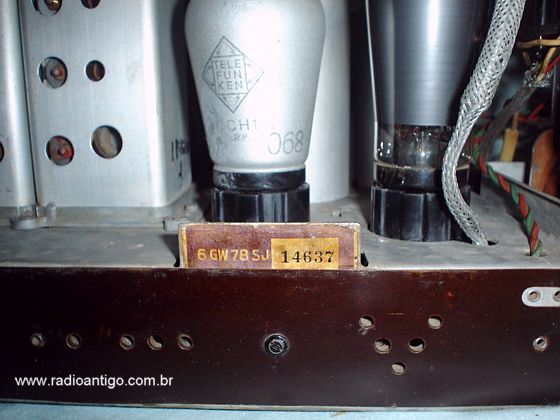

    propaganda deste rádio nesta revista. Aqui detalhes do DIAL e do selo de identificação no chassis.
    Na capa da revista, a fabrica e uma propaganda da "15a. Grande Exposição Alemã de Radiodifusão"
    ( Berlin - 05-21 agosto de 1938)   (aqui publicado pelo valor historico, sem qualquer conotação ideologica)
...
                 O nome  BLAUPUNKT e o logotipo aquí usados são Marcas Registradas da Blaupunkt
                                         ( Copyright -1997-2009 - Radios Antigos)
