Montando o Manipulador K8

Montando o Manipulador K8

Esta é minha versão do excelente Manipulador Iâmbico K8 de autoria de K1EL, o artigo original pode ser consultado aqui.
O código foi liberado pelo autor, podendo ser reproduzido desde que citada a fonte.
Foi montado com o PIC 12C509A, mas tenho também a versão com o PIC16F84.
Apesar da simplicidade da montagem, depois de montado ele surpreende pelo funcionamento.

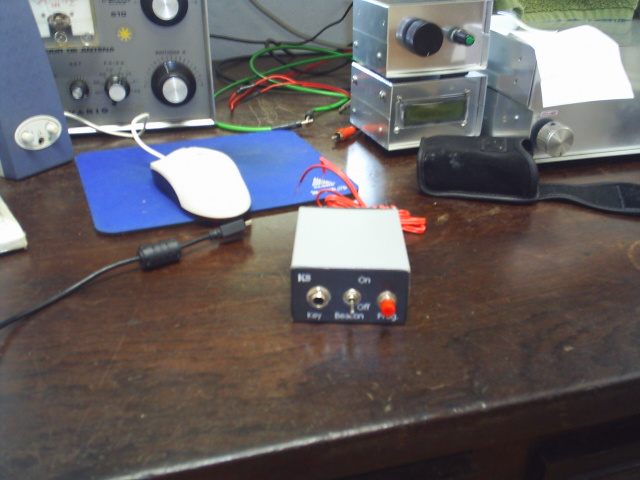

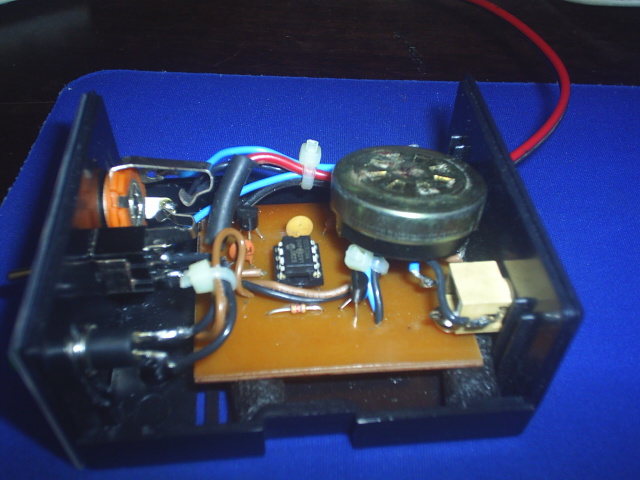

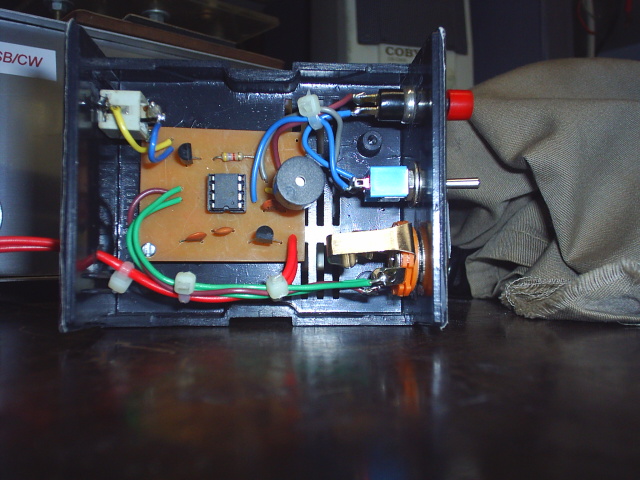

Elaborei uma placa específica para a montagem, mas pode ser montado em placa padrão, ponte de terminais, estilo manhattan, estilo inseto morto, ou da maneira que for possível. O único cuidado que o autor recomenda é deixar o capacitor de 0.01uF o mais próximo possível dos pinos 1 e 8 do C.I..
Para a estabilização da tensão de alimentação coloquei um 78L05, e alimento direto com uma fonte de 13,8V, mas pode-se alimentar com pilhas já que o consumo é pequeno.

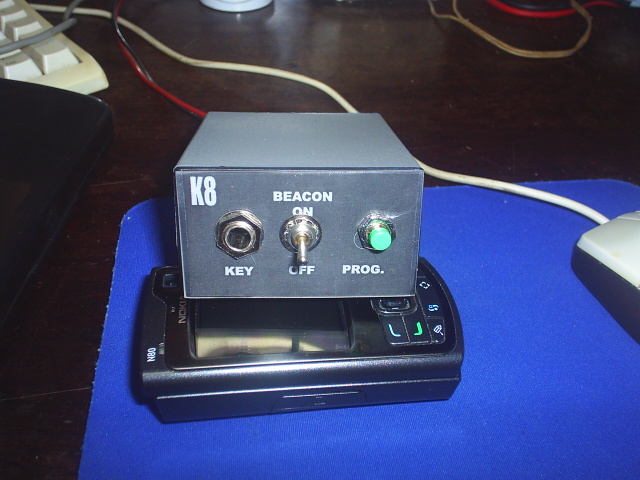

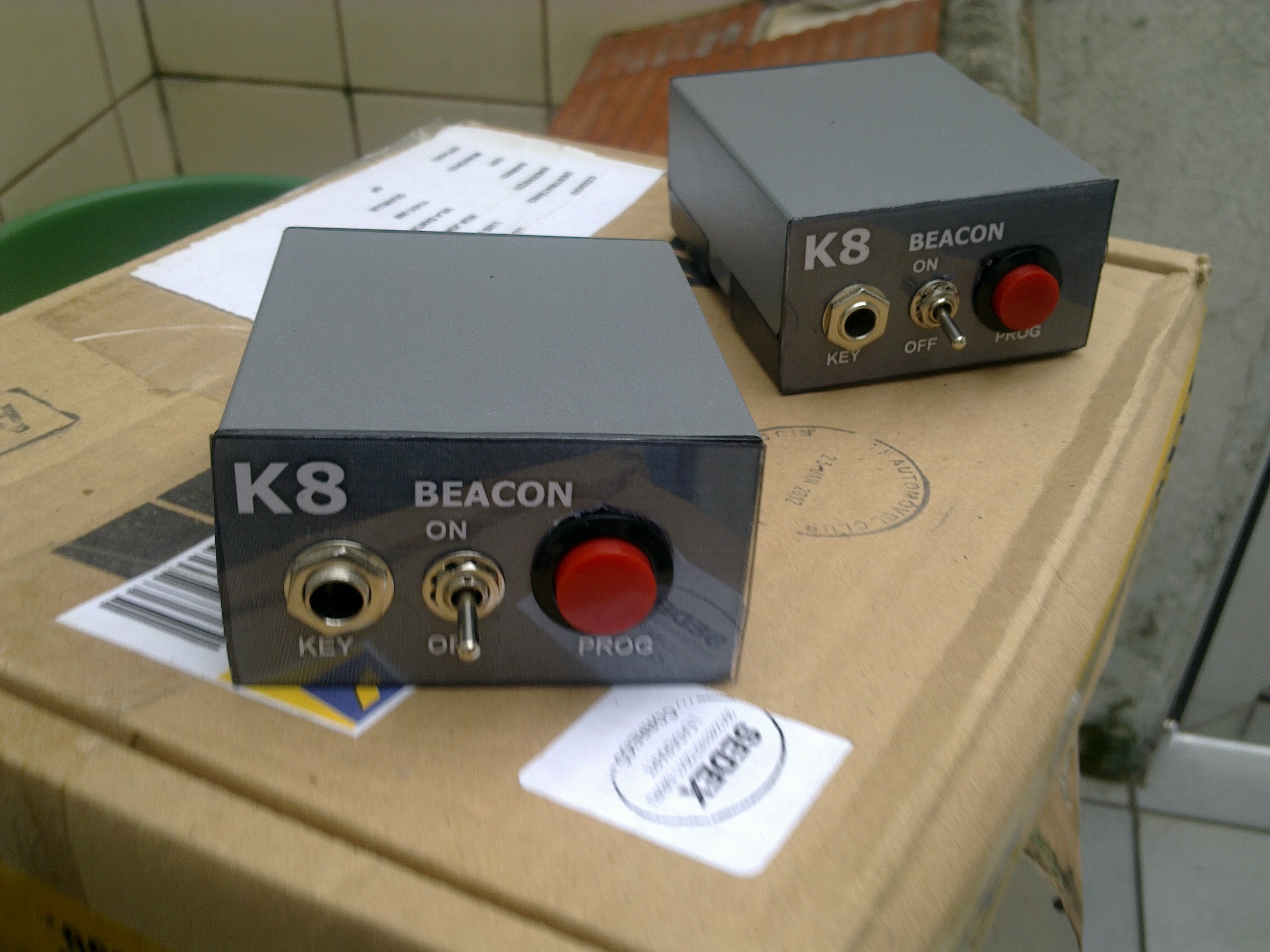

Nos que estou montando agora, já estão indo com a função "BEACON" habilitada.

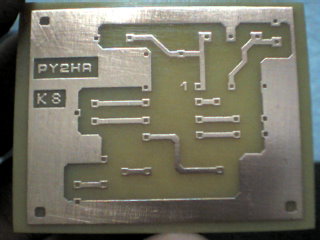

Esta placa fiz pelo método térmico.















<>

Abaixo uns vídeos que fiz mostrando alguns comandos do K8.

















Todos os comandos são feitos através do manipulador, bastando pressionar o pushbotom e enviar o comando. Por exemplo para aumentar ou diminuir a velocidade de manipulação: Pressione o pushbotom por 2 segundos, o manipulador responde com a letra "R", manipule a letra "S" de SPEED, o manipulador emite um "DI", você manipula o primeiro número da nova velocidade, o manipulador responde com outro "DI", e então voce manipula o segundo número da velocidade, e ele responde com um "R" e já na velocidade que você escolheu. O funcionamento é muito simples e basta repetir umas 2 vezes que você já se familiariza com o funcionamento.
Ao desligar a alimentação do K8, ele perde os dados inseridos via manipulador e retorna com os valores default gravados no PIC12C509A.
Para conhecer todos os comandos pegue aqui uma cópia do Manual.

Se você se interessou pela montagem e tem dificuldade em fazê-la, clique no meu endereço abaixo e envie um email que posso ajuda-lo.

[email protected]
