PLL COM MC145151 E PRESCALER MC12013
EXEMPLO TEÓRICO

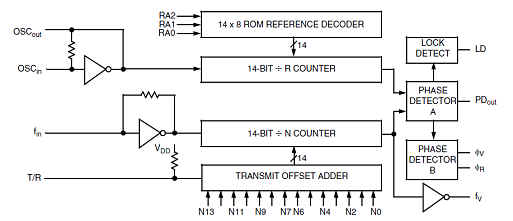

DIAGRAMA EM BLOCOS
Pinos:
1 –
Entrada de freqüência
2 –
Alimentação negativa
3 –
Alimentação positiva
4 – Saída
para filtro de loop passivo
5, 6 e 7
RA0, RA1 e RA2 – Programação do divisor R
Tabela para programação
8 e 9 – Saída para filtro
de loop Ativo (Amplificador Operacional)
10 –
Amostra da freqüência da saída do divisor N
11 a 20
– Programação do divisor N N0 a N9
21 –
Quando em nível lógico “0” é adicionado 856 no valor do divisor N
22 a 25 -
Programação do divisor N N10 a N13
26 – Saída
de freqüência do oscilador a cristal
27 –
Entrada de freqüência do oscilador a cristal
28 – Saída
para indicador de detecção de loop
A freqüência
do cristal de 2.560 KHz é dividida por 256 que resultará 10
KHz para o comparador de fase. O comparador de fase compara a resultante da
freqüência de referencia com a freqüência resultante do divisor N. As
duas freqüências devem ser iguais, ou seja, 10 KHz.
A freqüência
de saída do comparador de faze é aplicada à entrada do filtro de loop que em
sua saída surge uma tensão correspondente à freqüência que o VCO vai
oscilar. Para cada freqüência uma tensão correspondente terá na saída. Essa
tensão é aplicada no diodo varicap que junto com um indutor forma o circuito
ressonante do VCO. Uma amostra da freqüência do VCO é aplicada a entrada do
prescaler MC12013 (Divisor de Alta Freqüência – Divisor por 10 a 11 - Neste
exemplo dividirá somente por 10 porque o MC145151 não tem saída de controle
para o prescaler). Para a freqüência de 87,9 MHz (87.900
KHz) dividida por 10 resultará em 8.790 KHz. A saída do
prescaler está ligado a entrada do MC145151 que terá o divisor N
programado através dos pinos N0 a N13. O valor a ser programado
no divisor N será igual à freqüência dividida pelo prescaler, 8.790
KHz dividido por 10 KHz que é a freqüência na entrada do
comparador de fase. O divisor N será programado para dividir por 879.
A
programação do divisor N é em Binário base 2. O valor 879
deverá ser convertido em binário.
Resumindo:
Calculo
do cristal de referencia. Ver tabela:
Ex.: 256
X 10 KHz = 2.560 KHz = 2,56 MHz
FXTAL =Freqüência do cristal de referencia = 2.560 KHz = 2,56 MHz
FT
= Freqüência de transmissão = 89,7 MHz = 89.700 KHz
FR
= Freqüência de referencia = 10 KHz
DP
= Divisor Prescaler = 10
N =
(FT ¸
DP) ¸
FR)
N =
8.970 ¸
10
N = 897 => Observar que N é o valor de FT em KHz dividido por 100.
Conversão decimal para binário
*
Quando o valor da
divisão é exato, o resto é 0 (zero), e quando o valor não é exato o resto
é 1 (um). Esse valor do resto é o equivalente a N0 a N13.
N9
= Valor mais
significativo
N0
= Valor menos
significativo
Obs.:
Os demais pinos N10 a N13 são aterrados (nível lógico “0”). Quando na
conversão não apresentar valores até N13, esses deverão obrigatoriamente ser
ligados ao negativo.
Os pinos com valor lógico 1, deixar desconectado porque internamente
existe um resistor ligado ao +B em cada pino (Pull-up
resistors).
Os pinos com valor lógico “0”, conectar ao negativo.
Com
a tensão de correção do PLL desligada do diodo Varicap, ajustar o VCO para a
freqüência central da faixa de operação ((88 MHz + 108 MHz) ¸
2) = 196 ¸
2 = 98 MHz. Este calculo é usado para qualquer faixa de freqüência. Depois de
ajustada a freqüência com o VCO livre, re-conectar a tensão de correção. O
VCO é para travar de imediato.
Normalmente
um bom PLL permanece atracado numa faixa de até 7 MHz.
Para
uma operação em freqüência fixa como em rádio difusão ajustar o VCO até
atracar a freqüência com a tensão de correção do PLL conectada ao diodo
varicap. Fazer a leitura com o frequêncimetro por indução com um elo feito
com cabo coaxial posicionado próximo à bobina do VCO, depois o elo poderá ser
colocado próximo à bobina do tanque final e ajustar os trimers para máxima
potencia no wattimetro.
Exemplo
do elo feito com cabo coaxial RG 58.
ELABORADO POR: FRANCISCO DA
SILVA SANTOS FILHO – PY2CSY / PS7CS – SÃO PAULO - SP
