CIRCUITOS GERADORES DE CLOCK, CONTAGEM UP/DOWN COM ENCODER ÓTICO, ENCODER DE CONTATOS E TECLAS

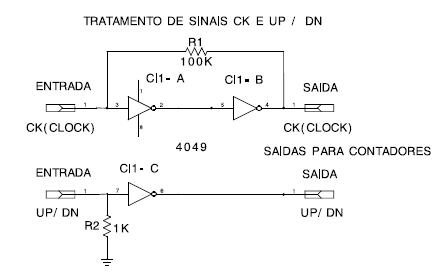

Qualquer um dos circuitos abaixo deverá ser conectado as entradas do circuito de tratamento de sinais CK e UP/DOWN, e as saídas deste, ligar ao ou aos contadores.
Como contador podemos citar o CD4510 que é usado com o encoder de contatos e circuito com teclas no projeto de um TRX FM para 144 MHz na página http://www.qsl.net/py2csy/Transceptor_PLL_2_Metros.htm
No projeto do TRX FM o CD4510 programa a divisão do divisor N do PLL, mas também pode ser ligado a um decodificador para display de 7 seguimentos entre outro circuitos.

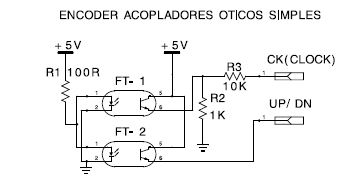

O primeiro circuito apresentado usa dois foto acopladores simples, mas pode ser usado um foto acoplador com um led e dois foto-transistores, porém, o resistor R1 deverá ser calculado para as caracteristicas do led usado.
Este circuito pode ser usado simultaneamente com o cicuito com teclas bastando unir CK(CLOCK)dos dois circuito assim como UP/DN dos dois circuitos. O resistor R2 de 1K deverá ser eliminado.

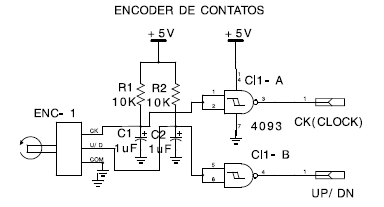

O segundo circuito usa um encoder de contatos do tipo usado no controle de volume dos novos equipamentos de som.
Esse encoder é facilmente encontrado no comercio e baixo custo em torno de R$5,00.
As duas portas NAND Schmitt Trigger do CD4093 foram necessárias para evitar contagens erradas que são gerada pelos contatos.
A forma de onda gerada na saída dos contatos não é perfeita e por esse motivo em alguns momentos o circuito de tratamento de sinais CK e UP/DOWN não reconhece a transição dos níveis lógicos 0 e 1.
Com a utilização das portas NAND Schmitt Trigger a forma de onda na saída das portas é perfeitamente quadrada.
Este circuito funciona perfeitamente simultaneamente com o circuito de teclas.
Abaixo mostra uma foto do encoder.

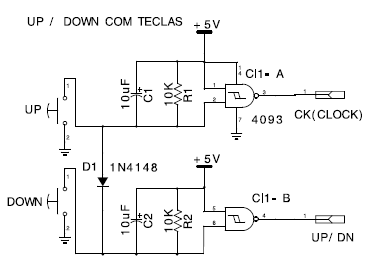

O terceiro circuito usa chaves tipo push-button para selecionar a contagem up e down.
Por ser usado contatos, também foi necessário usar duas portas NAND Schmitt Trigger.
Clique aqui para abrir o esquema na versão pdf.
Circuitos desenvolvidos por:
Francisco Filho - PY2CSY / PS7CS
São Paulo - SP
