INTERFACES PARA SSTV



Mostramos vários esquemas para fazer a interface para trabalhar em SSTV, na esperança de que algum lhe sirva para este propósito.
Este é o mais simples, retiramos o sinal para ativar o PTT da COM2, e as ligações de entrada e saída da placa de áudio para o TX devem ser feitas com plugs tipo P1.
Este circuito é adequado para HT's e pode apresentar incompatibilidade com alguns tipos de rádios que não tenham tensão no plug de microfone, e para este caso, mostramos o circuito seguinte.


Este circuito funciona adequadamente com qualquer tipo de radio

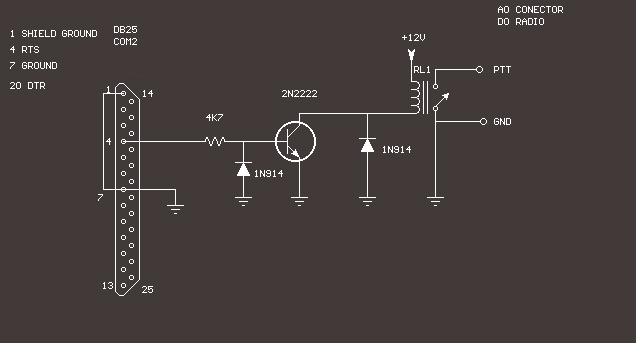

Neste circuito foi acrescentado um conector DB25 para o SSTV


Circuito com chave eletrônica que deve ser montado no interior do equipamento para que a operação fique toda automatizada.
Neste caso devemos adicionar no equipamento um conector DB9, e fazer um cabo adaptador para o DB25 do micro. A receita está dada, e acredito que pessoas com um pouco de prática em montagens não tenham dificuldades para executar.

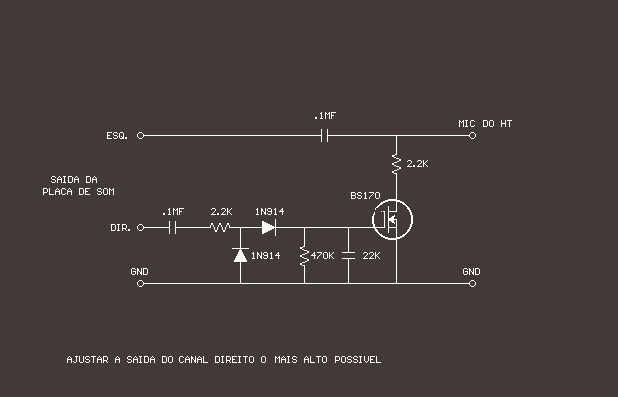

Circuito com vox para ser utilizado em HT

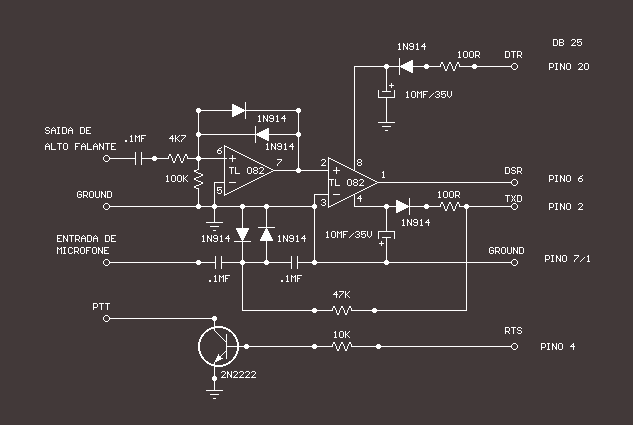

Circuito para fazer SSTV através da porta COM2
