Kenwood TM-V7E

De kenwood TM-V7E heeft een hele goede reputatie onder de radioamateurs.

Hij is ook wel bekend onder de bijnaam “het blauwe wonder”.

Wanneer je de specificaties leest begrijp je ook waarom,

Het is inderdaad een wonderdoosje en bijna ongelofelijk wat deze amateurset allemaal kan terwijl de fysieke afmetingen zo gering zijn.

Deze set heeft echter twee voorname tekortkomingen,

Namelijk

• het display wil nog wel eens kuren vertonen waardoor er strepen in het display verschijnen.

Dit euvel is inmiddels alom bekend.

• echter veel minder bekend is dat het middenfrequent na verloop van tijd verloopt.

Dit euvel kun je met een geijkte communicatie test set heel goed meten,

Maar wie heeft er nu zo’n geavanceerd meettoestel?...hééél weinig amateurs!

Dat is dan ook de reden dat deze tekortkoming vaak onopgemerkt blijft.

Ik heb vandaag 13juni2011 een tweede exemplaar op de kop getikt.

Thuis aangekomen uiteraard meteen het “nieuwe” speelgoed aan de testset gehangen.

Op het internet kon ik eigenlijk nergens iets vinden over de locatie van het middenfrequent waardoor ik was aangewezen op de servicemanual en het schakelschema.

Hieronder heb ik de foto’s van de operatie gezet.

Het display was op de foto niet te lezen i.v.m. spiegeling,daarom heb ik de tx fequentie er maar ingeplakt met fotoshop.

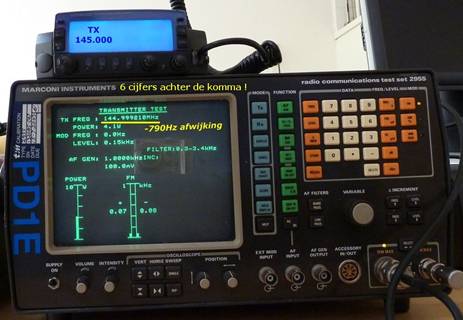

Hier kun je duidelijk zien dat het middenfrequent opnieuw moet worden gekalibreerd.

145.000MHz afwijking afgerond 800Hz

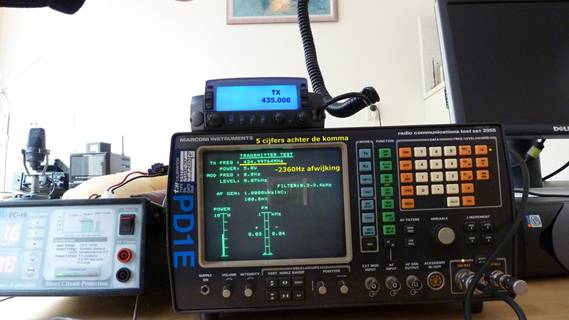

145 x 3 = 435MHz en de afwijking verloopt lineair mee 800 x 3 = 2400Hz afwijking.

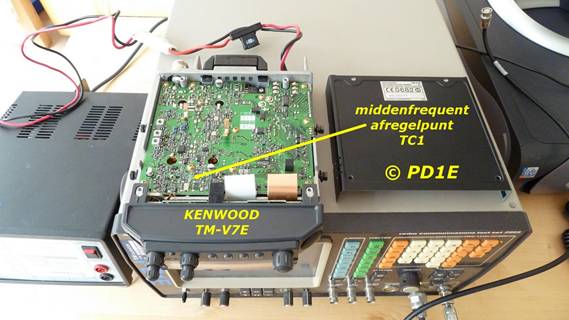

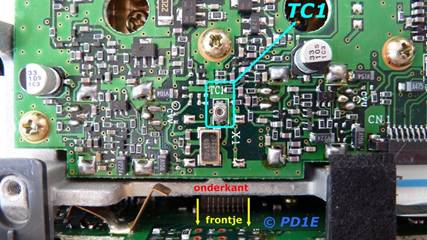

Het middenfrequent bevind zich aan de onderzijde van de set.

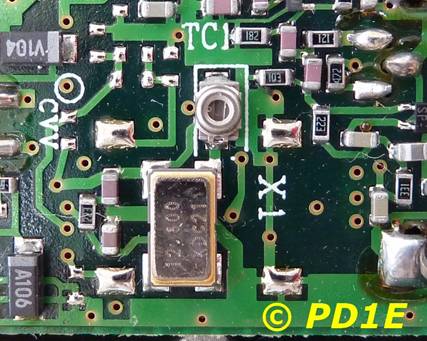

Wanneer je deze condensator met de klok meedraait (rechtsom) gaat de frequentie omhoog .

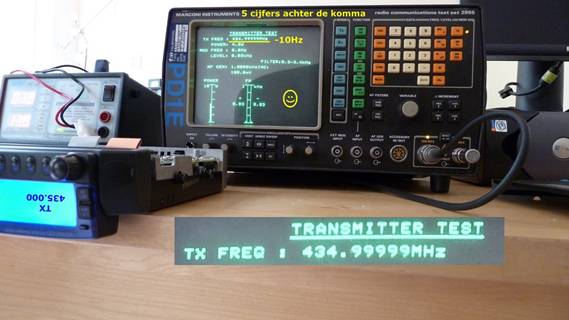

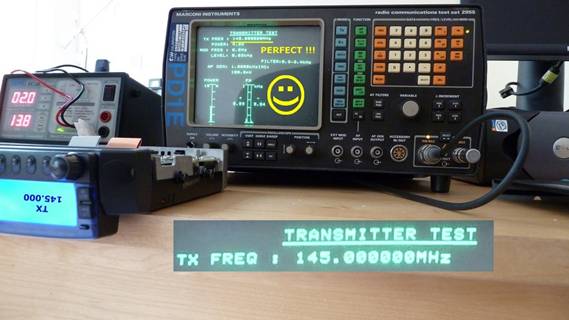

Na het succesvol afregelen maakte ik de volgende foto’s

Deze set kan weer heel wat jaartjes mee en ik hoop er nog heel veel plezier van te hebben.

Tevens hoop ik dat medeamateurs iets hebben aan deze versimpelde omschrijving.

Met een nauwkeurige frequentieteller kun je de ergste afwijking ook al verhelpen.
