144 MHz pagina


Omdat ik veelal QRV ben op 144 MHz heb ik al aardig wat eindtrappen geprobeerd. Diverse uitvoeringen met o.a. een MRF317, 4X150, 4CX250, 4CX350, 2x MRF174 balans en een TB3/750 buis.

Enkele foto's van de combi eindtrap voor 2m en 70cm met elk een 4X150 gebouwd door Jos PA3ACJ en Martin PA0PYL. Deze eindtrap gaf bij 10 Watt input ruim 150 Watt op beide banden. Probleem was in eerste instantie de teflon isolatie in de anode kring die er telkens uit vloog bij 1500 Volt en dat is opgelost. (info hierover kunt U via mail krijgen).

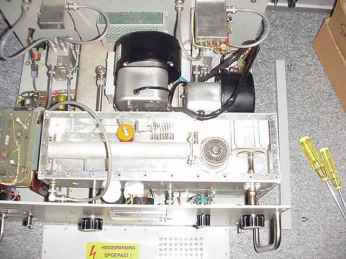

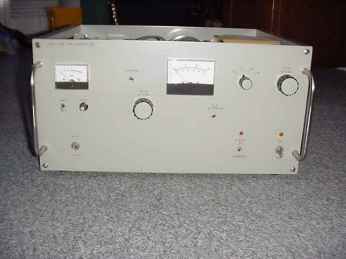

Voorkant combi PAcombi PA binnenkant

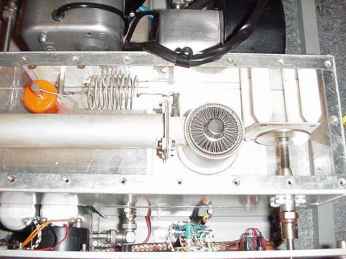

4X150closeup2m


De eindtrap met de MRF317 geeft ca 100 Watt bij 10 Watt RF input op 27 Volt. Maximaal mag er 28 Volt gebruikt worden op de collector, maar ik heb ��n Volt veiligheidsmarge genomen. De stroom is maximaal 8 Ampere.
Deze eindtrap komt uit het ATF3 telefoonnet en is voor FM bedoeld. Om voor SSB te kunnen gebruiken moet er een bias instelling gemaakt worden. Dit kan heel eenvoudig door de spoel los te solderen van de basis die als RF choke dient. Hiervoor in de plaats zet je een ferrietkraal, diode en weerstand conform onderstaand schema.

bias2m binnenkant2m front

De MRF174 is afkomstig uit een voormalige Semafonie eindtrap en kan per stuk 125 Watt leveren. Volgens de Philips datasheet geeft ��n MRF174 bij 200MHz, 16 Watt input en 28 Volt spanning een output van 135 Watt. In de semafonie eindtrap staan er twee in balans (parallel) en dat was veel belovend. Op 27 Volt en max 35 Watt input kwam er ruim 200 Watt uit op 144 MHz. Ik hou altijd 1 Volt marge ... just to be safe. Een paar Watt meer merkt een tegenstation toch niet. Ga maar na: 3dB extra gain, ofwel je vermogen verdubbelen van 100 naar 200 Watt geeft slechts een halve S-punt winst !!! Een betere en hogere antenne doet veel meer.

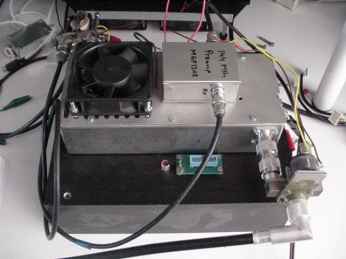

Foto's van de eindtrap en het binnenwerk inclusief de simpele aanpassingen:
kastmodificatie

Tot slot mijn laatste aanwinst een mooie buizen lineair met een Philips TB3/750 ... jawel, het type nummer zegt al veel. Deze buis (glas) geeft 800 Watt op 144 MHz bij maximaal 80 Watt input. Ik heb het op een HP power meter nagemeten en het klopt echt ! Als je de buis goed op z'n donder geeft wordt hij mooi rood en de warmte productie is enorm. Een extra blower om de hete lucht af te voeren is dan wel nodig.

TB3-750kast vhf Pa

Sinds december 2009 heb ik de amplifier van PA2DW overgenomen en deze bevat een GS35b. Dit is een Russische buis met een maximaal vermogen van 2.5kW.
Op 144MHz geeft deze bij insturing van 50W een output van 800W. Ik heb het stuurvermogen opgevoerd en uiteindelijk 1200W op de meter gezien.
Gezien ik WSJT gebruik voor EME laat ik de buis op 800W draaien en zal de warmte productie niet zo hoog zijn.
De blower kan de warmte goed afvoeren, dus overheating zal niet zo snel gebeuren als je de zaak in de gaten blijft houden.
In de mast hangt een coax relais type Tohitsu CX-520D die geschakeld 300W kan verwerken. Met de sequencer wordt eerst geschakeld en dan pas RF vermogen toegevoerd.
Het contat blijft heel en verdampt niet. Dus 1200W er doorheen gaat nog goed.

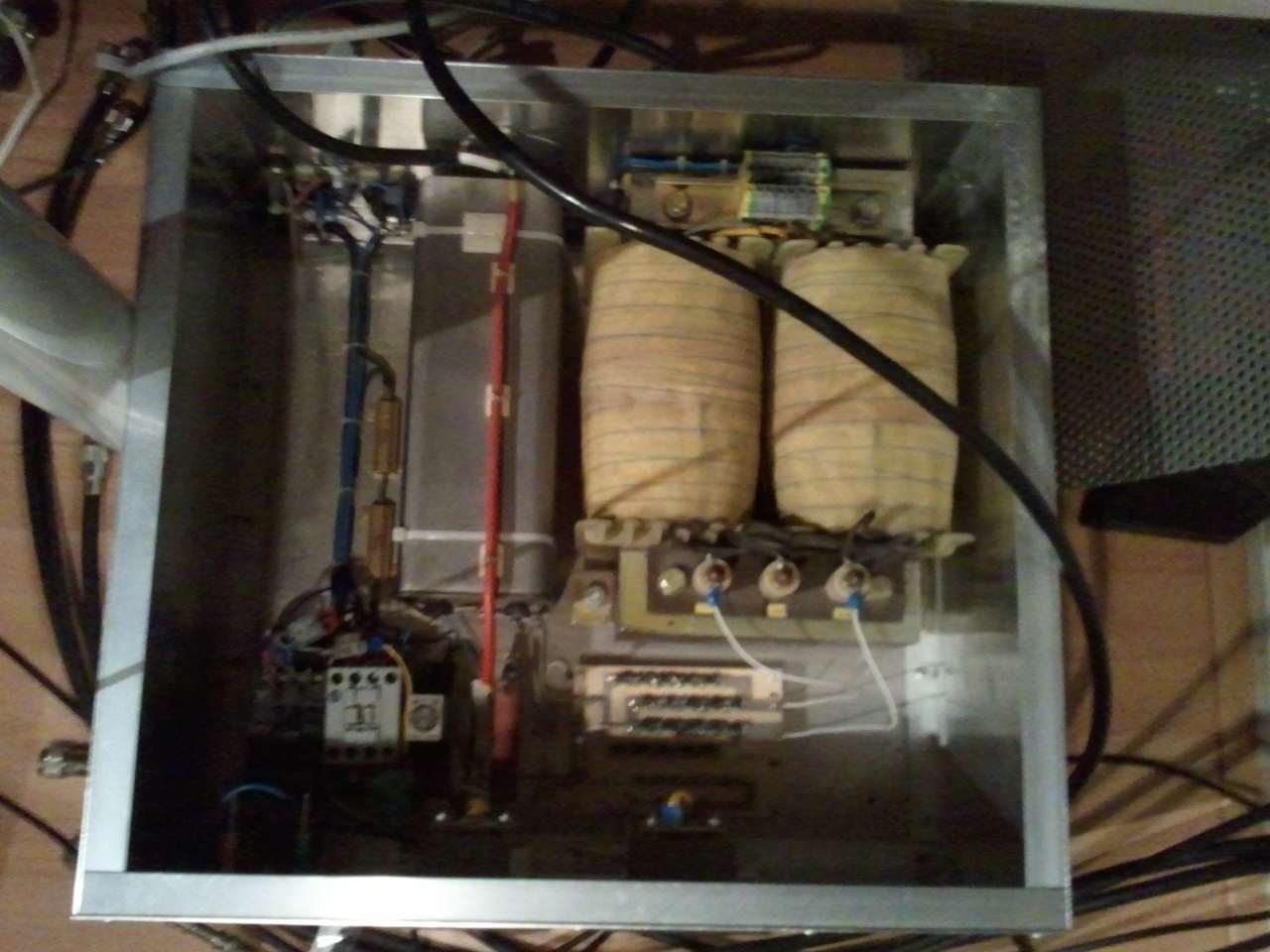

Foto PA GS35b met hoogspanningvoeding 4kV /1,5A:

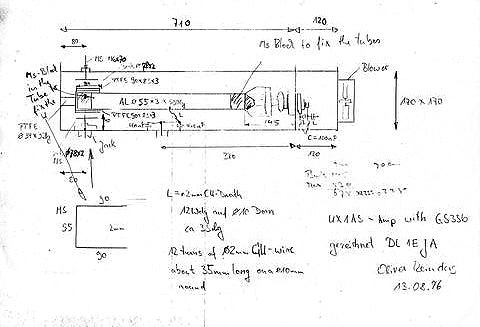

Schema:

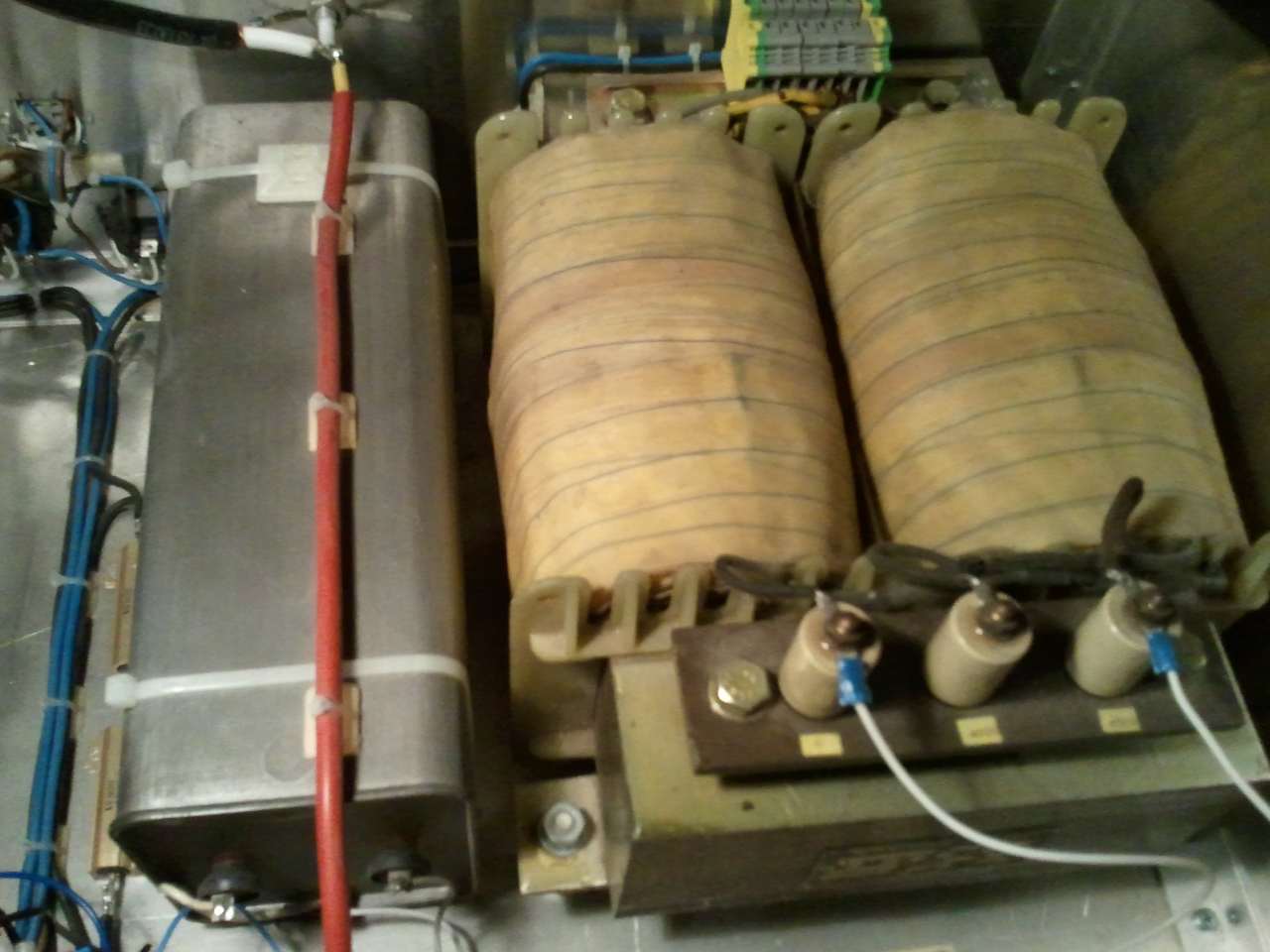

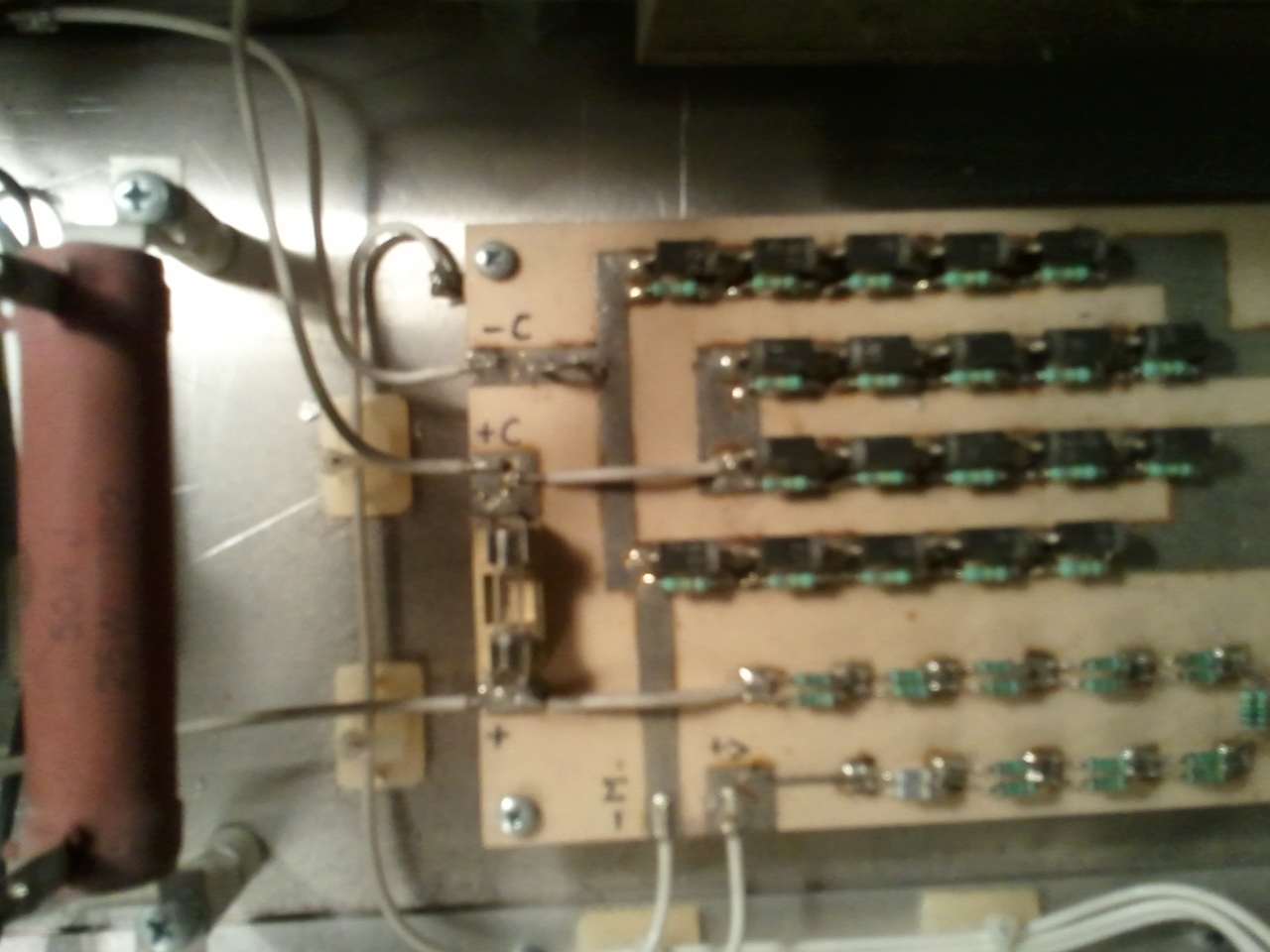

Voeding foto's:
