13 cm Amateur Televisie pagina


Voor 13cm amateur televisie gebruik ik bestaande ontvangst- en zend modules die te koop zijn bij de firma Van Dijken in Groningen. De ATV TX geeft standaard 17 mw alwaar je een klein eindtrapje achter kunt zetten van 300mw of 1 Watt. Als je meer vermogen wilt hebben dan moet je bijvoorbeeld een eindtrap van een UMTS zender (2100 MHz) gebruiken. Deze komen van Ericsson uit Zweden (via ON9CJX) en geven bij 4mW input ca. 40 Watt output. Enkel een paar kleine mutaties op de print uitvoeren en het werkt.

De ATV ontvanger:
atvrx

De ATV zender:
atvtx

Bij de zender heb ik de up- en down toets gemonteerd op het front van een kastje. Met een semirigid coax kabeltje wordt de RF output via de SMA connector naar buiten gevoerd. Standaard kloppen de audio kanalen niet, ze zitten rond de 6 MHz. Bij amateur televisie wordt 7.2 en 7.02 MHz audio gebruikt. Ik heb de spoel kerntjes omgewisseld voor andere ferriet typen en afgeregeld op 7.2 en 7.02 MHz. Met behulp van een HF ontvanger kun je mooi controleren of je op de juiste frequentie zit. Gewoon een oppik lusje erbij houden.

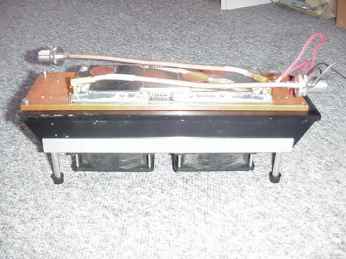

De 13cm eindtrap met koelblok en extra blowers gemonteerd:

13cm 40 Watt

Tegenwoordig zit alles in een 19 inch kast, dus zowel 13cm als 23cm en gebruik ik Mitsubishi power modules. De 23cm DE21 GSM spullen zijn weer weggehaald en dat scheelt weer ruimt in de shack.
