Stationsbeschrijving test-repeater PA1FP uit Hoorn



Na een lange periode is het er dan van gekomen, het test-relais van PA1FP!

Na aanschaf van de bekende rs9044 van Radiosystem, en de aanschaf van de software van

PA4DEN, ben ik aan de knutsel gegaan, en kwam tot de ontdekking dat dit apparaat over zeer

goede specificaties beschikt. De repeater staat voorlopig 24 uur ter beschikking als experiment!

Probeer het relais gerust uit, ik ben zeer nieuwsgierig naar de resultaten, je kunt de resultaten eventueel

mailen naar: PA1FP@AMSAT.ORG

Hier volgen de station-gegevens:

Call: PA1FP (Frank)

Lokatie: JO22MP

Baken: PA1FP TEST  (om de 4 minuten)

Shift: 7.6 MHz

Vermogen zender +- 48 Watt

Ingangsfrequentie:  431.7125

Uitgangsfrequentie: 439.3125

Antenne: Comet gp15 (14 meter hoog)

Gateway: De repeater staat dag en nacht gekoppeld aan echolink.

Het is dus mogelijk dat je de meest exotische calls hoort op deze locale repeater, waar je dus

ook nog zeer comfortabel mee kan communiceren!!!  Voor meer info: www.echolink.org

Voor meer gegevens zie onderstaande foto's!

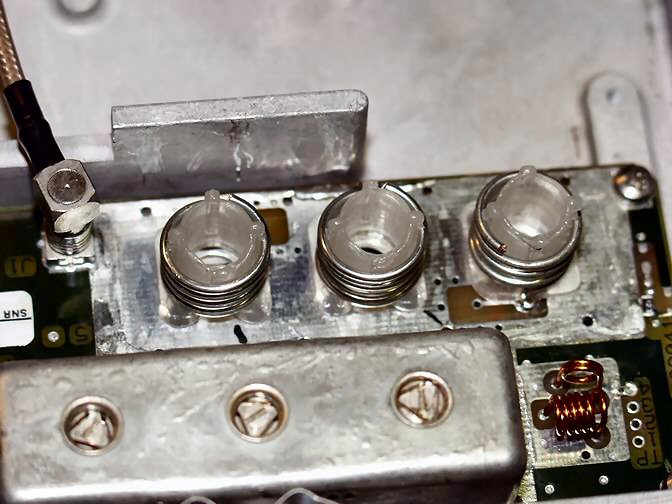

De foto boven laat zien de ombouw van de helicals, ik heb bewust gekozen voor deze methode, om een

zo hoog mogelijke q-factor zien te halen, het is even een moeilijk karwei, maar het loont wel, het bleek

na een meting met 2 verschillende sets dat deze methode een betere signaal/ruisverhouding had, t.o.v. een

filter die afgestemd was d.m.v. opgelijmde kerntjes op de afregelschroefjes!

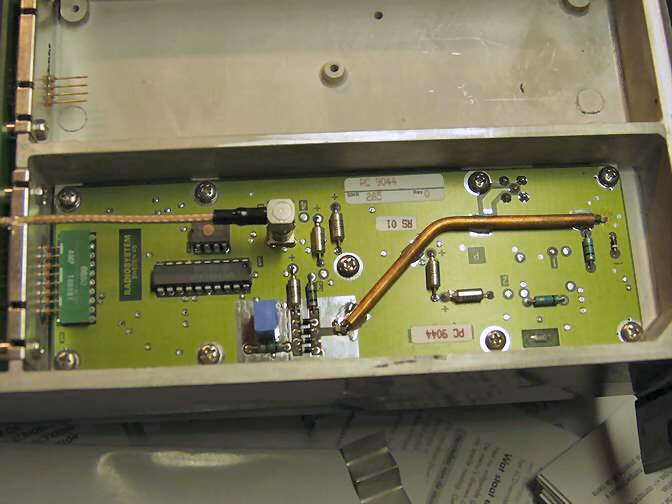

Het P.L.L. van de ontvanger, ik heb van c'tjes verwijderd en daarvoor in de plaats een trimmertje

gesoldeerd, ik kreeg hem niet lockend met een vaste c!



P.L.L. van de zender, later heb ik de methode met de trimmer ook hier toegepast!



De fraaie eindtrap van de zender! hier hoefde niets aan gemodificeerd worden!

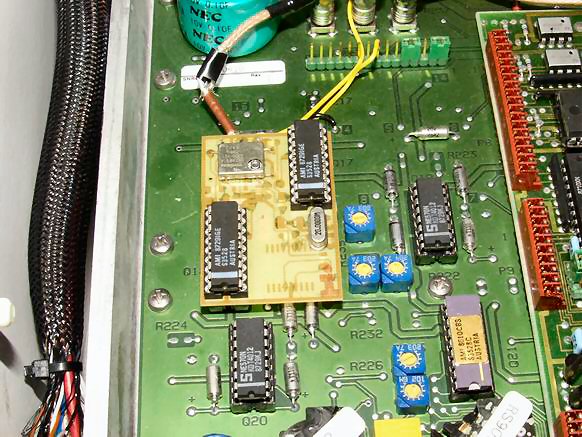

Het opsteekprintje voor sub-audio (werkt alleen voor tx, wie heeft voor mij een oplossing voor rx??)

Ook op dit printje de tcxo.

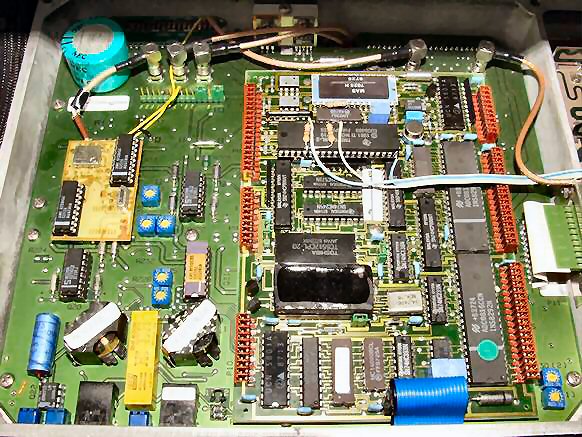

Een compleet overzicht van de bovenkant, het zwarte blokje is de nieuwe software (PA4DEN)

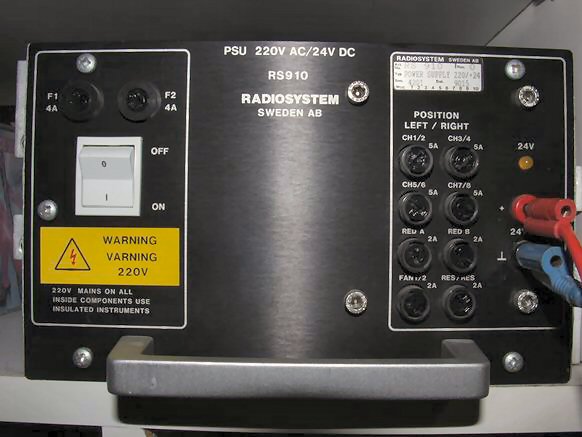

En natuurlijk de bekende voeding rs910, ik heb er trouwens ook 1 omgebouwd naar 13.8 volt!

Het is een fijn werkpaard met zeer veel amperes!!!



Het gebruikte filter van cellwave, er zijn nieuwe schroeven ingezet om het afregelen te vergemakkelijken!

Het is verbazend hoe goede onderdrukking dit filter heeft! (zie hieronder de meetresultaten!)

Henk pe1hbc bedankt voor dit prachtige geschenk!

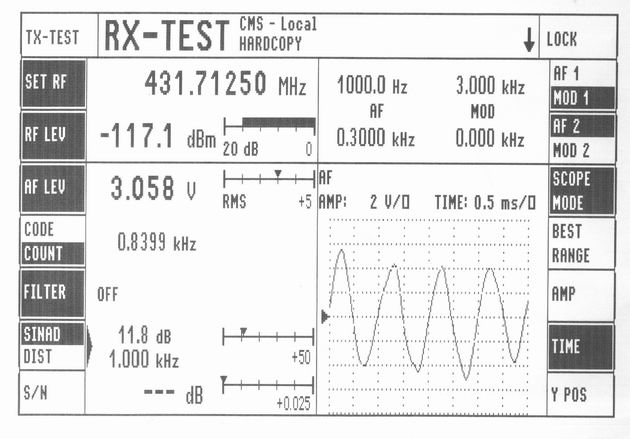

Metingen van de ontvanger.

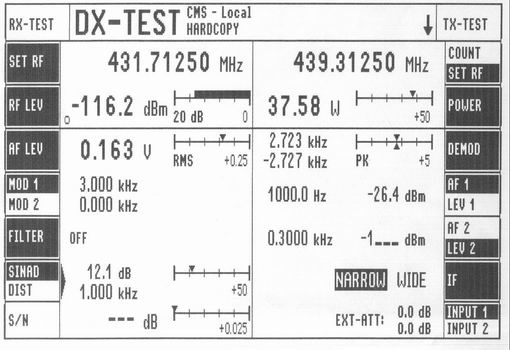

Metingen van de zender, je kan zien dat er ongeveer 10 watt in het filter verloren gaat!

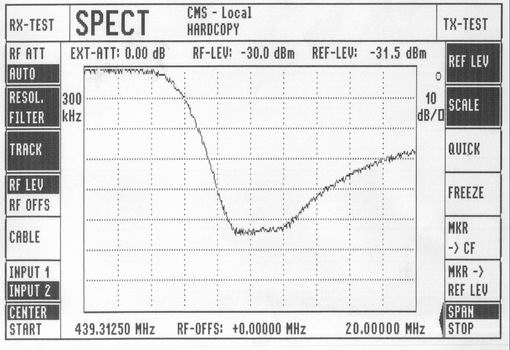

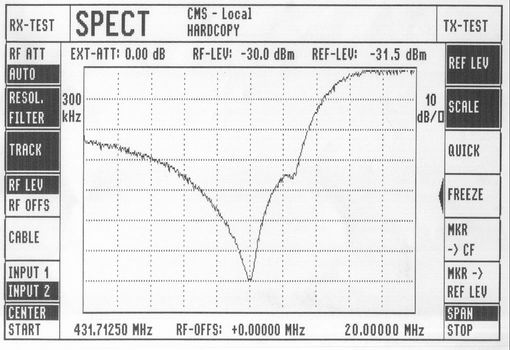

En vervolgens de uitdraai van het filter, let op! de bovenste lijn is al -30 db, de demping

is dus ongeveer 100 db!!!!



Zo, dat was het dan, voor vragen en/of opmerkingen kan je mij altijd mailen: pa1fp@amsat.org

Ik zit natuurlijk zeer regelmatig op 70 op luisteren of op 2 meter: 145.5625

Ook Jugo PE1DHI bedankt voor het afregelen van het filter en de ontvanger!!!!!

Zijn relais staat ook nog te draaien met ongeveer dezelfde configuratie op 439.5375 MHz.

En henk natuurlijk ook bedankt voor zijn gift van het duplex-filter!



F. Pereboom  28-09-2003
