Aqui você pode fazer download de programas de minha autoria (freeware). Por medida de segurança, todos os executáveis são zipados. Click no nome para fazer o download.
Programas para radio :

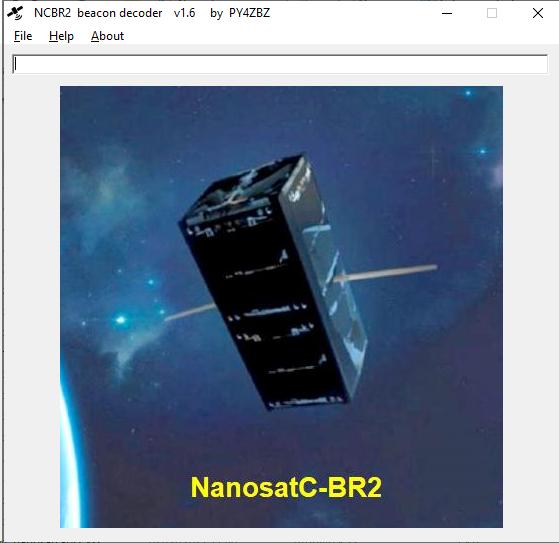

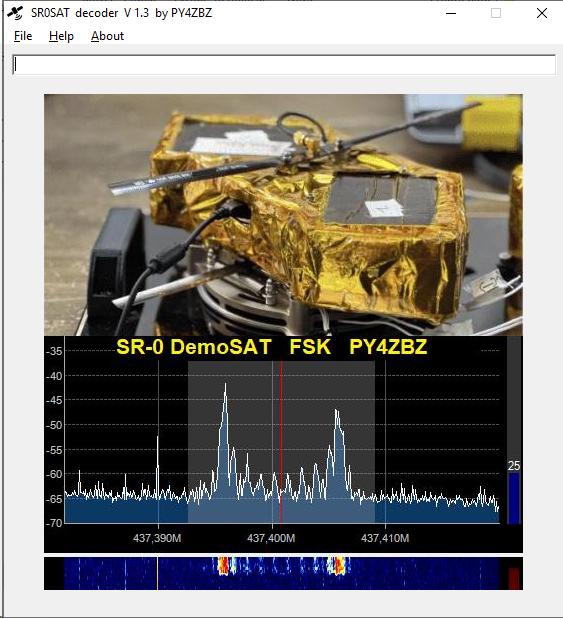

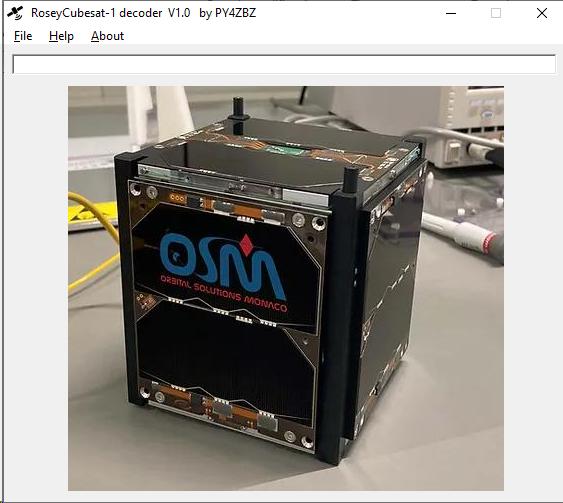

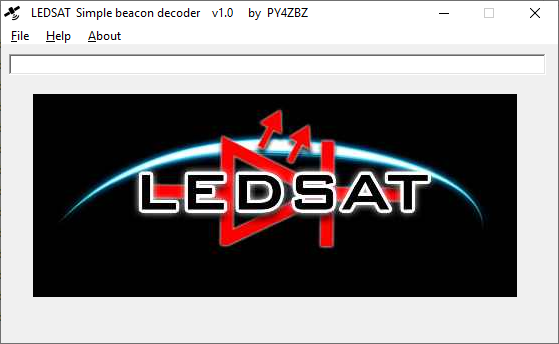

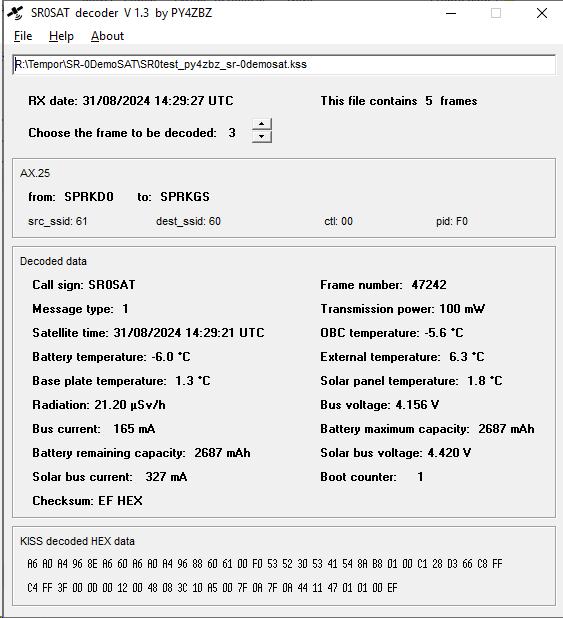

Decodificadores para arquivos *.kss (KISS) de satélites:
Outros programas:

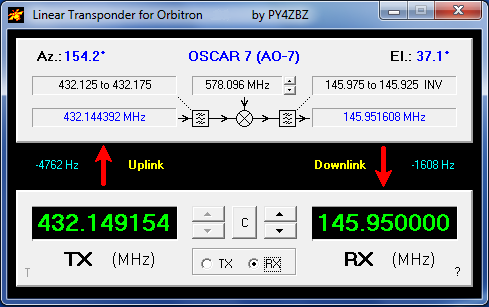

Linear Transponder for Orbitron. (V1.4)
O excelente programa de rastreamento de satélites, Orbitron, permite operar facilmente satélites com repetidor FM, pois nesse caso, como o satélite recebe e transmite em frequências únicas e FIXAS, permite ao Orbitron calcular as frequências na estação terrestre com efeito Doppler incluído, baseado nas frequências fixas do repetidor FM do satélite.
Mas num satélite com transponder linear, o Orbitron não calcula tão facilmente estas frequências, pois num transponder linear as
freqüências de transmissão e recepção do satélite não são únicas, mas abrangem uma determinada banda, e, o que é mais importante ainda, a frequência transmitida pelo satélite DEPENDE da frequência RECEBIDA por ele E da frequência equivalente do seu OSCILADOR LOCAL.
Portanto, o usuário que quiser mudar a frequência de subida é obrigado a mudar também a de descida, fazendo uma conta que envolve o oscilador local, calculo que o Orbitron não faz. Para melhorar esta situação, criei o programa cliente DDE para o Orbitron, chamado Linear Transponder
for Orbitron. O programa foi feito para os satélites AO-7 no modo B, HO-68, VO-52,
FO-29 e RADIOSCAF-B (ARISSat-1). Outros poderão ser adicionados no futuro. O programa verifica se as frequências de uplink e downlink estão dentro da banda passante do
transponder, incluído os desvios Doppler. Como os satélites mais velhos costumam apresentar um pequeno erro na frequência do oscilador local, o programa permite corrigir este erro. No caso do AO-7, já está incluído um erro de -4
kHz, e para o FO-29 um erro de +2 kHz.
O programa opera de duas formas básicas: TX fixo ou RX fixo.
TX fixo - O usuário especifica (setas) a frequência fixa TX de subida e o programa informa a frequência na qual será ouvido o retorno, variável em função dos desvios Doppler up e down devidamente combinados.
RX fixo - O usuário especifica (setas) a frequência fixa RX na qual quer ouvir o seu retorno, e o programa informa a frequência de transmissão variável a ser usada, incluidos os desvios Doppler devidamente combinados.
A instalação é muito simples: basta copiar o MyDDE.exe na mesma pasta do Orbitron.exe. Para executá-lo, rodar o Orbitron, e em "Rotor/Radio", escolher o driver MyDDE e clicar no ícone ao lado. Escolher o satélite no Orbitron. Se não for um dos 4 mencionados, o programa mostrará apenas os dados informados (satélite) e calculados (estação terrestre) pelo próprio
Orbitron. Obs.: a finalidade do programa não é comandar equipamentos via CAT, mas apenas orientar o operador.
Doppler para o Orbitron, via CAT, para o FT-100 e FT-857
O programa Doppler.exe funciona como cliente DDE do Orbitron. Permite controlar automaticamente a frequência do radio de acordo com o desvio Doppler, calculado pelo Orbitron.
O Orbitron deve ter o intervalo de atualização ajustado para 1 segundo. O programa Doppler.exe ajusta a frequência do radio duas vezes por segundo, via CAT. Foi escrito para o FT-100 e FT857, mas pode servir para outros rádios que tenham comandos CAT idênticos, como por exemplo o FT-897 que tem o mesmo comando CAT (01 hex) para ajuste de frequência que o FT-857.
O programa não precisa ser instalado, apenas copiado numa pasta, por exemplo a mesma onde está instalado o Orbitron.
Mas para que o Doppler.exe apareça na lista de drivers DDE em "Rotor/Radio" do Orbitron, é preciso acrescentar as seguintes linhas no arquivo "Setup.cfg" na pasta "Config" do Orbitron:
[Drivers]
Doppler=drive:\caminho\doppler.exe
onde drive:\caminho aponta para a pasta onde está o programa Doppler.exe, que pode ser por exemplo a mesma pasta do Orbitron.

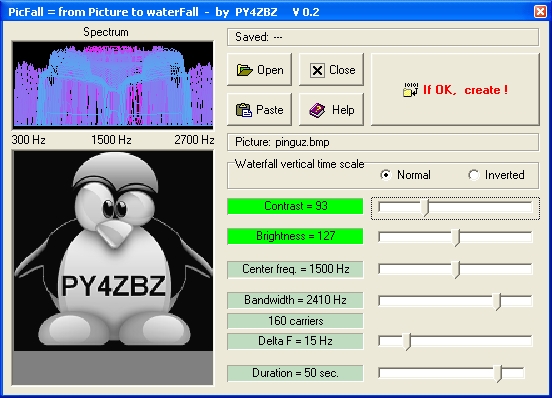

PicFall for Windows: gera imagens visíveis em waterfall.
Acima, tela do PicFall, e abaixo, como a imagem (observe os ajustes) chegou na Antártica ! :
Vejam mais imagens feitas com PicFall aqui.
DIGTRX : para fazer transferência digital de arquivos via radio. (Windows)
ROE.exe : permite ver interativamente as relações básicas entre ROE, perdas, potências, etc... de um sistema Transmissor-Cabo-Antena. (Windows) :
SatDown.exe : permite calcular o enlace de descida de satélite, fornecendo o resultado em unidades S (Windows) :
A nova versão 0.5 permite ver em escala exata a órbita do satélite em relação a terra e simular órbitas com parâmetros ajustáveis.
MusiSSTV.exe : Permite gerar imagens musicais para SSTV. ( Windows) :

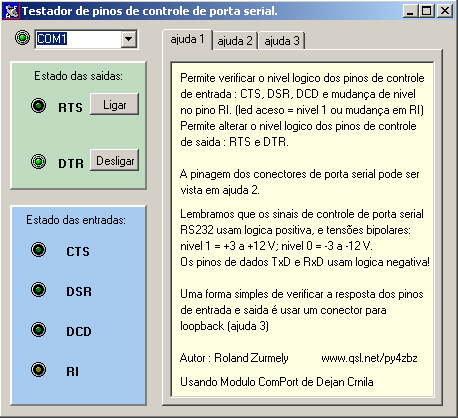

testser2.exe : para testar os pinos de controle (RTS, CTS, DTR, DSR, DCD e RI) de porta serial de computador. (Windows) :
Programas para DOS :
Como esses programas foram feitos para DOS, ainda rodam no Windows XP, mas NÃO no Windows 7 ou Windows 10, pois esses não tem mais suporte para DOS. Para rodar normalmente esses programas no Windows 7 ou 10, inclusive em tela cheia, basta usar o excelente emulador DOS: o DOSBox.
FMID : para gerar arquivo .mmv para o waterfall do MMSSTV no modo FM demodulator. (DOS)
PicFall.exe : para criar arquivos .mmv e .wav de imagens com tons de cinza, visíveis em qualquer waterfall FFT. (DOS)
Germmv.exe: Gerador de arquivos.MMV para o waterfall do MMSSTV no modo FFT. (DOS)
MCMTHELL.exe
: Para fazer QSOs em MCMTHELL (TX e RX) (experimental). (DOS)
testsern.exe
: para testar os pinos de controle (RTS, CTS, DTR, DSR, DCD e RI) de porta
serial de computador. (DOS).
DosProg.zip :
Contém FMID, PicFall, Germmv, MCMTHELL, Testsern e zbzhell.
Programas didáticos:
RZ1 : Permite visualizar o teorema de Fourier, ou seja ver a relação entre forma de onda e espectro, com opção tridimensional, permitindo construir qualquer forma de onda com até 11 harmônicos. Mostra como funciona a modulação QAM e mais...

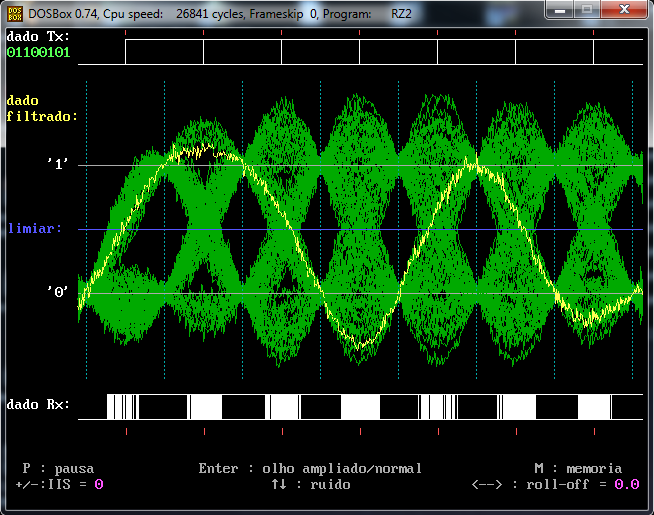

RZ2 : Teoria da amostragem digital, filtro de Nyquist, reconstituição do sinal PAM, aliasing, diagrama do olho e mais...
RZ3 : Permite visualizar orbitas de satélite em escala e velocidade relativa, calcular orientação de antenas para satélites geoestacionários, calcular a relação sinal/ruído de enlace de satélite, calcular ganho de antena parabólica e visualizar o seu formato de acordo com F/D, visualizar como se formam ondas estacionárias para qualquer relação Zc/Z0 e ver os valores da ROE (SWR) e coeficiente de reflexão e ainda cálculos de atenuação de propagação em VHF, UHF e SHF.
RZ4 : Trata de cores e fase de vetor de crominância em TV a cores (PAL ou NTSC), teste do retardo/ganho luminância/crominância e permite calcular e visualizar os produtos de intermodulação CSO e CTB em CATV.
RZ5 : Mostra a lei de refração e os princípios de propagação nas fibras ópticas.
Download
dos cinco programas : rz12345.zip
(somente 234KB) (DOS)
Para brincar:
Stereogr.exe : Se você consegue
enxergar estéreogramas, (nem todo mundo consegue...), veja o efeito fantástico
de profundidade de campo na própria tela do seu micro, onde o fundo
da imagem aparecera bem no fundo da tela e o texto que você digitou
flutuando na frente ...
Para quem nunca viu estéreograma, olhe para a tela deixando a visão
como se fosse olhar para longe, observando algum padrão repetitivo
na imagem (no caso o PY4ZBZ) até conseguir sobrepor as imagens percebidas
pelos dois olhos, deslocadas da distancia de repetição do
padrão, ou seja, em vez dos dois olhos convergirem para o mesmo
ponto da imagem, o olho direito converge para um ponto do padrão
enquanto o esquerdo converge para o mesmo ponto do padrão imediatamente
a esquerda. (É preciso treinar um pouco...) O cérebro controlara
a nova convergência dos olhos graças ao padrão repetitivo
e fundirá as duas visões deslocadas numa só, dando
o efeito tridimensional cuja profundidade depende de parâmetros internos
do programa que gerou o estéreograma. (forçando visão estrábica,
o que acho mais difícil, (mas tem gente que consegue) o olho esquerdo
convergindo para o ponto do padrão imediatamente a direita, o efeito
é inverso). (imprimindo em papel as vezes facilita a visão
do estéreograma). (DOS)
v. 21-04-2023
