40 dB's Lavpas - 50 ohm's HF - Filter
	TVI er noget grimt noget både for een selv og ikke mindst for naboerne. Med dette filter har jeg TV-Antenner i samme mast som mine HF-Antenner uden der er nogen problemer så det er helt klart et af de 'småprojekter' man skylder sig selv og ens naboer at lave. Se data nederst på siden.

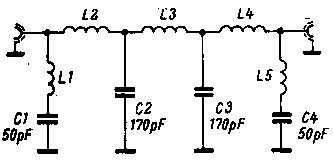

L1 og L5 = 7 vindinger 1.2 m/m cul på 10 m/m dorn. L2 og L4 = 9.5 vinding 1.2 m/m cul på 10 m/m dorn. L3 = 13.5 vinding m/m 1.2 m/m cul på 10 m/m dorn.	Output over 36 MHz er med dette filter dæmpet 40 Db. Spolerne dykkes til resonans på følgende frekvenser: L1 og L5 = 44.4 MHz. L2 og L4 = 32.5 MHz. L3 = 25.5 MHz. Indsætningstab mindre end 0.1 dB ----------------------------------------- Har du spørgsmål er du velkommen til at sende et ---- [email protected]
