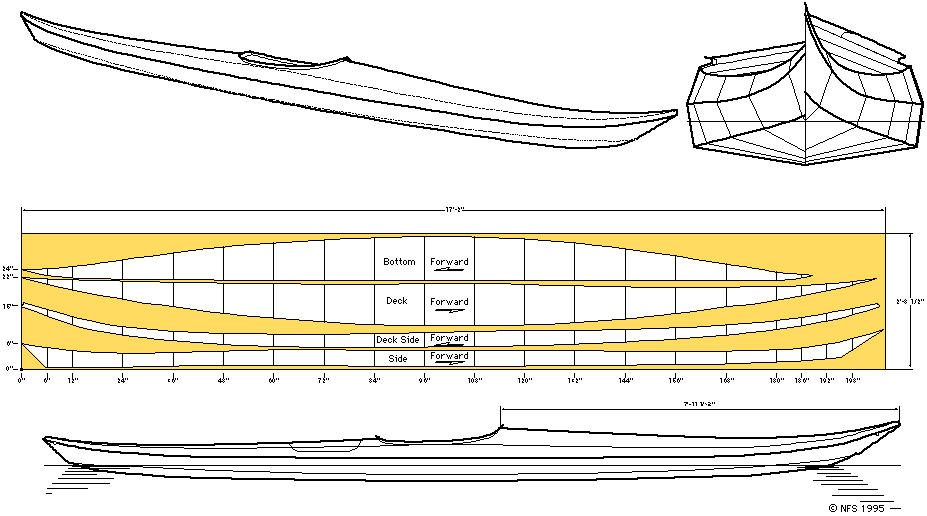

En la imágen (click para una versión mas grande), esta representada la forma del kayak, y un plano de la ubicación de los paneles sobre la madera. Si no funciona (el click), hacer un click derecha y eligir 'guardar destino como...'.

Como habrán notado, faltan la mitad de las partes! Lo que se hace, para además garantizar una copia perfecta, es apilar dos capas de terciado, y cortar las partes correspondientes simultáneamente.

Uso de las tablas

Hubo algo de confusión sobre el uso de las tablas para confeccionar el plano a tamaño completo, entonces aquí una breve explicación sobre la técnica a utilizar.

Utilizaremos una parte de la segunda tabla:

Para convertir esta tabla en un plano seguir los próximos pasos:

Paso 1: Línea de referencia

En el paso anterior, obtuvimos dos placas de madera de 5.30 metros de largo y 80 cm de ancho. Estas placas, las juntamos con el 'lado bueno' (que va estar del lado exterior) enfrentados. De esta forma se proteja mejor. Tratar de realizar una superficie plana donde apoyar las placas en forma horizontal, y sin deformaciones.

Luego, hay que trazar una línea de referencia a lo largo de las placas, como lo muestra la imagen que sigue:

Para ayuda el trazado de la línea, es conveniente utilizar un hilo, como muestra la imagen.

Esta línea es muy importante, ya que la precisión de lo que sigue depende enteramente de ella!

Paso 2: Líneas verticales

Ahora es preciso, trazar líneas perpendiculares a la línea de referencia. Para facilitar el trabajo (y mejorar la precisión) corté primero una escuadra grande de un trozo de madera que sobraba.

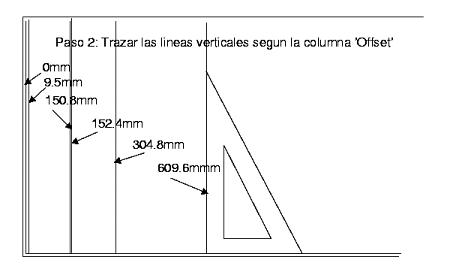

Luego, trazar la primera línea (cerca del borde izquierdo, marcado con 0mm en el dibujo). Y seguir con las líneas de 9.5mm, 150.8mm etc. Estos números son lo que aparecen en la primera columna de la tabla (columna amarilla).

Paso 3: Marcar los cruces

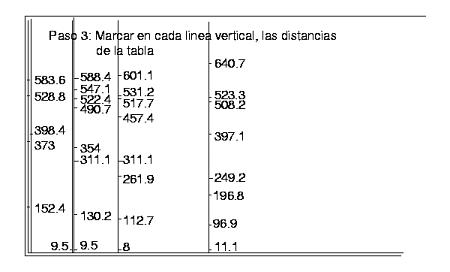

Ahora, en cada línea, marcar, desde la línea de referencia, a las distancias de cada línea de la tabla. Por ejemplo, en la línea donde dice '0.0' en la columna de Offset, aparecen los números: 583.6, 583.6, 528.8, 528.8, 373.0, y 152.4. Entonces, hacer una marca (siempre desde la línea de referencia) a 583.6mm, otra a 528.8mm, etc. (Claro está, que no es necesario de marcar dos veces a 583.6mm!)

Luego pasamos a la segunda línea perpendicular, a 9.5mm. Esta tiene una sola marca en la tabla, y bien a 398.4mm.

La tercar línea tiene solo una marca a 9.5mm, bien cerca de la línea de referencia.

Y, con paciencia, seguir con todas las marcas de la tabla!

Paso 4: Unir las marcas

Unir las marcas requiere un poco de destreza. El secreto es de lograr una línea fluida que une los puntos, y lograr que aparezca el dibujo en la parte superior de esta página. En otra página se encuentran fotos del trazado (no son muy visible en las reducciones).

Lo mas facil - me parece - es buscar algo flexible (pero no demasiado) y, tratando de unir cada vez 3 o 4 marcas, doblar esta 'regla' para obtener la mejor forma. Es dificil de lograrlo solo - una persona que tenga la regla y otra que hace el trazado con lapiz es mejor! En mi caso utilicé un trozo de guía pasacables de un metro de largo como 'regla flexible'.

Si aparece alguna marca que parece esta muy fuera del camino, volver a la tabla y corroborar si todo está bien. La forma es un poco extraña...

Conclusión
