Beschrijving 13Cm band Antenne .
Deze Antenne is zeer gemakkelijk te maken met wat oude rommel van op de zolder of Garage.
benodigdheden stukje koperen
buis 6 mm diameter circa 35 cm lang en wat ronddellen 4 stuks met een gat van 6 mm en 4 stuks met een gat van 10
mm en een buitendiameter van ongeveer 16 a 18 mm en voor de straler en stub een stuk koperdraad
( VOB van 4 karree) die eerst op lengte geknipt worden voor de stralers en ontdaan worden van het pvc isolatie

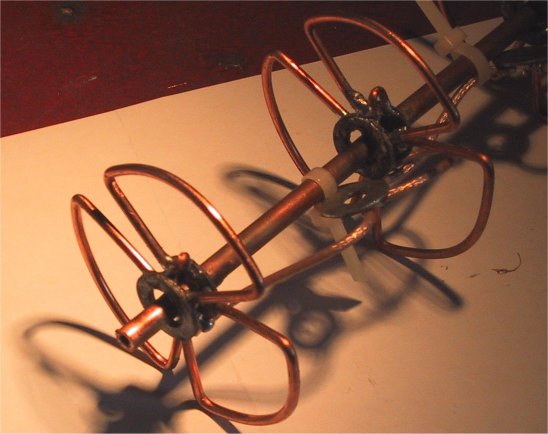

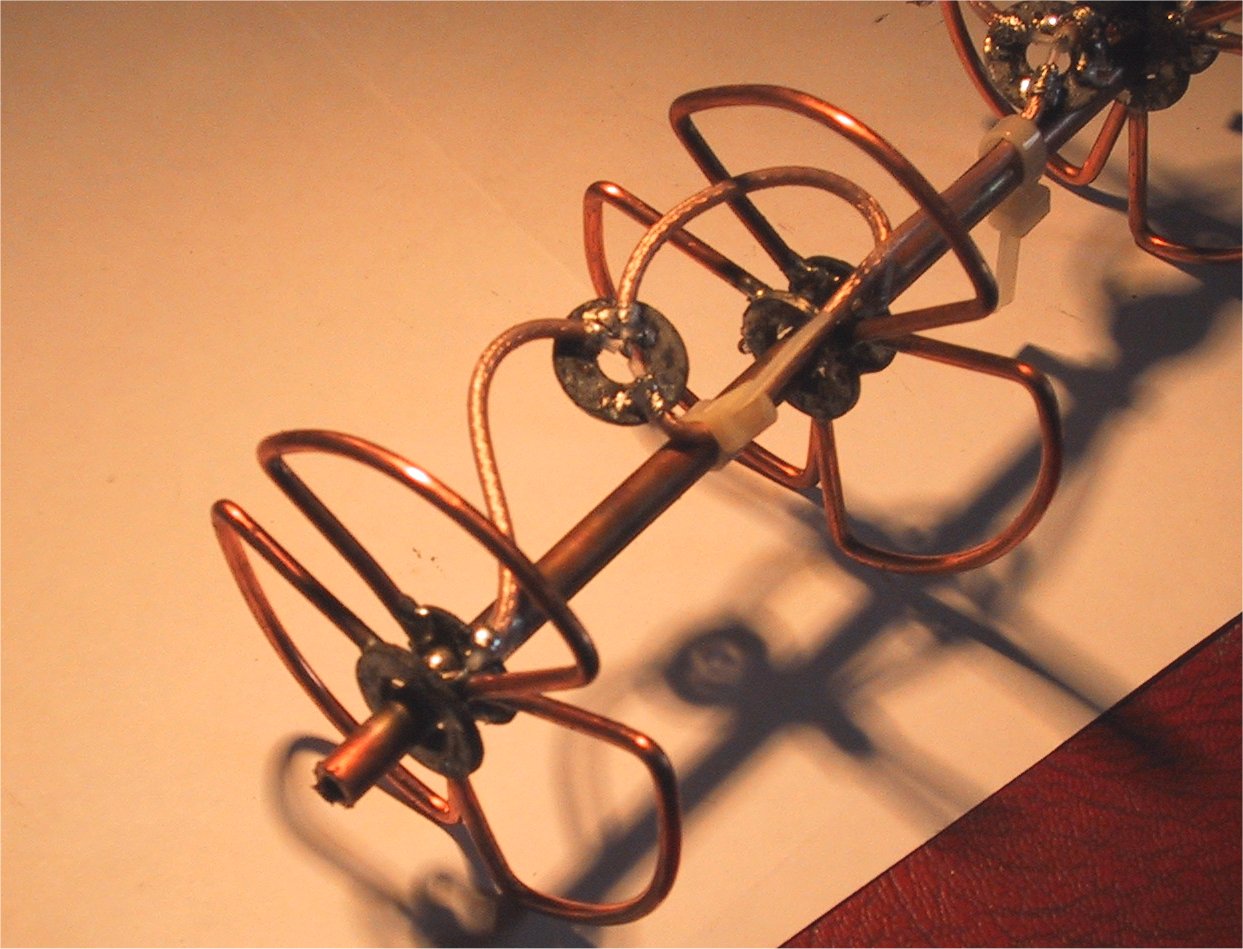

Werkwijze .! ,voor het solderen reinig eerst al het koperwerk en de
ronddellen , soldeer de eerste ronddel op de koperen buis op ongeveer 3 cm van het uiteinde
tracht die zo loodrecht mogelijk op de buis te solderen met zachtzilver solduur dan zit die
stevig vast en dient dus voor het bevestigen van de stralers , die stralers worden met thin solduur vast gesoldeerd op die rondel
dit is de massa kant van de straler ( thin solduur voor het temperatuursverschil daar anders het rondel weer zou los komen op de 6 mm buis)

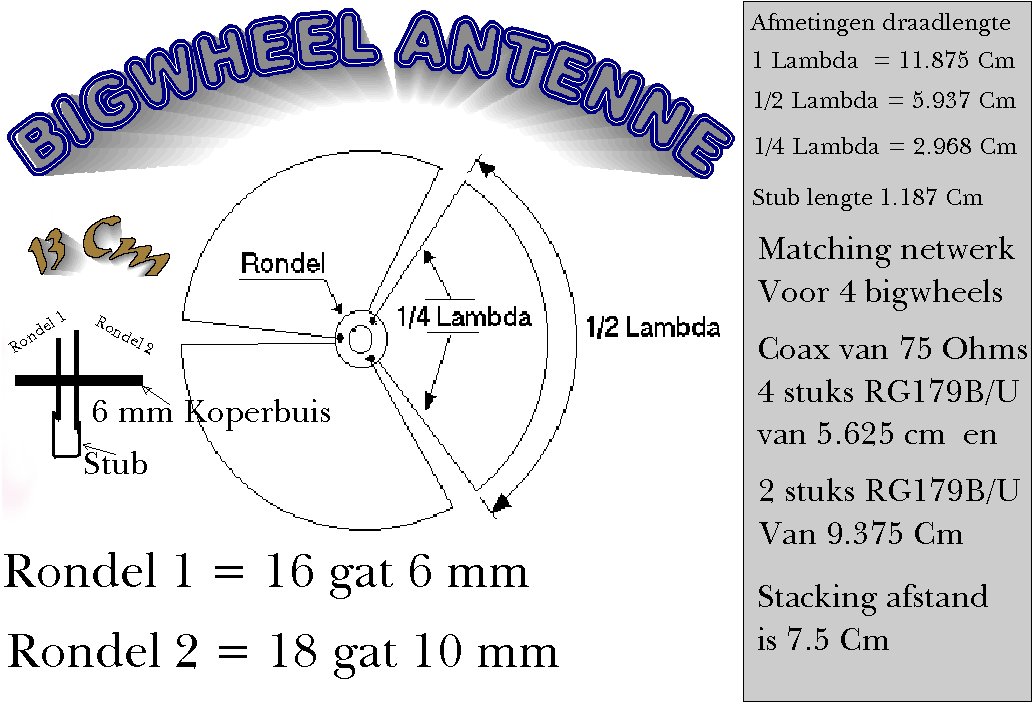

zie hier onder de afmetingen voor de 13 cm band .

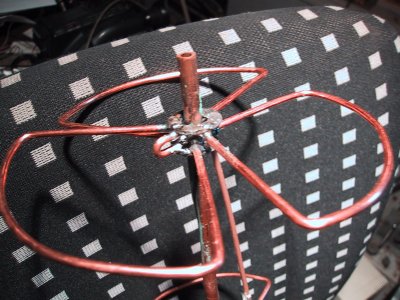

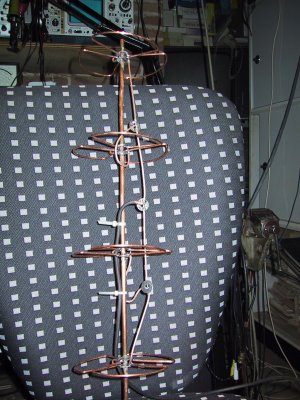

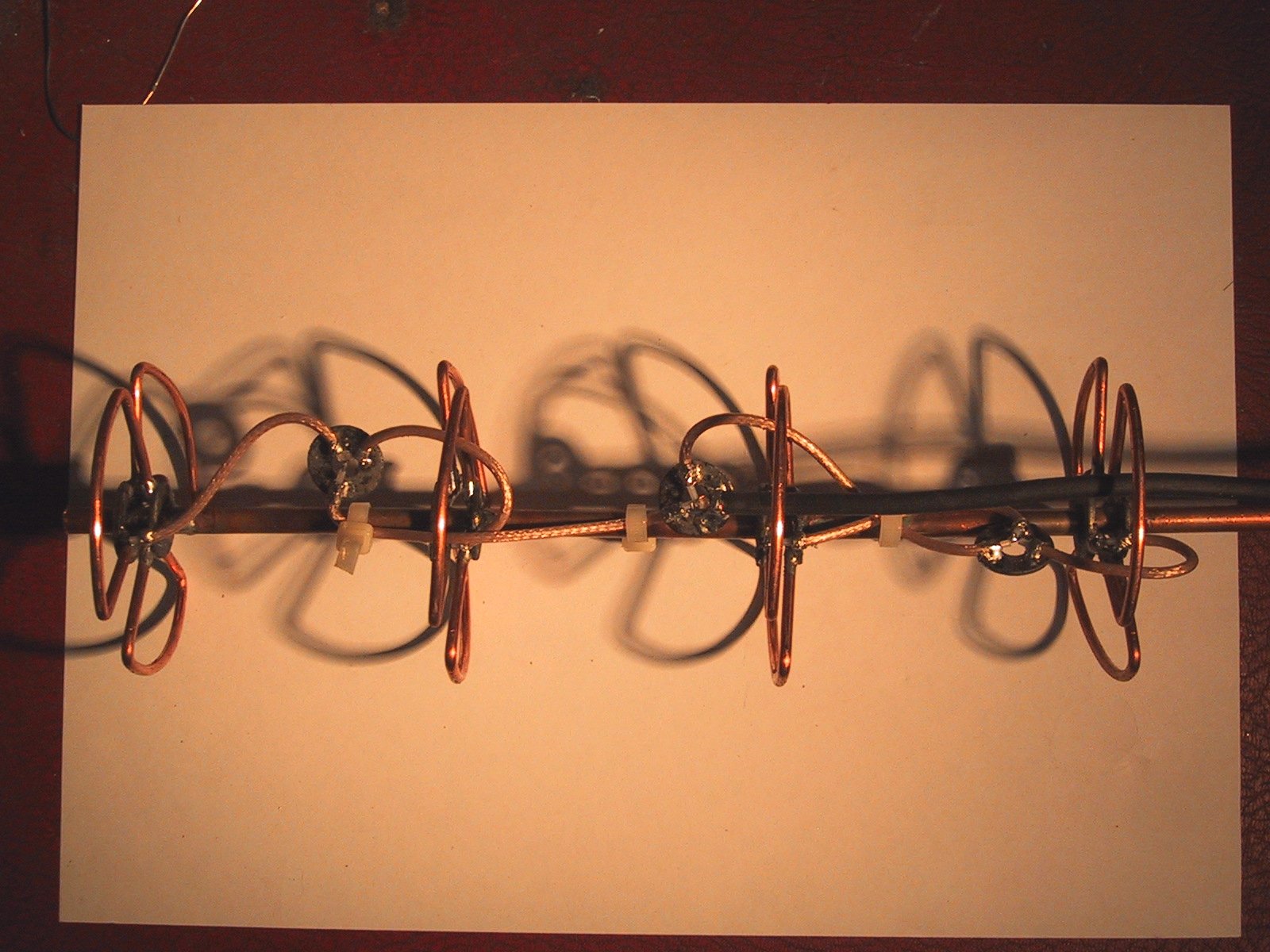

Hier onder fotos van een versie op 23 cm + de Afmetingen , Voor de rest van de bouw is alles ongeveer het zelfde als bij de 13 Cm antenne
Koperen Buis voor 4 bigWheels 6 mm dik en 60 Cm lang
de rondellen zijn de zelfde grote
de koperdraad is VOB 4 Karree
1 Lambda = 22.325 Cm
1/2 Lambda = 11.162 Cm
1/4 Lambda = 5.581 Cm
Stub = 2.232 m
Stack afstand = 14.88 Cm
Matching netwerk
6 maal een stuk RG179B/U 75 Ohms coax
Van 111 mm lengte .
Veel Plezier met het bouwen van een 13 Cm BigWheel Stacked ATV Antenne
