Baseband schakeling voor atv zender


deze pagina is ingescand uit CQ TV

Baseband Schakeling

Deze schakeling werd gescand uit CQ_TV

Zij werdt ontworpen om een gemodiffierde LNB
Mee aan te sturen en zo klank en beeld te kunnen moduleren

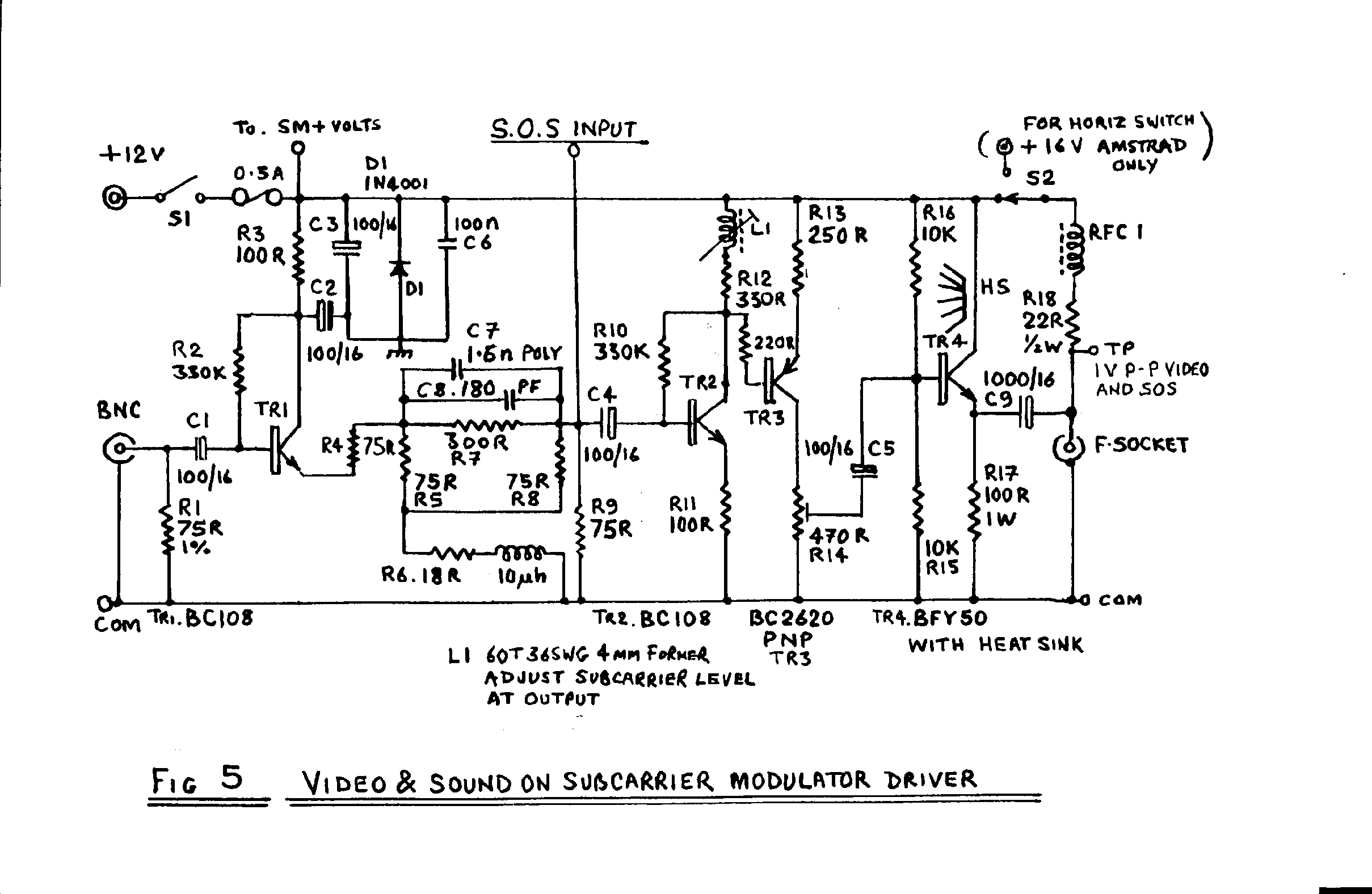

Deel 1 is de Video en Subcarrier schakeling


Deel 2 is de Klank Carrier module van 6 tot 7.5 Mhz.


Baseband_1

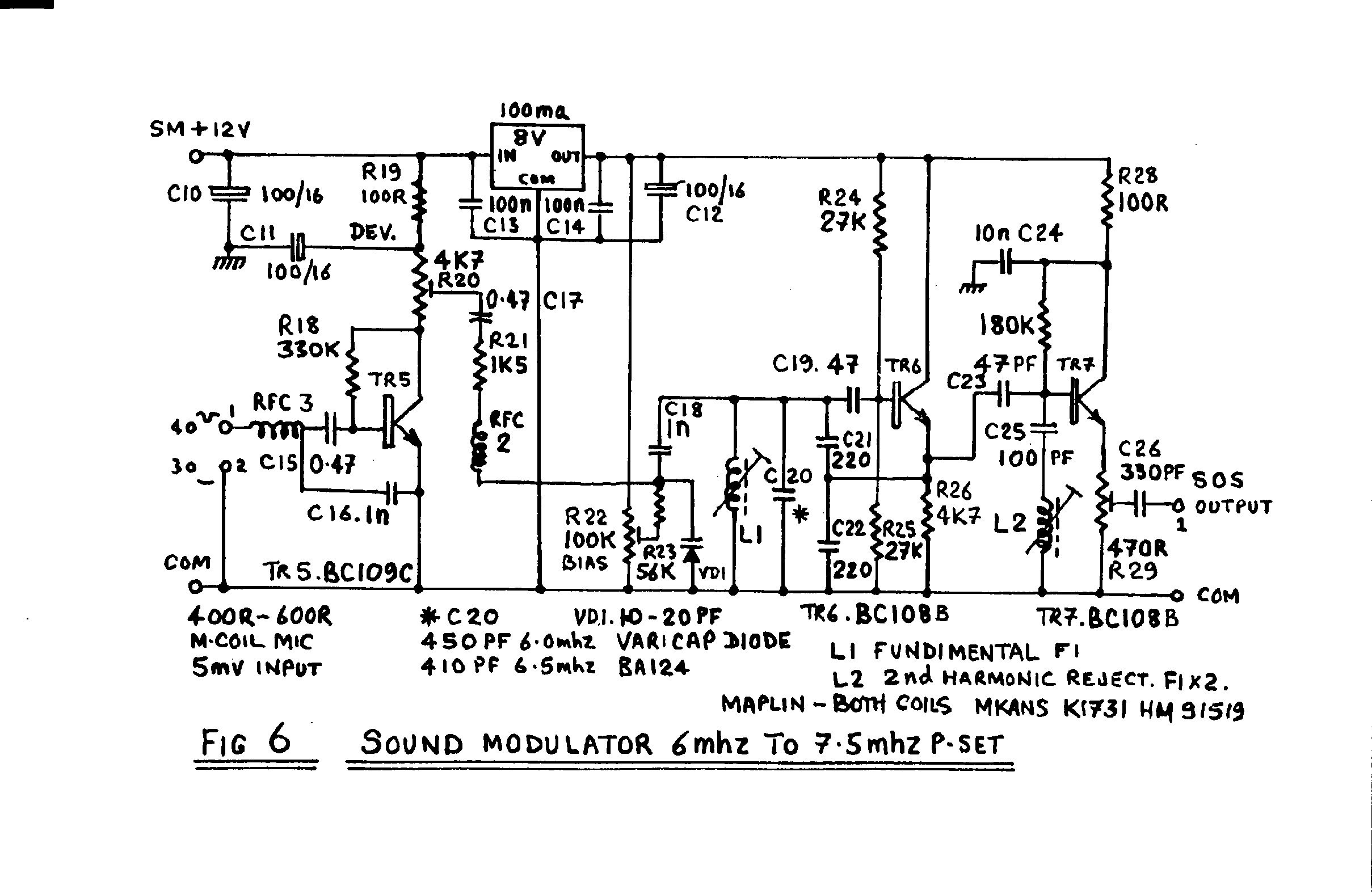

deel twee

Baseband_2

Klik met de rechter muisknop op de foto ( schema ) en kies figuur opslaan als ..
om het schema achteraf te bekijken of uit te printen met een teken programma
( dit is voor de explorer 4 tot en met explorer 5 )
