Wat is APRS?

APRS betekent :

AUTOMATIC POSITIONING REPORTING SYSTEM

Door middel van een transceiver (zendontvanger), een packet  modem (hetzij een TNC of Baycommodem) en PC kan met zijn positie doorgeven, zodat andere stations op een kaart kunnen zien waar je je bevindt.

Bij een mobiel station wordt  een GPS ontvanger op de modem aangesloten.

Er zijn verschillende programma's beschikbaar met verschillende kaarten. Een veel gebruikt programma is UI-VIEW.

Indien je meerder TNC's ofwel Baycommodem's gebruikt heb je nog een tussenprogramma nodig.

Het programma PACKETENGINE van SV2AGW is hier ideaal voor.

Voor mobiel gebruik werd er een schakeling ontwikkeld die TINYTRAK heet. Het hart van de schakeling is een PIC-processor nl de PIC 16F84-10/P. Voor nog geen 1K kan iedereen dit bouwen. Voor meer info moet je eens surfen op www.byonics.com en tinytrak selecteren.

Ikzelf heb dit al met succes gebouwd en ben te zien op de kaart als ON6BVK-9.

WAT HEB JE NODIG OM APRS TE DOEN?

Een RTX, portable, mobiel of vast toestel die op 2 meter (144.800MHz) kan uitzenden.

Een Baycommodem of een TNC.

En natuurlijk een antenne.

Het programma die veel wordt gebruikt is UI-VIEW.

Als je een baycommodem gebruikt heb je ook AGWPE nodig alsook de drivers.zip.



INSTELLINGEN VAN AGWPE en UI-VIEW voor BAYCOM-MODEM:

Je kan een 1200 Bd Baycom-modem NIET gebruiken in Windows NT, Windows 2000 en Windows XP!!!!

EERST: Unzip DRIVERS.ZIP in de directory AGW en installeer dan AGW!!!

AGWPE1. Start AGWPE op.
                 2. Klik rechts op Packet Engine in de onderste statusbalk van Windows 95 of 98.
                 3. Kies Properties: Wanneer er niks onder Select RadioPort staat kies dan New Port.
                                                  druk anders op OK.
                 4. Onder het tabblad TNC SETUP kies je de juiste COMpoort.
                 5. Bij SerialPort/modem Baudrate kies je 1200. Je moet trouwens bij Baycom alles
                     op 1200 Baud plaatsen.
                 6. Bij TNC TYPE kies je voor BayCom Serial.
                 7. Bij TNC SUB TYPE kies je voor KISS Simple.
                 8. Bij TNC CONTROL COMMANDS vul je niks in en ExitKiss On Exit staat aangevinkt.
                 9. Selecteer Single Port, wanneer je maar 1 modem hebt aangesloten.
               10. Bij TNC RadioPort kan je zelf iets invullen zoals bvb: 144.800 MHz 1200 Baud.
               11. Bij Ports Kiss Id vul je 0 (nul) in voor de 1e Baycom-modem en 16 voor een 2e
                     Baycom-modem indien aangesloten. Let op er kunnen maar 2 Baycom-modems
                     worden aangesloten, wel  meerdere TNC's en eventueel in combinatie met een
                     Baycom-modem!
               12. Dan selecteer je het tabblad TNC COMMANDS.
               13. Hier selecteer je: Let me control Parameters.
               14. Klik op Default 1200 en vink SoftDCD (64) aan en FullDuplex uit.
               15. Druk op OK en herstart het programma opnieuw.

UI-VIEW: 1. Na AGWPE opnieuw te hebben opgestart, start UI-View.
                 2. Klik in de statusbalk bovenaan op Setup en dan op Comms Setup.
                 3. Bij Host mode kies je voor AGW en druk op OK.
                 4. Bij Setup - Station Setup kan je hetvolgende invullen:
                           * Callsign: je eigen call (ON6BVK)
                           * Latitude: Breedtegraad en wel met decimale minuten op de volgende manier:
                                                                      51.11.05N
                           * Longitude: Lengtegraad, ook met decimale minuten : 003.01.07E
                           * Unproto port: 1
                           * Unproto address: APRS,WIDE,WIDE,TRACE7-7
                           * Beacon comment: hier vul je bvb je locator of emailadres enz... in naar eigen
                                                              keuze.
                           * UI-View Tag: aangekruist= Bij tegenstation wordt je call geel gekleurd, dwz dat
                                                                               uw systeem het APRS programma UI-View
                                                                               gebruikt.
                                                     NIET aangekruist= Bij tegenstation wordt je call wit gekleurd, dwz
                                                                                      dat uw systeem een ander APRS programma
                                                                                      gebruikt dan UI-VIEW.
                           * Fixed: Tijdsinterval in minuten voor het uitzenden van het baken.
                           * Mobile: kan enkel gebruikt worden wanneer er een GPS ontvanger gebruikt wordt.
                 5. Druk op OK en alles moet normaal werken.



Enkele Tips wanneer je problemen hebt met AGW:

Tip 1 : voor gebruik van AGW Packet Engine onder Windows 95 moet de Winsock
update ge´nstalleerd zijn. Hiervoor heb je de file w95ws2setup.exe nodig (zie downloadpagina).
Vooraf moet je controleren of het TCP/IP protocol op je PC ge´nstalleerd is.
Kijk via "Instellingen > Configuratie > Netwerk" of dit zo is,
en voeg het protocol eventueel toe. Daarna kan je w95ws2setup.exe starten ,
waarna je de PC moet herstarten. Nu zou AGWPE moeten werken.

Tip 2 : Als je bij de configuratie van AGW Packet Engine een COM-poort kiest,
kan het gebeuren dat AGWPE het adres en de IRQ van de gekozen COM-poort niet
vindt in de registry. In dat geval moet je via "Instellingen > Configuratie >
Systeem > Apparaatbeheer" de poort(en) verwijderen en daarna opnieuw toevoegen
via "Instellingen > Configuratie
> Nieuwe hardware" (Windows niet laten zoeken maar zelf kiezen).

Wanneer je WEL het adres en IRQ weet kan je het zelf invullen in AGW.
Hieronder staan de standaardinstellingen van de COM-poorten:
COM 1 = 3F8, IRQ 4
COM 2 = 2F8, IRQ 3
COM 3 = 3E8, IRQ 4
COM 4 = 2E8, IRQ 3

                                              VEEL SUCCES

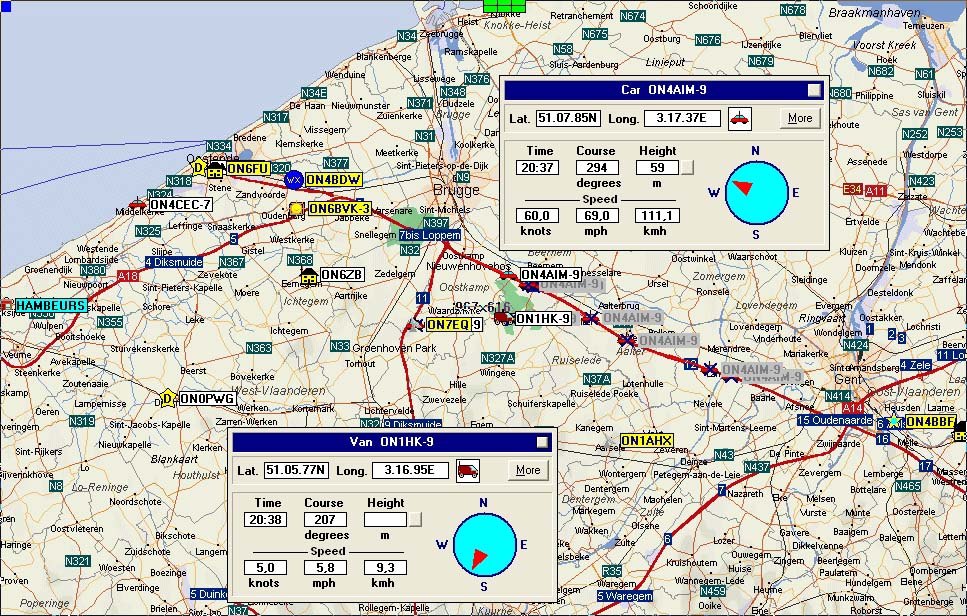

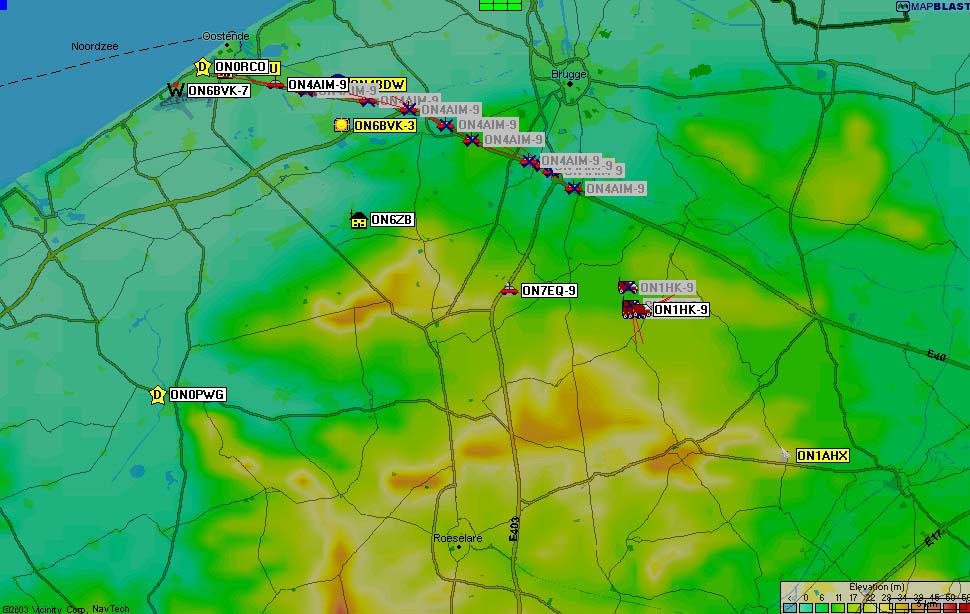

Enkele voorbeelden van kaarten :

Klik op de afbeelding voor een vergroting, hou de cursor over de afbeelding voor een beschrijving.

De kaarten zijn zelf te maken en te kalibreren en op eenvoudige wijze in het programma te brengen.
