De decibel, is geen eenheid, maar een logaritmische schaal om verhoudingen aan te duiden. De "Bel" uitdrukking is te groot om te gebruiken, daarom de "decibel" zijnde 1/10e van een Bel.
dB’s, wijzen op een verhouding tussen twee grootheden. Deze waarde vertelt dus iets over deze grootheden. Meestal zijn deze grootheden vermogens. Andere grootheden zijn spanning, stroom etc..
Een

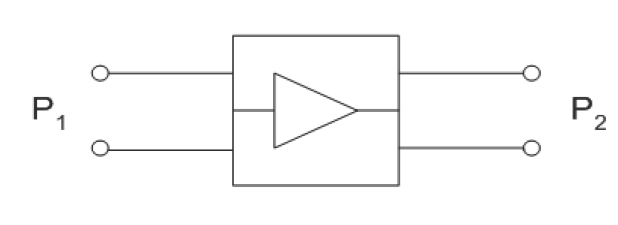

versterker heeft een ingang en een uitgang, de verhouding tussen beide
poorten
wordt uitgedrukt in dB.
Ingang P1 = 1W
Uitgang
P2 = 100W
Hier
een factor 100, het logaritme van 100 is 2, dus 10x2 = 20dB.
We hebben een winst van
20dB
Hier
een factor 1/1000, het logaritme hiervan = -3, dus 10x(-3)= -30dB
We
hebben dus een verzwakking van -30dB
(opmerking, het min teken wijst op een
verzwakking)
Een
praktisch voorbeeld; een coax kabel verbindt men de antenne
met een zender en is
50m lang. Het type kabel is RG58. Volgens de fabrikant geeft die kabel
een verlies van 60dB/100m @
1GHz
Voordat
het signaal aan de antenne komt verliezen we 30dB. Juist, het
zendsignaal aan
de antenne is 1000x kleiner geworden. Van de 10W aan de zender komt er
amper 0.01W
(of 10mW) aan de antenne toe.
Zoals we uit de
voorbeelden leren is het gemakkelijk werken met
dB’s, zeker als
het over versterkers en verzwakkers gaat. Een van de voordelen om te
werken met
dB’s is het gemak van rekenen. We kunnnen de gain en verlies
direct met elkaar verwerken.
Starten met dB’s is wat moeizaam, als hulpmiddel hieronder
een tabel met de meest voorkomende
waarden.
dB |
Aantal keer |
-50 |
0.00001 |
-40 |
0.0001 |
-20 |
0.01 |
-10 |
0.1 |
-3 |
0.5 |
0 |
1 |
3 |
2 |
10 |
10 |
20 |
100 |
30 |
1000 |
40 |
10000 |
Praktisch
23dB = 20dB + 3dB =>
100 x 2 = 200 maal
17dB = 20dB - 3dB
=> 100 x 0.5 = 50 maal
Absolute aanduiding in dBm
Inderdaad,
dB’s
kunnen ook gebruikt worden als absolute waarde, bij aaneenschakeling
van versterkers en verzwakkers levert een eenvoudige optelling of
aftrekking exacte waarden.
De absolute voorstelling herkennen we aan de
bijgevoegde letter. In de RF wereld wordt veelal de dBm
aanduiding gebruikt.
Het verschil met
de relatieve aanduiding is dat de formule een vaste noemer waarde
krijgt. De “m” komt overeen met 1mW.
In de formule is de
plaats duidelijk.
Andersom werkt dit
ook, de zender hier in gebruik levert 33dBm. Hoeveel watt is dit?
Laten we 33dBm
opsplitsen in 30+3, waarden die we makkelijk kunnen berekenen.
30dBm
=> 30/10= 3 => antilog(3) = 1000 => 1000mW/1mW =
1000 of 1W
3dBm
=> 3/10 = 0.3 => antilog (0.3) = 2 =>
2mW/1mW = 2
dBm |
mWatt |
Watt |
-60 |
0.000001 |
0.000000001 |
-50 |
0.00001 |
0.00000001 |
-40 |
0.0001 |
0.0000001 |
-30 |
0.001 |
0.000001 |
-20 |
0.01 |
0.00001 |
-10 |
0.1 |
0.0001 |
-3 |
0.5 |
0.0005 |
0 |
1 |
0.001 |
3 |
2 |
0.002 |
10 |
10 |
0.01 |
20 |
100 |
0.1 |
30 |
1000 |
1 |
40 |
10000 |
10 |
50 |
100000 |
100 |
53 |
200000 |
200 |
56 |
400000 |
400 |
60 |
1000000 |
1000 |
Na een bepaalde tijd van het gebruik van dB’s zul je langzamerhand de voordelen van dB’s inzien.
Praktisch voorbeeld
Probeer dit eens
uit te rekenen in lineaire waarden!!
De zender geeft
43dBm ofwel 20 watt
De N-connector aan
de zender heeft een verlies van 0.5dB
De coaxleiding
naar de antenne geeft een verlies van 17dB
De coaxleiding
passeert een motor en moet over gaan naar een andere coaxkabel, verlies
connector 0.5dB de kabel zelf 2.5dB, de connector aan de antenne 0.5dB
we hebben een
goede antenne, een winst van 18dB
Hoeveel EIRP (Equivalent
Isotropically Radiated Power)
heb ik nu eigenlijk?
Oplossing:
43 - 0.5 – 17 -
0.5 - 2.5 - 0.5 + 18 = 40 dBm
zender: 43dBm = > 20 watt
on the air: 40dBm = > 10 watt
Besluit indien we
het verlies van de coax kabel zouden verminderen met 3dB dus 14dB dan
wil dit
zeggen dat we 20 watt ipv 10W on the air zouden hebben, indrukwekkend
niet?
