Power
supply 13.6V
Home
In de shack
hebben we een aantal toestellen die op 12V werken. Een
transceiver
verbruikt algauw enkele ampères. Om deze apparatuur te voeden kunnen
we gebruik maken van een batterij. Deze kan een
flinke stroom
leveren zonder problemen.
Een nadeel van de batterij is het leeg raken ervan. Natuurlijk
is
de batterij leeg nét op het moment dat we die stroom nodig
hebben, middenin een QSO. Een andere oplossing dient
gezocht te worden.
Een andere soort voedingsbron laat ons onafhankelijk werken van een
batterij. We gebruiken de netspanning om een geschikte zeer lage
spanning op te wekken.

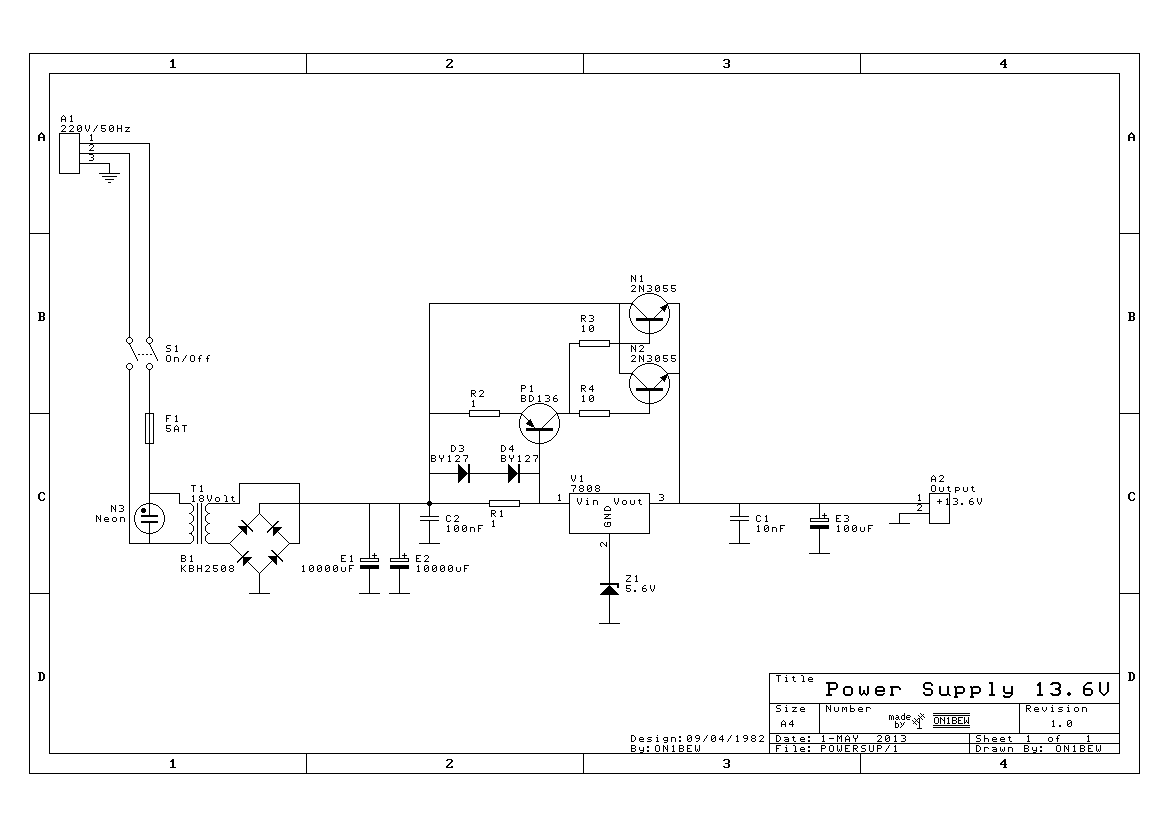

Een transformator transformeert de hoge netspanning naar een lagere
veilige waarde.
De secundaire spanning levert ons 18V. Deze wordt gelijk gericht met
een greatz brug schakeling en afgevlakt met enkele grote elektrolytische
condensators.
Als referentie en stabilisatie maken we gebruik van een drie-benige
spanningsstabilisator. Een van 8 volt is gekozen. In de aardleiding van
de regulator nemen we in serie een zenerdiode op die als doel heeft de
spanning 5.6 volt hoger te brengen. Op deze manier krikken we de 8 volt
geleverd door de stabilisator 5.6 volt hoger met als resultaat 13.6
volt op de uitgang.
Toepassen van de formule bekomen we na gelijkrichting
en afvlakken een maximale spanning van: (18-(2x0.6)) x 1.41 =
23.7
volt
waarin:
-18 de effectieve spanning is in wisselspanning
-2 x 0.6 twee diodes die elk een spanningsval van 0.6 volt hebben
-1.41 de omrekeningsfaktor is om van effectieve waarde over te gaan
naar piekwaarde
De regulator wordt gevoed met de 23.7 volt (max input spanning is 35V)
en levert aan de uitgang 13.6V. In de productdata
van de regulator zien we dat de maximale stroom 1A is. Soms
wat weinig om de tranceivers te voeden. De
extra
componenten verhogen de uitgangsstroom.
De eerste ampere wordt geleverd door de regulator. Wanneer de belasting
een hogere stroom verbruikt gaat er een spanningsval ontstaan over
weerstand R1. Deze spanning wordt gebruikt om de basis-emittor junctie
van transistor P1 te polariseren. Deze gaat op zijn beurt een zekere
stroom laten vloeien naar de twee NPN vermogen transistors in parallel
geschakeld. Door het gebruik van de emittor levert ons dit een
lage uitgangsimpedantie, net wat we nodig hebben voor een goede
voeding. De maximale stroom van een 2N3055 bedraagt 10A, parallel dus
20A. Uiteraard dienen de vermogen transistors alsook de regulator flink
gekoeld te worden.
Hetzelfde schema is gebruikt voor het bouwen van de powersupply in de
shack OSB, met een verschillende uitgangsconfiguratie zijnde 12
eindtransistors .
Het spreekt vanzelf dat de transformator dan ook een uit de kluiten gewassen exemplaar is geworden.
