Tijdens het werken met de mini draaibank is
het moeilijk om de Z verplaatsingen nauwkeurig uit te voeren. De Chinese mini
draaibank heeft geen liniaal of nonius die de verplaatsing aangeeft.
Een aangepaste en verbouwde digitale schuifmaat biedt de mogelijkheid om
herhaaldelijk dezelfde positie in te stellen. Deze lineaire
verplaatsingsmeters zijn voor weinig geld kant en klaar te kopen.
Werkwijze:
De bovenste meetbekken en de dieptemaat afslijpen. Let
er op dat de schuifmaat niet oververhit raakt, het zou de schuifmaat
zwakker maken. Van de onderste meetbekken de puntige delen
afslijpen. Verder twee
gaten boren, één in
de vaste meetbek en één in de verschuifbare meetbek.
Diameter 4mm. Opgelet het is hard materiaal en
verslijt de boor snel. Uiteindelijk geslaagd
om
een gat te boren met een bijgeslepen steenboor, langzaam
aan......

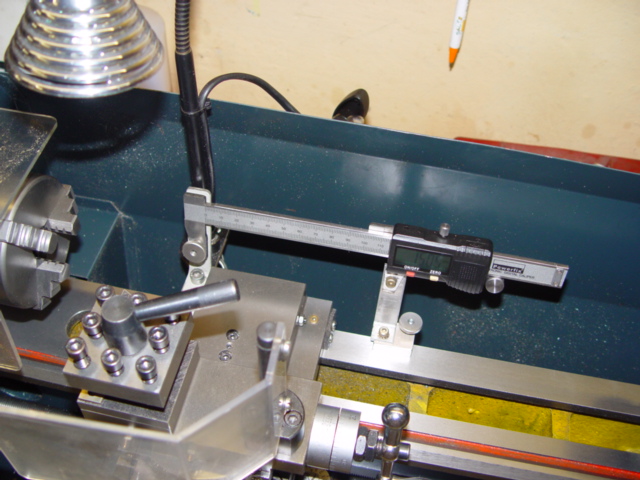

De schuifmaat monteren we met enkele hulpstukken. Het vaste
gedeelte van de schuifmaat bevestigen we met hulp van een
gekartelde moer op de langsslede. Het verschuifbare
gedeelte is met een andere gekartelde moer geklemd op het achterste bed.
