Bij het testen van zelfgemaakte voedingen is een traploos instelbare belasting een goede hulp.
Het hier gebouwde project bestaat uit een groot vermogen transistor die
dienst doet als variabele belasting. Door gebruik te maken van deze
opstelling is het mogelijk elke belasting in te stellen bij
eender welke voedingsspanning.
Het toestel is uitgerust met twee galvanometers, spanning en
stroom, een vermenigvuldiging van beide resulteert het
belastend
vermogen.
De maximale spanning bedraagt 30V en de maximale stroom 5A, met als maximaal toegelaten vermogen 100W.
bv: een bron welke 10V en een stroom van 5A levert wordt belast met 50W;
een bron welke 30V en een stroom van 5A levert wordt
belast met 150W, deze toestand dient vermeden te worden, de maximale dissipatie
van de vermogen
transistor is 100W en mag niet overschreden worden.
Het toevoegen van een gelijkrichterbrug laat toe om wissel bronnen
te belasten. (bij de meting dient rekening gehouden te worden met een
spanningsverlies van 2x0.7V)
Werking: Met de potentiometer P1 helemaal linksom gedraaid
wordt een bron aangesloten. Langzaam wordt de potentiometer
rechtsom gedraaid en houden
spanning en stroom in de gaten zodat het totale belastend vermogen niet
boven 100W komt.
Opgelet: de schakeling is niet
beveiligd tegen verkeerde polariteit aansluiting.
Een ventilator op 12V wordt toegevoegd om de vermogen transistor te koelen.
Het schema van de dynamische belasting:

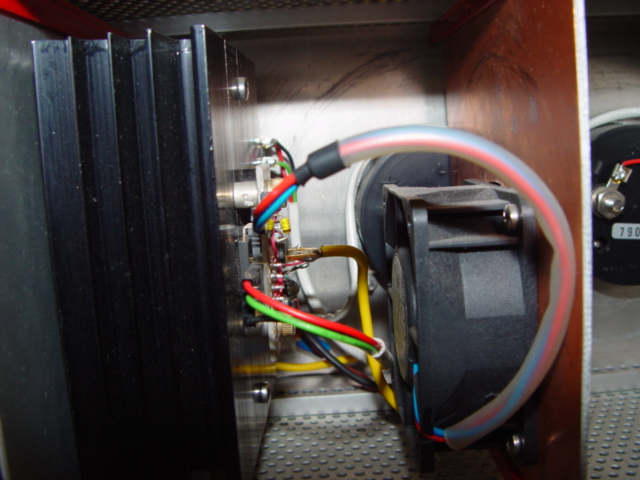

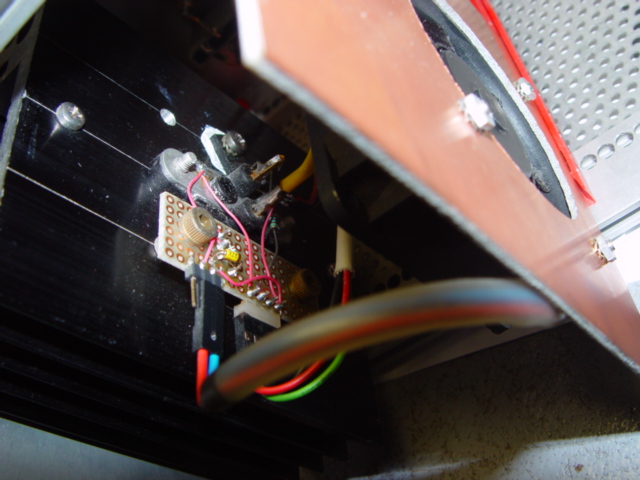

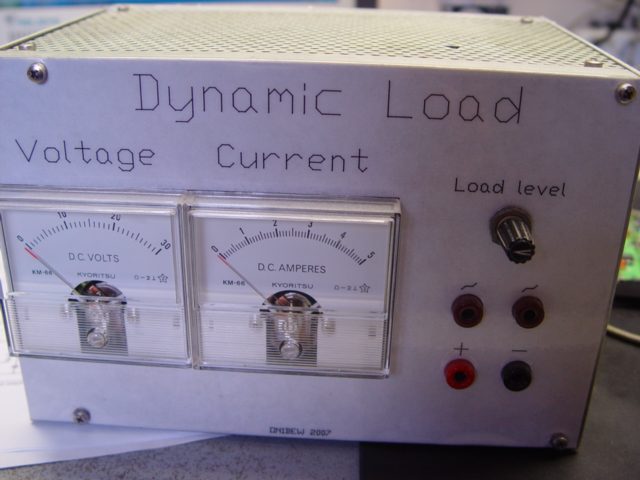

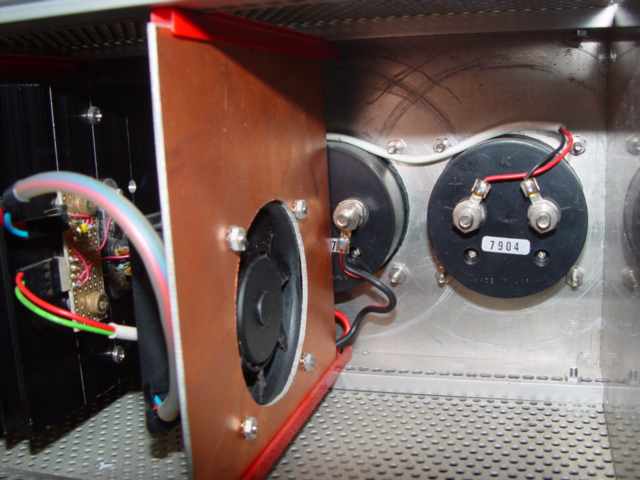

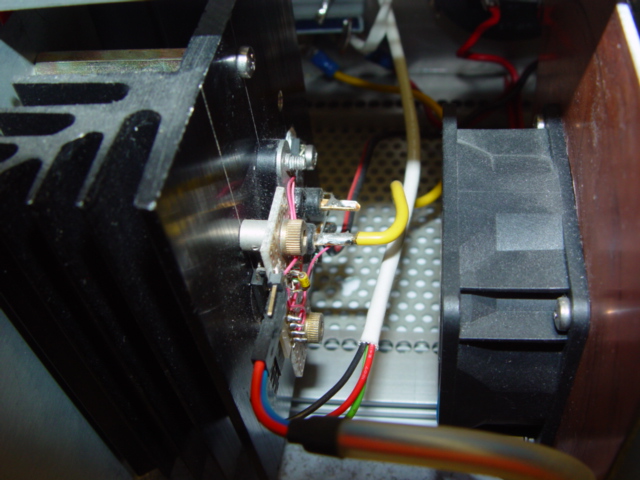

Enkele foto's van de gebouwde kast
