Prijimace PIONYR xx

Modelova rada prijimacu Pionyr xx, byla vyrabena byvalym podnikem UV Svazarmu Radiotechnika Teplice. Tyto prijimace jsou mezi amaterskou verejnosti dosti rozsirene a proto zde uvadim zakladni parametry a obrazovou dokumentaci schemat, vykresu desky spoju a konstrukcnich usporadani.
Prijimace se vyrabeli pro tyto pasma: 160m, 80m, 40m, 20m a 10m. A dale se vyrabeli dve verze, jedna byla prodavana jako komplet a druha jako stavebnice.

Technicke parametry:

Rozsah ladeni:		1.73  - 1.97 MHz
			 3.475 - 3.82 MHz
			 6.97  - 7.13 MHz
			13.97 - 14.38 MHz
Druh provozu:		CW - A1, SSB - A3j
Citlivost:		CW  - 1uV pro odstup s/s=10dB
			SSB - 2uV pro odstup s/s=10dB
Zapojeni:		primosmesujici; aktivni filtry.
Selektivita:		nizkofrekvencni
			SSB - 2.5kHz - 6dB
			CW  - 900Hz, 1100Hz - 6dB
Regulace zisku:		rucne plynule 60dB
Potlaceni prijmu
     2. harmonickych:	min. 60dB
Stabilita oscilatoru	napetove Ubat 10 - 15V
   (po 40min. chodu):	f +- 2.5kHz
			teplotne 5 - 20stupnu C; f +- 8kHz
			casove za 60min.; f+- 250Hz
Vstup:			antena 50 - 75 Ohmu
Vystup:			sluchatka ARF 150 - 4000 Ohmu
			reproduktor 8 - 75 Ohmu
Vystupni napeti:	min. 100mV na sluchatkach ARF
Vystupni vykon:		100mV na 75 Ohmech
Napajeni:		11 - 15V; tri ploche baterie 3R12 nebo
			vnejsi napajeni.
Spotreba:		I = 14mA Imax = 30mA
Provozni teplota:	5 - 40 stupnu Celsia
Rozmery:		160mm x 220mm x 80mm
Hmotnost bez zdroje:	1120g

Prijimac PIONYR xx se sklada z techto funkcnich casti:

Vstupni obvody
Vyvazeny smesovac
Nizkofrekvencni zesilovac
Prvni nf filtr CW - SSB
Druhy nf filtr CW - SSB
Koncovy nizkofrekvencni stupen
Oscilator
Stabilizovany zdroj napeti

Udrzba prijimace:

Pri napajeni z baterii doporucujeme pred kazdym pouzitim presvedcit se, zda maji dostatecnou kapacitu. Zmerime napeti baterii pri zapnutem prijimaci. Zkontrolujeme funkci jednotlivych prvku na prijimaci a kompletnost prislusenstvi. Baterie vymenujeme asi po 30 hodinach provozu. Pri delsim skladovani vyjmeme baterie, aby nedochazelo ke korozi elektrickych soucastek. Prijimac skladujeme ve vhodnem obalu, aby nedochazelo k mechanickemu poskozeni.

Antena a uzemneni:

Prijimac ma maximalni citlivost pri pripojeni anteny konstruovane na pasmo, v kterem ma byt signal prijiman. Impedance anteny by mela byt v rozmezi 50 az 75 Ohmu. V nouzi lze pouzit nahrazkovou antenu a uzemneni. Z vlastni zkusenosti musim podotknou, ze pokud antena neni doladena pomoci anteniho tuneru na pozadovanem pasmu, pak na danem prijimaci naladime pouze opravdu silne stanice a to nekdy take vubec NE. Proto doporucuji antenu na dane pasmo, nebo anteny kompromisni a nahrazkove s antenim tunerem a vzdy si dane pasmo vyladit na maximalni prijem.

Pri kliknuti na obrazek se otevre ve vetsim rozliseni.

Schema zapojeni prijimace PIONYR xx

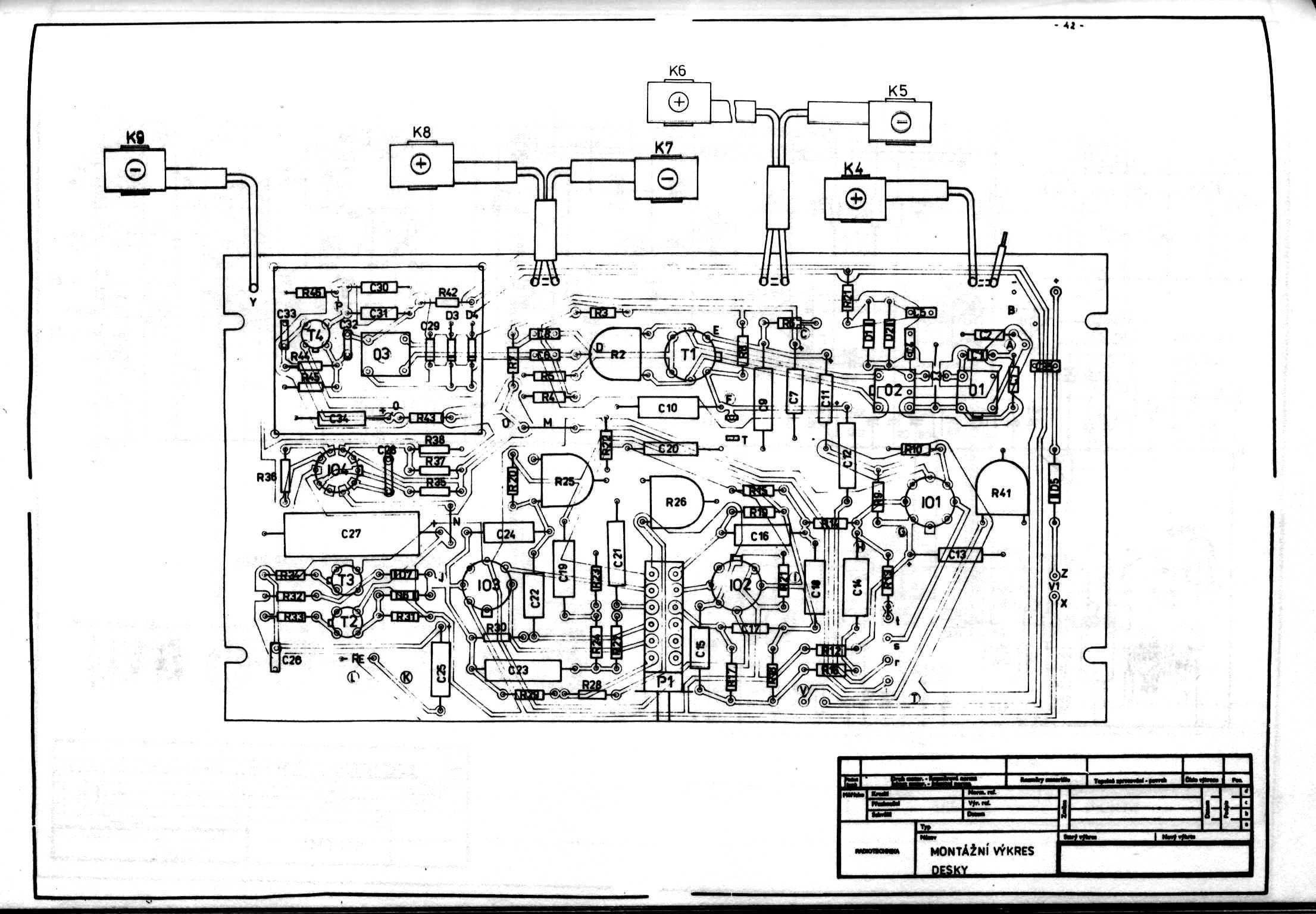

Vykres desky spoju, pohled ze strany soucastek.

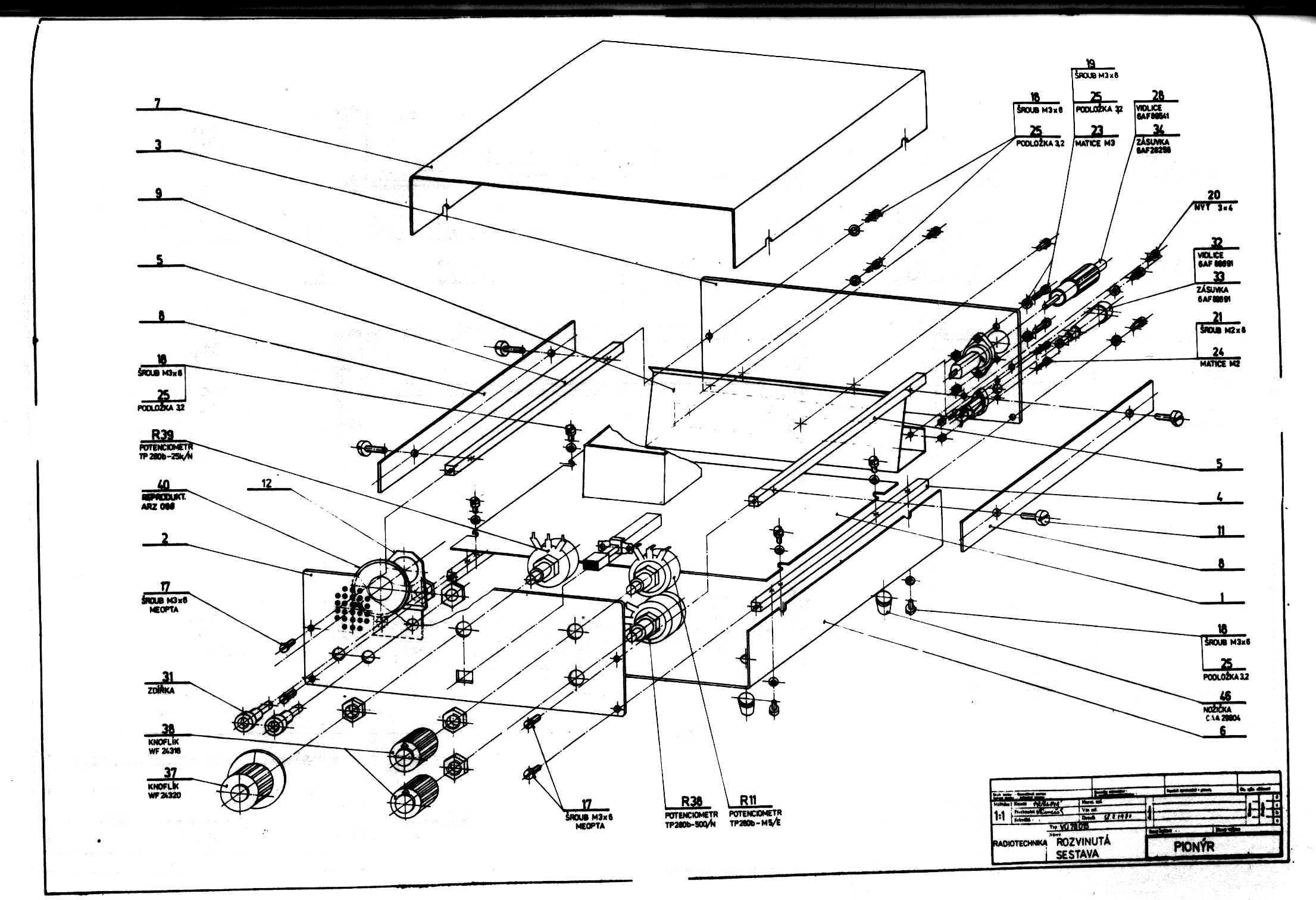

Konstrukcni usporadani, prvku. Rozvinuta sestava.
