Jednoducha antena na pasmo CB
(27 MHz) - zavesny pulvlnny dipol


Ne kazdy CB-ckar ma dostatek financnich prostredku ke koupi dobre stacionarni anteny. Je to tzv. zavesny pulvlnny dipol. Ze zacatku ma kazdy dojem, ze je to antena se spatnymi vlastnostmi, ale opak je pravdou. Pokavad je dobre umistena neni horsi nez klasicka pulka. Zakladem popisovane anteny je televizni dvoulinka, jejiz celkova delka vcetne preruseni dratu v miste napajeni je 527cm. Coz je skoro o 5% kratsi nez pulvlna odpovidajici stredu pasma CB. Jeji zapojeni je zrejme ze schematu viz obr.1. Doporucuji privadet koaxialni kabel kolmo k antene, protoze slouzi jako protivaha a zlepsuje PSV. Horni cast anteny se pripevni pomoci nevodiveho materialu(jinak by se prodluzovala jeji delka a vyrazne by se zhorsovalo PSV) napr. provazek nebo silonove lanko. Konec se take pripevni aby neplandal. Celou antenu je dobre umistit alespon 1m od zdi,tak se snĄzĄ odstup od pozadi a zlepsi se tim PSV. Impedance ploch‚ TV dvoulinky je 300 Ohmu a my potrebujeme impedanci 50 Ohmu, proto pouzijeme sirokopasmovy symetrizacni clen tzv. elevator tak, jak se pouziva na I. az III. TV pasmu a to bez jakychkoliv uprav (je to feritove dvouderove jadro hmoty N1 o delce 8 nebo 12mm). Cela antena je vhodna pro nizke v˜kony asi do 5W coz vyhovuje GP CTU. Tato antena je vhodna k umisteni ve vice podlaznich budovach, kdy lze antenu zavesit podel steny a napajec odvadet kolmo do okna. Celou antenu lze postavit za celkem rozumnou cenu (cca 100Kc). Sam tuto antenu pouzivam a jsem s ni plne spokojen. Zvlaste oceni tuto antenu lide kteri nemaji dostatek financnich prostredku, nebo nemohou umistit velkou stacionarni antenu na strechu domu (z duvodu nesouhlasu majitele domu atp.) Pokud vsak nemate zkusenosti se stavbou anteny poproste zkusenejsiho radioamatera, nebo se ze- ptejte na pasmu, kde Vam kazd˜ zkusenejsi CB-ckar rad poradi.

David Vrsovice,Praha 16.kanal

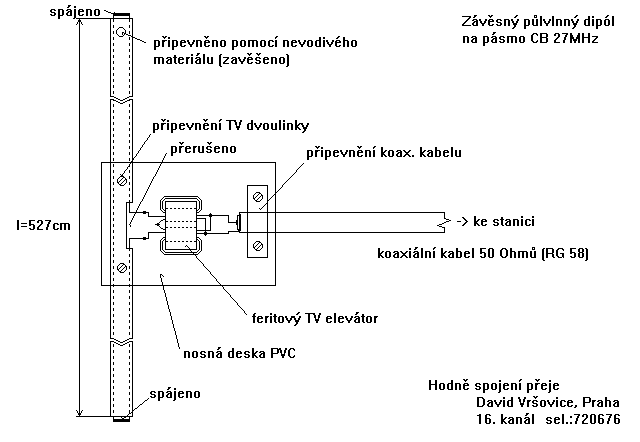

Zavesny pulvlnny dipol na CB
