ELEKTROCENTRÁLY

K napájení zařízení při závodech (mimo QRP) v místech kde není k dispozici rozvodná síť lze reálně použít jen příslušně dimenzovanou elektrocentrálu. Je potřeba napájet (typicky) TRX, PA, počítač, osvětlení a další pomocné přístroje. Od nároků zařízení (hlavní vliv má pochopitelně PA) se odvíjí potřebný výkon generátoru. Pro 100W PA postačuje generátor cca 1kW pro 700W je už nezbytný minimálně 2kW ale raději více. Na trhu je k dispozici poměrně široká škála těchto výrobků od různých výrobců. Tyto centrály je možno dělit podle mnoha hledisek nejčastěji se ale dělí podle principu regulace výstupního napětí. Pro tuto regulaci se používají tři hlavní principy:

• kondenzátorová regulace
• cyklokonvertor, AVR
• invertor

Z výrobců (a výrobků j)sou nejznámější Honda a Yamaha, z méně známých potom Kipor, Makita a různé "noname" prodávané většinou v různých obchodech zaměřených na domácí kutily. Pro výkony od 1 do 3 kW se zpravidla používají čtyřtaktní benzínové motory. Pokud se používají dvoutaktní motory je to obvykle jen pro výkony < 1kW.

A. Generátory s kondenzátorovou regulací.

Představitelem tohoto typu je generátor 1,1 kW který jsem používal cca od roku 1998. Tohoto typu byli všechny "noname" generátory prodávané v různých "Bau...." (Tedy pokud se mi to podařilo od prodavačů nebo z dokumentace zjistit).  I dříve jmenovaní výrobci (Honda, Yamaha, Kipor) vyrábějí generátory s tímto typem regulace. Charakteristickým znakem je nevalná stabilita výstupního napětí (viz dále). Musím však konstatovat, že i přes "hrozivě" vypadající rozptyl napětí daný právě použitým principem regulace se při provozu nevyskytli žádné problémy a to ani v začátcích, kdy jsem používal pro napájení TRXu samostatný spínaný zdroj (ZPA). Po celou dobu provozu (1999 - 2006) pracoval generátor zcela bezchybně. Výhodou je výraně nižší cena těchto generátorů v porovnání s dalšími typy.

Motor

• 2,7 kW , 4-taktní SV jednoválec, vzduchem chlazený "TECUMSEH"
• spotřeba paliva (Natural 95) při běžném závodním provozu je  cca 0,8 l / hod
• náplň oleje cca 0,6 l

Generátor

• jednofázový synchronní   230 V / 50 Hz
• cca 1,1 kW

Celá sestava

• suchá váha 22 kg
• přibližné  rozměry (V x Š x H) 550 x 290 x 380
• změna výstupní frekvence v závislosti na zatížení   49 - 52,5 Hz
• odchylka od jmenovitého  výstupního  napětí v závislosti na zatížení cca - 15 + 10%
• udávaná hlučnost 97 dB

Provoz

Startování v létě i v zimně celkem bez problémů, někdy bylo třeba za startovací šňůru zatáhnot vícekrát ale vždy nakonec chytil. Jediná údržba - mimo osušení po každém závodě ;-(   spočívá ve výměně oleje po +/- 25 hodinách provozu (jednoduché modely nemají olejový filtr) a čas od času "ofoukání" papírového vzduchového filtru. Velkou nevýhodou se ukázala malá nádrž, takže je nutné dolévat palivo nejpozději jednou za 1,5 hod. Velikost nádrže jsem ocenil až poté, co jsem si pořídil elektrocentrálu s nádrží 11 litrů. Další nevýhodou je vyšší hlučnost než u "kapotovaných" modelů.

B. Cyklokonvertory

Do této kategorie spadá např. Kipor KGE2000Tc, nebo Honda EM30 (na obrázku vlevo). Stabilitou parametrů výstupního napětí by měli výrazné překonávat generátory předchozí kategorie. Vlastní měření jsem ale neprováděl. Uvedená Honda EM30 byla horkým kandidátem na moji novou elektrocentrálu, nakonec jsem ji však vyřadil. Důvodem byla jednak cena a také to, že od prodejce jsem nebyl schopen získat jakékoliv doplňující informace. (Vůbec nereagoval na moje e-maily).

C. Invertory

Generátory založené na tomto principu by měli poskytovat nejlepší parametry výstupního napětí, pochopitelně také za cenu která je tak +/- o řád vyšší než u generátorů s kondenzátorovou regulací (alespoň tak to platilo v době kdy jsem elektrocentrálu vybíral - podzim 2006).
Kvalita výstupního napětí byl důvod proč jsem se na tento typ generátoru zaměřil. Typickým představitelem těchto elektrocentrál jsou například: Honda EU20iF (viz a obrázek vpravo), Yamaha EF2400IS,nebo Yamaha EF2800i, Kipor KGE2000Ti. Posledně jmenovaný typ (používá jej například Pavel OK1MCS) má ale podle vyjádření dodavatele krytí jen IP21 takže by neměl zmoknout.

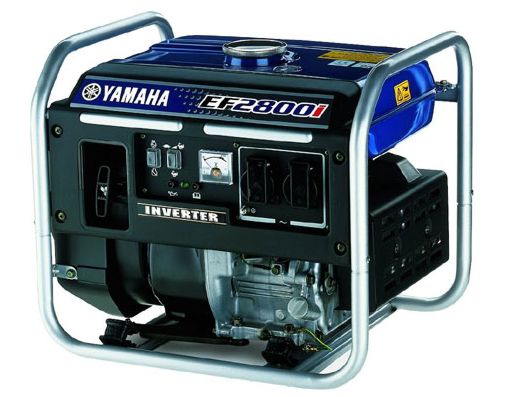

 Protože moje požadavky byly minimálně 2kVA ale raději o něco více vyšla mi nakonec jako nejvýhodnější elektrocentrála Yamaha EF2800i. Její parametry jsou podle výrobce následující:

Motor

• 4 kW při 4000ot/min , 4-taktní OHV jednoválec, vzduchem chlazený
• startování ruční
• spotřeba paliva (Natural 95) 0,45- 1,45 l/hod
  (výrobce ji neudává, hodnota je odvozena od provozní doby na jednu nádrž takže není zřejmé při jakém výkonu. Hodnota 0,45 platí pro "ekonomický" režim - takže asi jen volnoběh - reálně při závodě tak do 1l/hod.)
• náplň oleje cca 0,6 l - výměna po 100 hod. provozu
• palivová nádrž 11 l

Generátor (evropská verze)

• jednofázový invertor   230 V / 50 Hz
• max 2,8 kVA
• trvale 2,5 kVA

Celá sestava

• suchá váha 29 kg
• přibližné rozměry 487 x 395 x 425
• změna výstupní frekvence v závislosti na zatížení- výrobce neudává - viz naměřené hodnoty
• odchylka od jmenovitého výstupního napětí v závislosti na zatížení - výrobce neudává, viz naměřené hodnoty
• hlučnost (podle výrobce) 94 dB

Protože výrobce řadu podstatných údajů neudává, nebo možná udává ale i přes snahu prodejce se je nepodařilo zjistit, navrhl jsem se s prodejci (MARI MOTO v Praze 4), že v jeho prostorách si před koupí si vlastnosti elektrocentrály alespoň orientačně přeměřím. Souhlasil. Šlo mi o to, zjistit jak bude elektrocentrála reagovat na skokovou změny zatížení které nastávají při přechodu z přijmu na vysílání a naopak.
Původně jsem sice uvažoval o tom, že pro ověření použiji reálnou sestavu TRX + PA kterou používám pro závody, ale stavět anténu by bylo poněkud nepraktické a potřebnou umělou zátěž se mi nepodařilo sehnat. Takže jsem nakonec doma vyhrabal starý ponorný vařič a žehličku a v dohodnutý termín jsem se k prodejci dostavil s potřebným vybavením dostavil.

Měření probíhalo tak, že různě zkombinované zátěže jsem vždy připojil k nezatíženému generátoru a měřil jsem (paměťovým voltmetrem schopným registrovat maxima a minima) pokles a ustálenou hodnotu výstupního napětí a po odpojení této zátěže maximální nárůst napětí. Následně se provedl stejný cyklus ale pro měření frekvence.
Elektrocentrála je vybavena přepínačem "ekonomický/normální" provoz. Ten byl pro účely měření pochopitelně nastaven do polohy "normál". Naměřené výsledky jsou v následující tabulce.

Uvedené výsledky jsou z mého hlediska více než vyhovující, takže jsem se v zápětí stal majitelem této elektrocentrály. Spolupráce s pracovníky prodejce byla vynikající i když něco takového ještě nezažili. Jediné co se nepodařilo prokazatelně zdokumentovat je odolnost proti dešti, nicméně konstrukce generátoru generátoru dává určité předpoklady na požadovanou odolnost (IP23), v nejhorším případě kus překližky přichycený k horním trubkám musí za deště víc než postačovat.

Následně jsem ověřil funkčnost v reálném provozu při VKV PA 10/2006. Na centrálu byl zapojen:

• TRX napájený zdrojem s 800 VA toroidním trafem
• PA 700 W  (zdroj cca 1700 VA - toroidní trafo)
• notebook (cca 100 VA spínaný zdroj)

 Hodnoty kolísání napětí jsou naprosto vynikající.

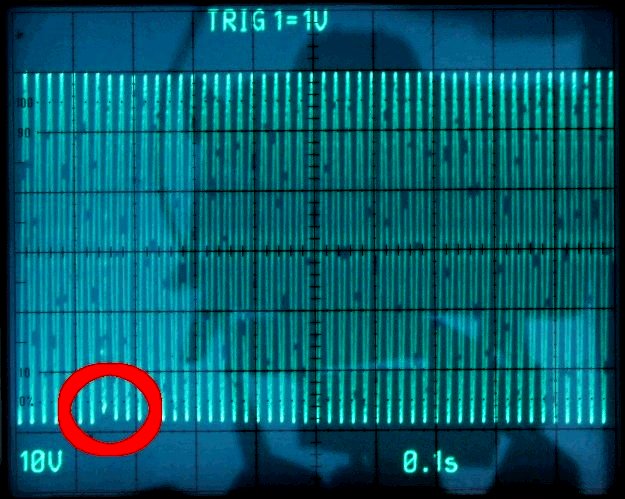

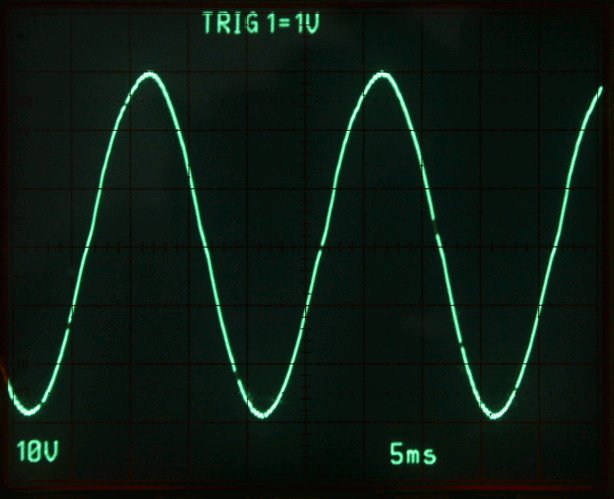

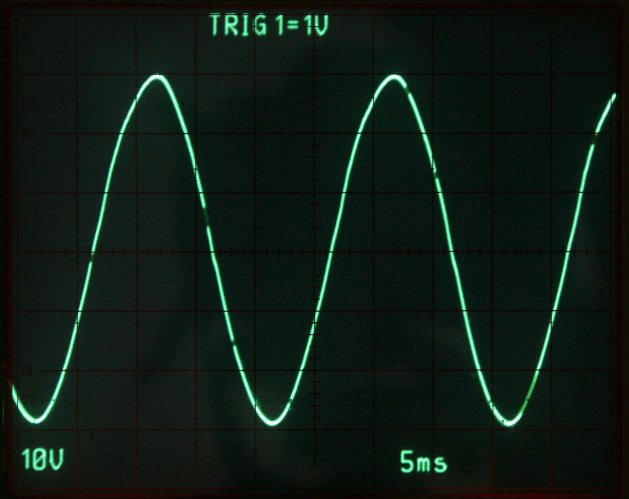

Následně jsem ještě změřil průběhy napětí při různém zatížení. Výrobce udává, že zkreslení sinusovky by mělo být menší než 2,5%. Na měření zkreslení nejsem vybavený ale průběhy napětí jsou na následujících obrázcích. (Osciloskop byl připojen přez improvizovaný odporový dělič přibližně 1:10)
