- projektin primus motor:ina toimii OH2HKE:n radiokerhon puheenjohtaja, OH2MD (61k) - juuri paikalle kiivenneenä :-)
- 14 W ohjain, 2.3 ja 10 GHz:n vastaanottimet ja antennit, sekä DTMF-ohjauksen on rakentanut OH2BAT
- lähettimen lineaarisen pääteasteen (73k) ulostuloteho on 100 W (2 * Motorola XRF187S, OH2JCP (95k) & OH2AUE (89k)
- powerin, kolvin sun muiden työkalujen nostaminen 150 m:iin oman elopainon lisäksi ottaa koville OH2AUE:lle (83k)  ;-)

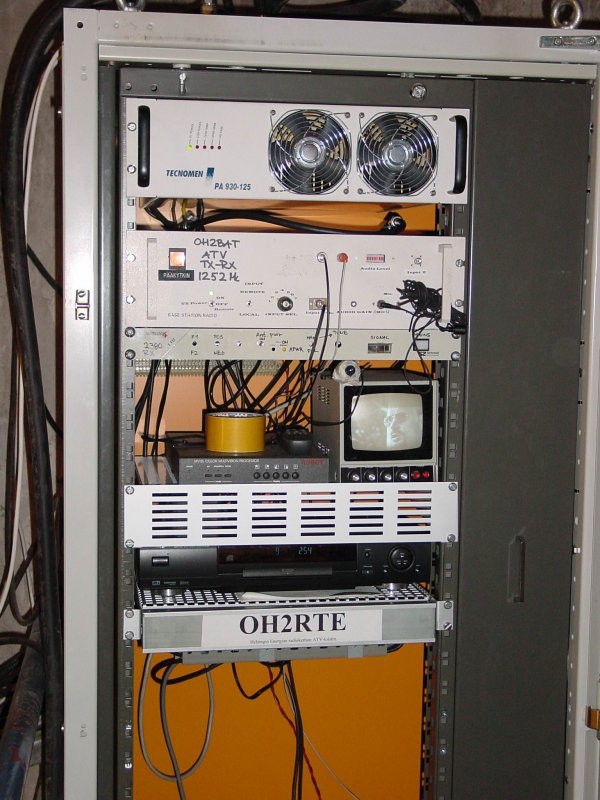

- laitteisto (107k) on rakennettu OH2HKE:n radiokerhon voimin Salmisaaren voimalan piipun nokkaan
- lokaattori KP20KD (Helsingin Energian Salmisaaren B-voimalan piipun huipussa)
- ympärisäteilevien antennien korkeus n. 150 m ASL, sijainti piipun huipun pohjoispuolella

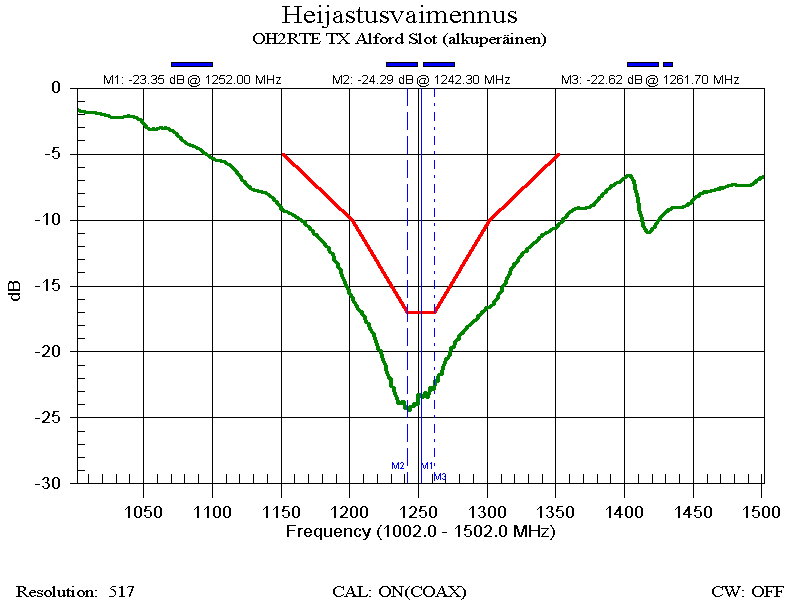

- 1252 MHz:n lähetysantennina Alford-slot-antenni, heijastuvaimennus alkuperäisestä antennista tässä (15k)

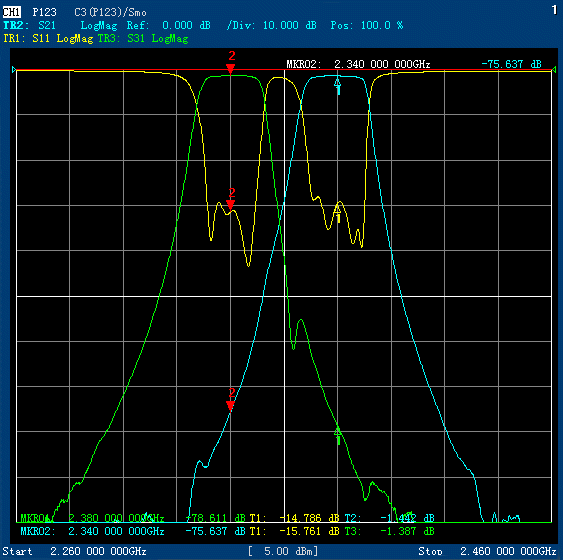

- 2380 MHz:n vastaanottoantennina Alford-slot-antenni
- 2380 MHz:n vastanottimena modifioitu satelliitti-TV-viritin
- 10470 MHz:n vastaanottoantennina 24-rakoinen aaltoputkisäteilijä
- 10470 MHz:n vastaanottimena modifioitu satelliitti-TV-LNB

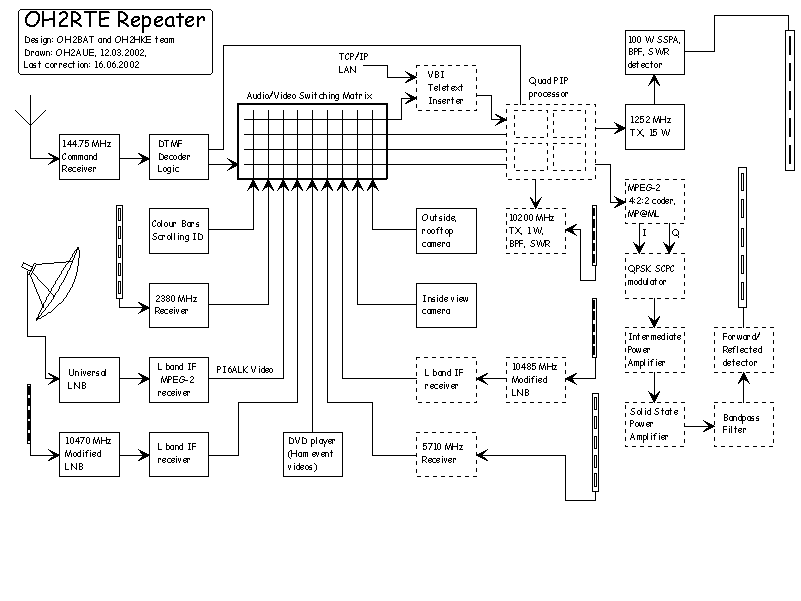

- OH2RTE-ATV-lähettimen laitteiden lohkokaavio (15k) + tulevaisuudensuunnitelmia

• videodeviaatio +- 8 MHz
• videoesikorostus ITU-R 405.1-suosituksen mukainen
• audiodeviaatio +- 100 kHz
• audioesikorostus 50 ms
• ääniapukantoaallon taajuus 6.5 MHz

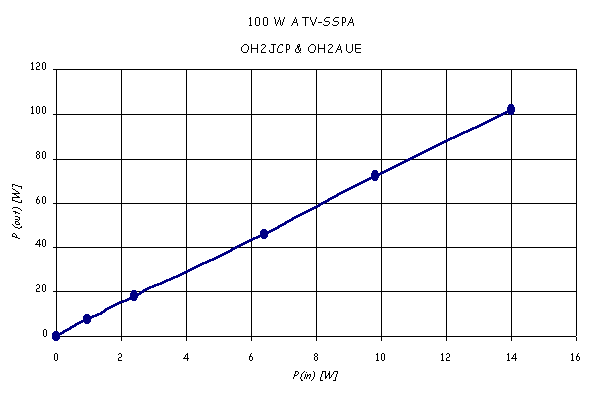

• pääteasteen mitattu ulostoloteho (64k) ohjauksen funktiona

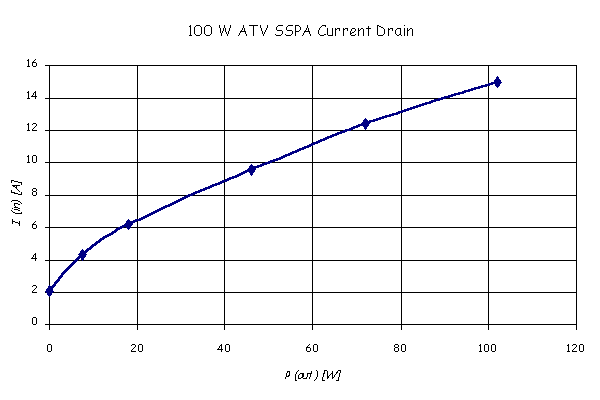

• pääteasteen virrankulutus (5k) ohjauksen funktiona

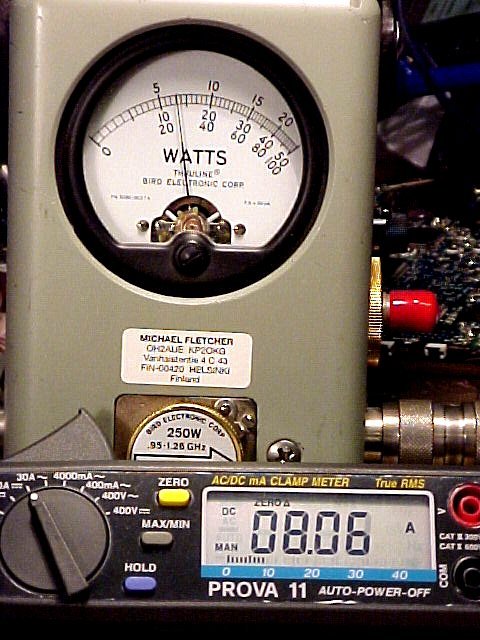

• yhden XRF187S:n lähtöteho (79k) ja virrankulutus protoiluvaiheessa (lepovirta 500 mA)

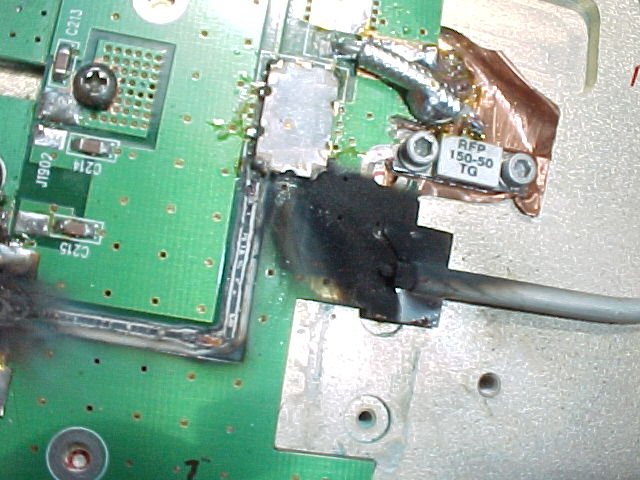

• nämä FET:it ovat melko robusteja (71k) :-)

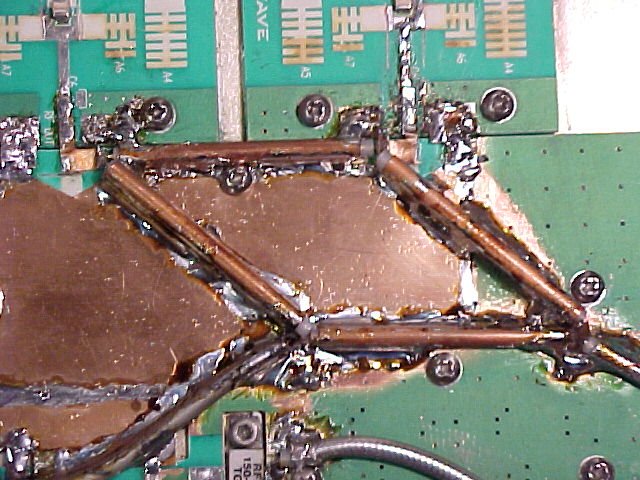

• joten piti rakentaa hieman jäykempi (87k) 3 dB:n branchline-hybridi 75 W:n semirigidistä :-)
• normaalikäytössä epäbalanssikeinokuormaan menee n. 300 mW
• pääteasteen lähdön tehonilmaisijan vasteet (7k)

- ATV-toistimen vastaanottamiseksi riittää satelliitti-TV-vastaanottimen (37k) lisäksi antenni ja joskus etuvahvistin
- antennina voi käyttää quadia, dipolia, dipoliryhmää (92k), paraboloidipeiliä, yagia, tms.
- etuvahistimeksi riittää usein MMIC-vahvistinpari, mutta GaAs-FET on aina poikaa. Gainia saisi olla ~30 dB

- tyypillinen kokeiluihin vaadittava lähetysteho 2380 MHz:llä 100 mW ja ylöspäin
- vaihtoehtoisesti voi käyttää 10470 MHz:in sisäänmenoa vaikkapa pienellä peiliantennilla tai torvella

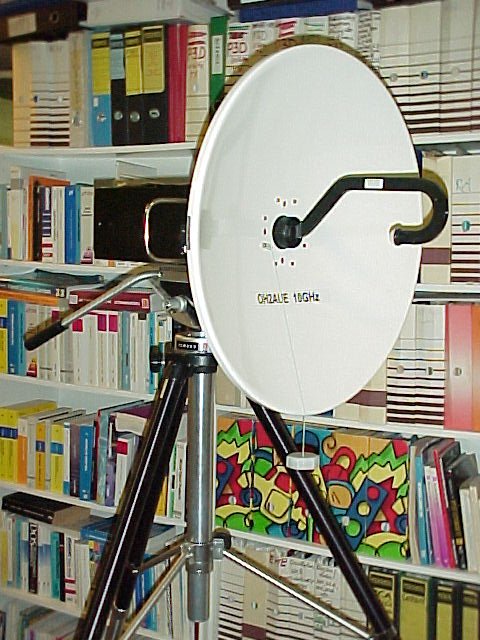

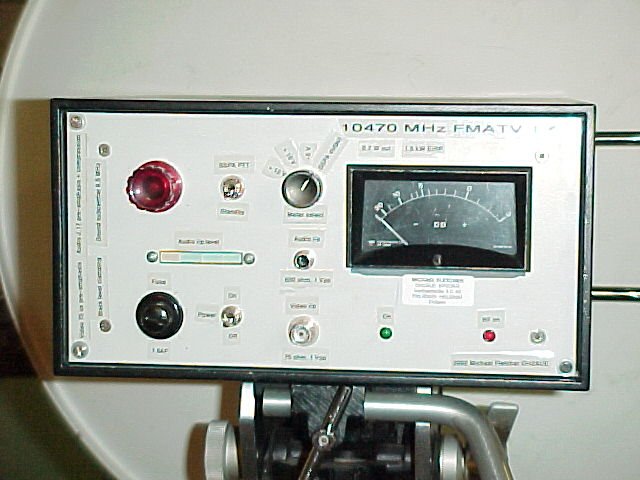

- OH2AUE (64k)  käyttää 10470 MHz:llä (56k) 60 cm:n paraboloidipeiliä (87k) + n. 700 mW (80k) syöttökaapeliin
- kuvan laatu on P5 käyttäen heijastusta talon seinästä (voimalan piipun suuntaan on näköesteitä...)

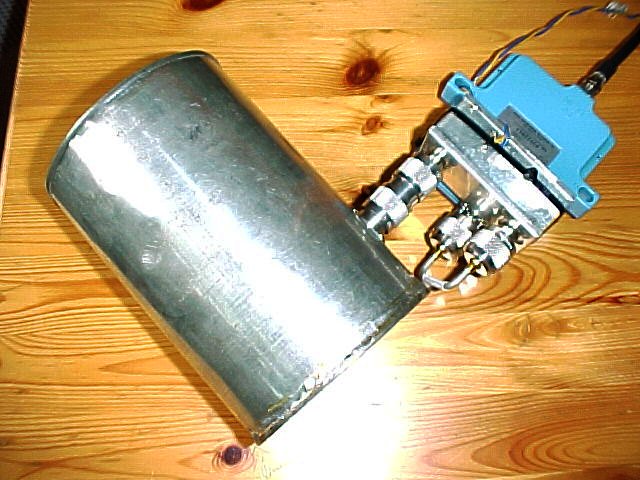

- antenniksi vaikkapa Big Wheel, Quad, tai peltipurkkitorvi (77k)

Jos olet kiinnostunut ATV-toistimesta ja ATV-toiminnasta yleensäkin, kannattaa liittyä ATV-OH-sähköpostilistalle

OH2HKE:n ATV-jengille olisi erittäin palkitsevaa, jos lähettäisit näkyvyysraportin atv-oh@tunkki.viestikallio.fi -listalle :-)


• Paras DX (tropo): OH1CO, Littoinen, KP10EK, 20.06.2002, varhain aamuyöstä

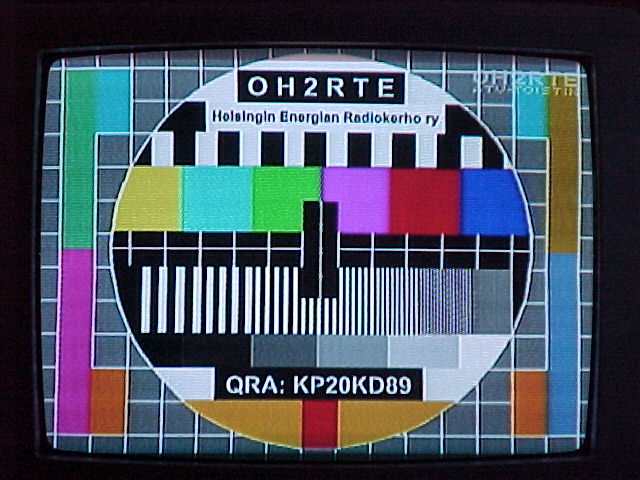

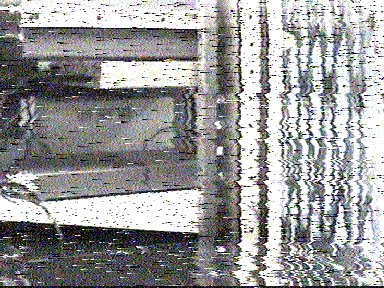

• Kuvan laatu: P5 + voimakas, hidas QSB, digit. valokuva DVD-materiaalista (repeaterin kaapin katto + rappuset)

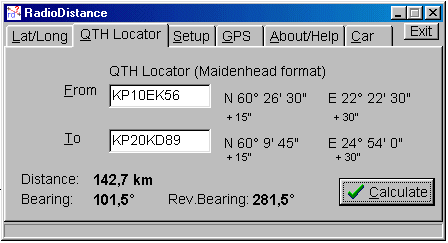

• QRB: 143 km (lokaattorilaskelma tässä, 9k)
• Näkyi edelleen P5:nä myös 20.06.2002, puolilta öin

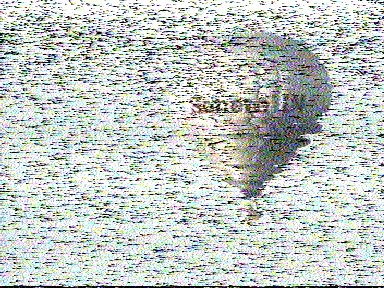

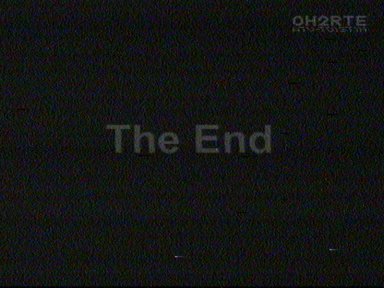

• Lisää kuvia tästä avauksesta (OH2RTE:llä kuvalähteenä DVD-soitin):

Ja vielä pari videopätkää vuoden 2003 ensimmäiseltä avaukselta uudenvuodenpäivänä Jounin kotoa:

• Vastaanottolaitteet OH1CO:lla: 23 el. Tonna, MGF1302 GaAs-FET + 2 * MAR-6 MMIC

• Paras DX (normaalikeli): OH2AXH, Sipoo, KP20OK
• Kuvan laatu: P5, stabiili
• QRB: 37 km
