FMC080901-70 hybrid amplifier modifications


FMC080901-70 hybridin modifiointi 1.3 & 2.3 GHz:lle:

Return to homepage


- Hybridin datoja ei enää löydy Fujitsun kotisivuilta...

- kuvat piirtänyt ja kuvannut Jari, OH3UW

- alkuperäisen prototyyppien labrauksen tehnyt Jukka, OH1FF

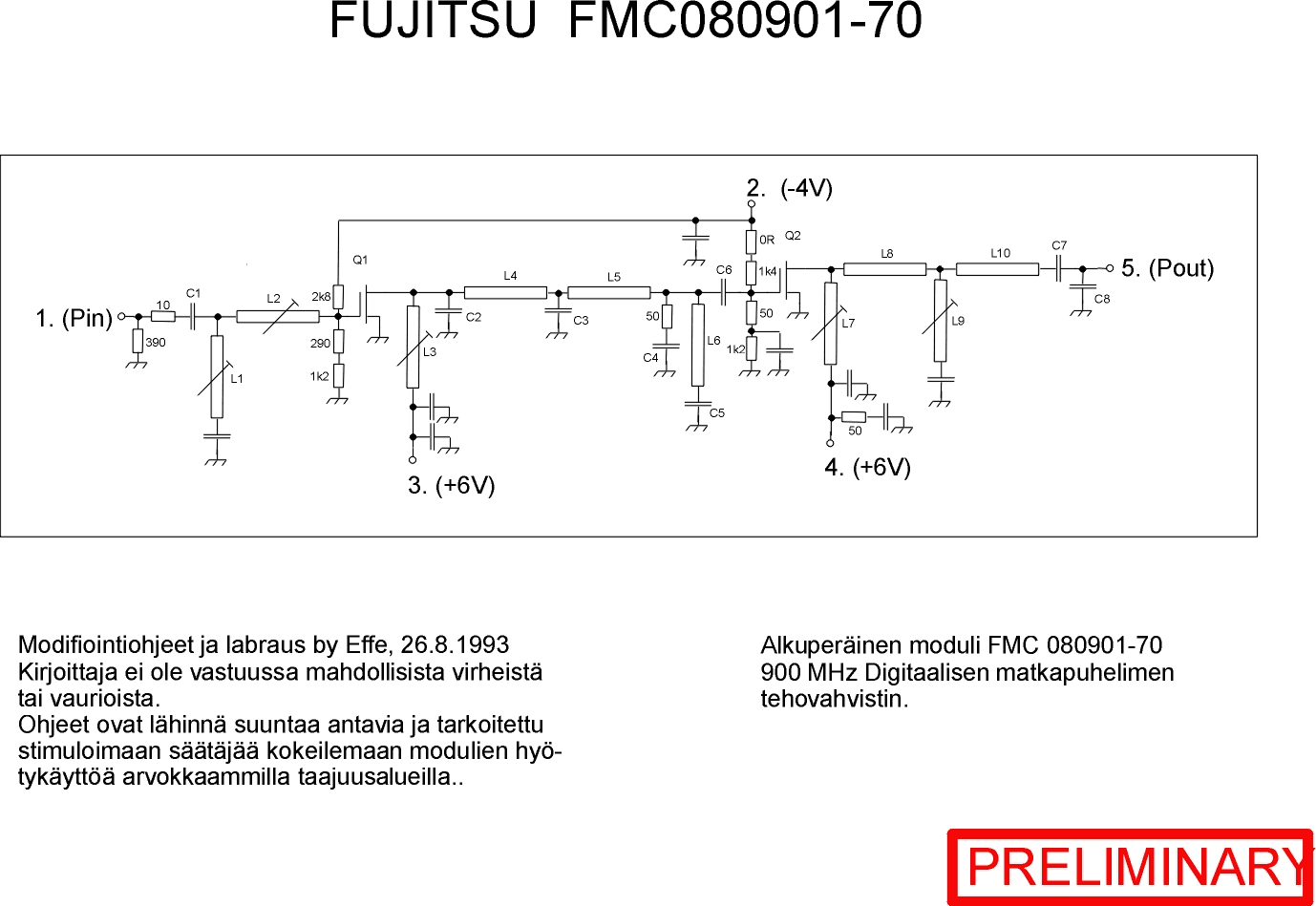

- alkuperäinen kytkentäkaavio (47k)

- alkuperäinen hybridin layout, kompressoitu kuva (252k)

- alkuperäinen hybridin layout, tarkempi kuva (993k)

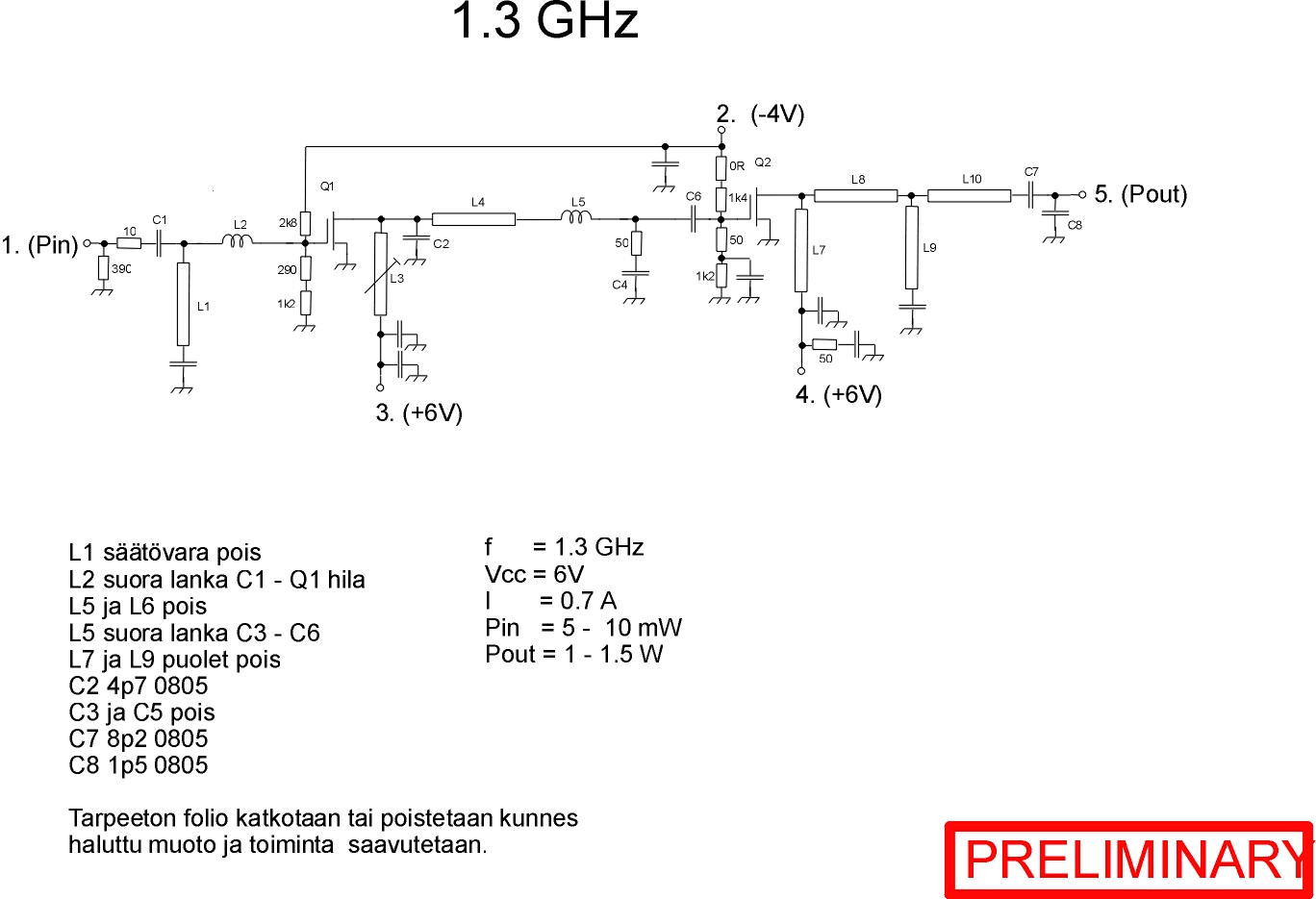

- 1.3 GHz:lle modifioidun hybridin kytkentäkaavio (39k)

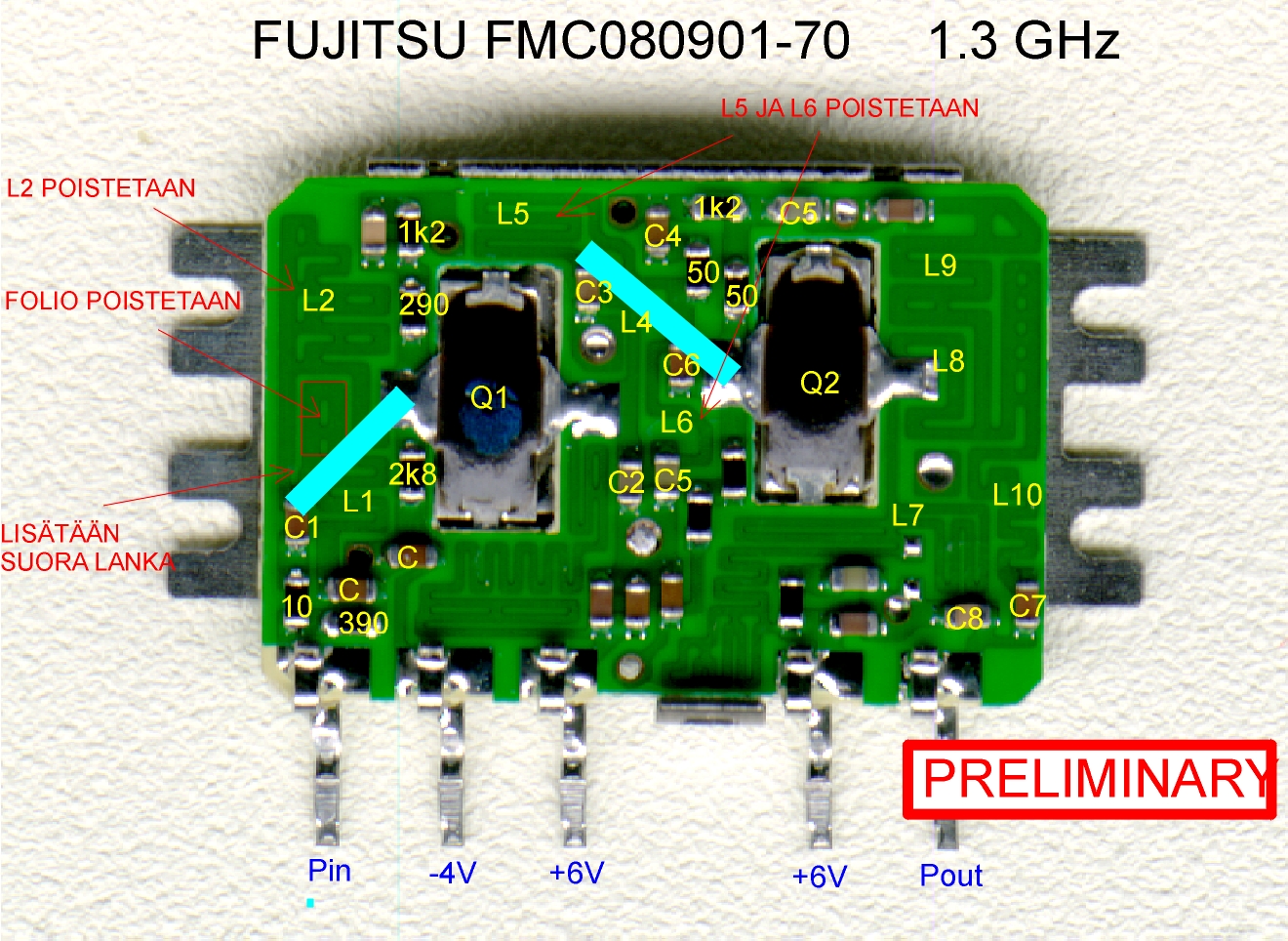

- 1.3 GHz:lle modifioidun hybridin layout, kompressoitu kuva (293k)

- 1.3 GHz:lle modifioidun hybridin layout, tarkempi kuva (1083k)

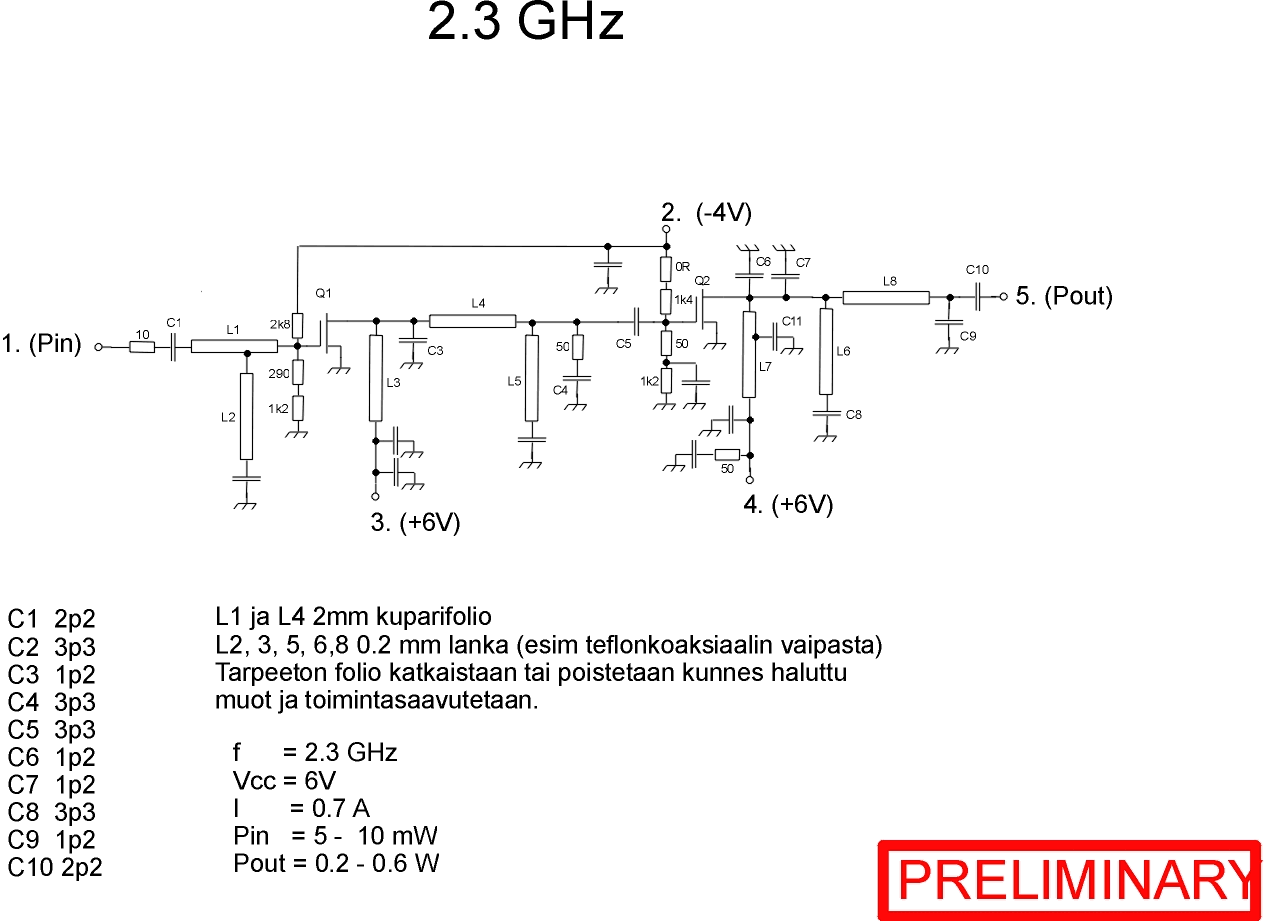

- 2.3 GHz:lle modifioidun hybridin kytkentäkaavio (40k)

- 2.3 GHz:lle modifioidun hybridin layout, kompressoitu kuva (319k)

- 2.3 GHz:lle modifioidun hybridin layout, tarkempi kuva (1116k)

Lisäksi Marko, OH2BUF kertoo:

Absolute Maximum Ratings:

Typical :

Pinnijärjestys päältäpäin katsottuna koivet alaspäin vasemmalta oikealle :

1. input 2. Vgg1 3. Vdd1 4. Vdd2 5. output
