YAESU FT 897

Zde jsou moje zkušenosti a informace o TRXu YAESU FT 897. Já sám tento TRX používám:

Na VHF/UHF pásmech

Od března 2003, nejčastěji v "expedičním " provozu kdy vynikne jeho kompaktní řešení. Zároveň jej používám pro běžný provoz z domácího i 2. QTH někdy i jako druhý TRX při závodech.
2. OP (nw OK7ST) tento TRX používal od ledna roku 2004 do dubna 2005 k provozu při FMC 2m i 70 cm, V obou případech bez jakéhokoliv dalšího PA.
Na VHF/UHF pásmech je TRX používán s anténami UV200, DIAMOND X7000, DIAMOND SQ9500 (mobilní), 4el YAGI, 9 el YAGI.

Na pásmu 6m

Na KV pásmech

Konfigurace

Základní konfiguraci jsem postupně doplnil o:

• interní síťový zdroj FP30 (od 2004)

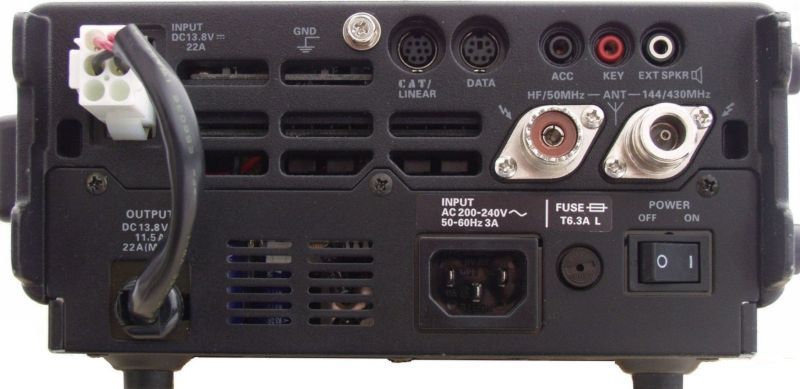

  V manuálu je sice popisován jako "externí" ale ve skutečnosti se jedná spíše o interní. FP30 je spínaný zdroj který se přišroubuje na spodní stranu TRXu. Váží 1,7 kg. Jeho instalace je jednoduchá, odšroubuje se spodní krycí plech - ten s nožičkami, a místo něj se přišroubuje právě uvedený zdroj. Původní plech s nožičkami se nepoužije. Na zadní straně TRXu se propojí výstupní konektor zdroje do konektoru kam se připojuje napájení a tím je to hotovo. Mohlo by se zdát, že zdroj je to poslední co by se mělo kupovat, každý obvykle doma několik zdrojů má (já také) ale ušetřit jednu tašku při neustálém stěhováním stojí za to. Zde je ještě obrázek TRXu zezadu se zdrojem FP30 ve spodní části.

• stabilní oscilátor TCXO-9 (od 6/2005)

   Technická specifikace uvádí:

  • frekvence 22.625 MHz
  • stabilita +/- 0.5 ppm/hod @25^o C (po zahřátí).

  Instalace je jednoduchá:

  • odšroubuje se horní víko (osm šroubů po obvodu)
  • na konektoru se odpojí reproduktor
  • horní víko které visí na drátech k přepínači baterií se odklopí (přepínač je opět přes konektor ale není třeba jej odpojovat)
  • vpravo vzadu se vyjme původní oscilátor a na jeho místo vloží se TXCO-9 - nelze to splést.

  To je všechno - následuje je zpětné složení, za 5 minut je hotovo. Pro ilustraci jsou na přiloženém obrázku oba oscilátory - vlevo původní, vpravo TXCO-9.

• SSB filtr YF-122S (Collins) (od 6/2005)

  Instalace je opět jednoduchá, postup je stejný jako u TXCO-9 jen umístění prostoru pro filtry je vlevo vzadu.

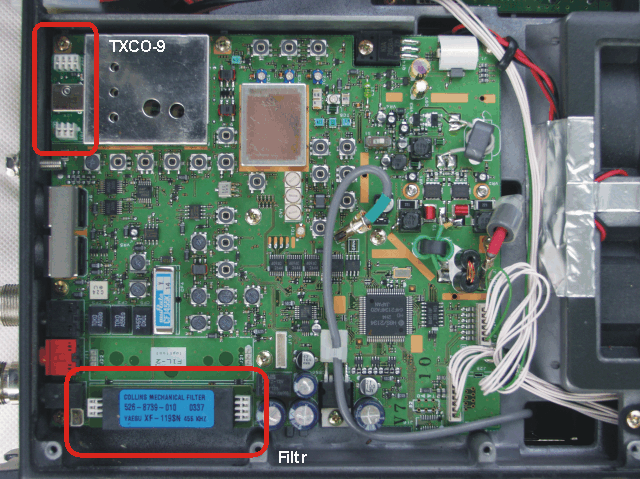

  Vše by mělo být zřejmé z přiloženého obrázku.



Další modifikace

Rozšíření rozsahu  40m

Je popsáno několik modifikací zajišťujících rozšíření z původního rozsahu 7.0 - 7.1 na 7.0 - 7.2

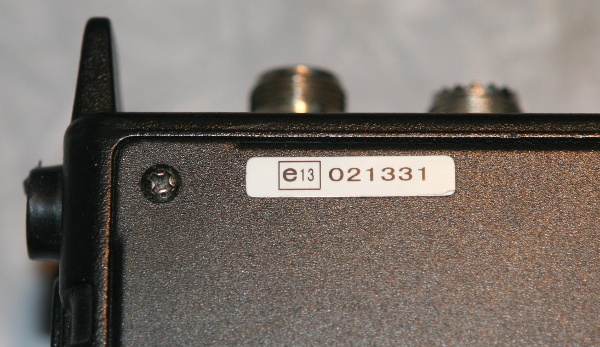

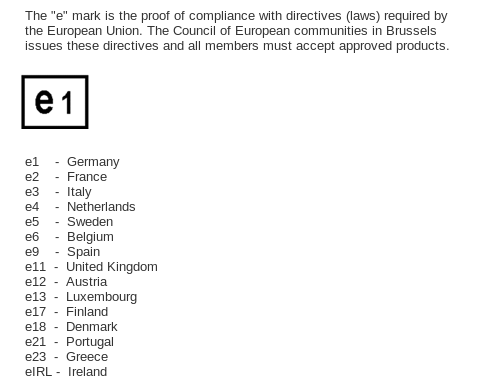

Podstatné je, jaký model (pro kterou zemi) máte. To se dá poznat jednak podle homolagační značky

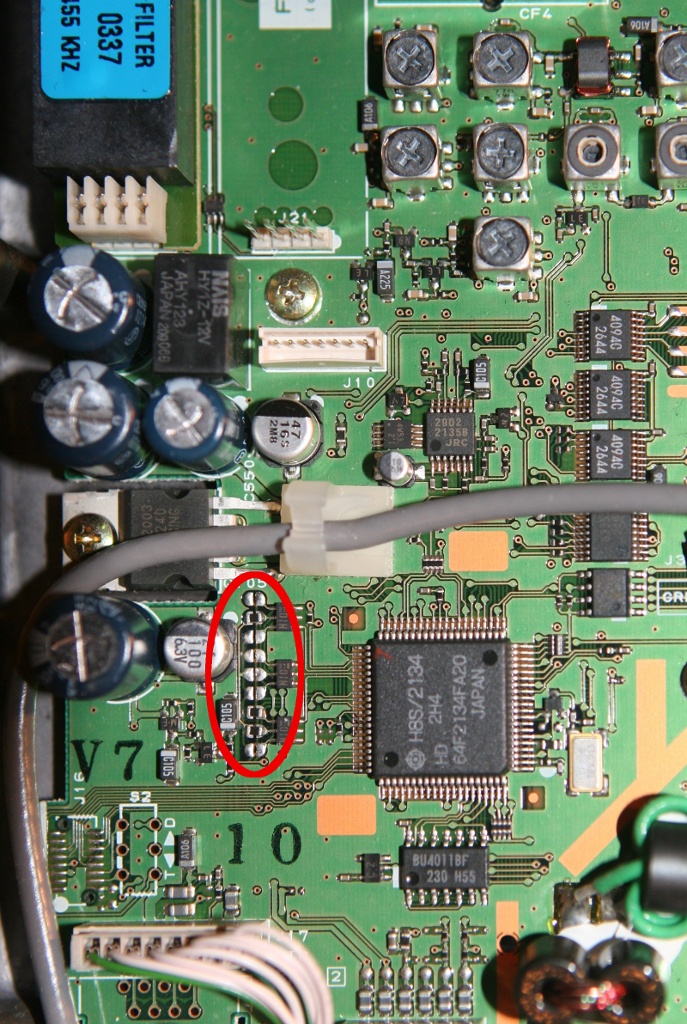

Detail propojek je na dalším obrázku. Číslování je na první pohled trochu chaotické ale vyplývá ze zapojení. Čísla propojek (podle obrázku zhora):
JP1007
JP1008
JP1009
JP1004
JP1005
JP1006
JP1001
JP1002
JP1003

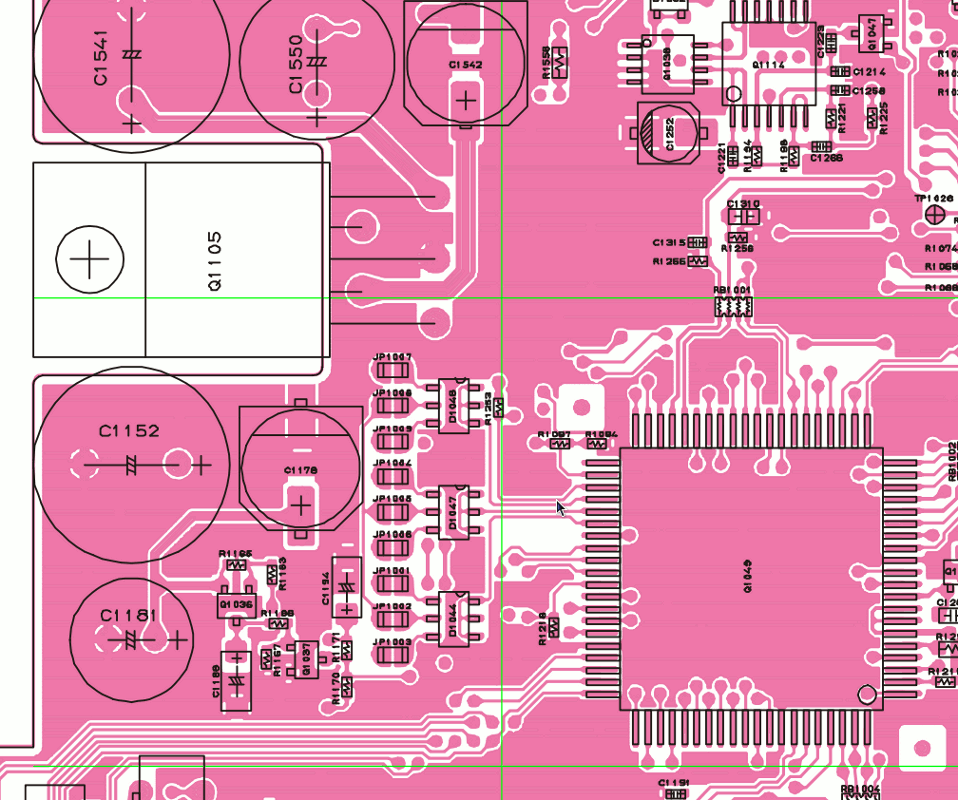

Pro kontrolu ještě kus osazovacího výkresu plošného spoje
Na fotografii (je to můj TRX) jsou tedy z výroby propojeny JP1008 ,JP1001 a JP1002. Jedná se tedy o variantu FT897/B2 která je mimo Luceburska určena i pro Belgii a Německo (minimálně).

úprava podle ON7BV

Úprava pro belgický model (viz výše) spočívá v doplnění stávajících propojek   JP1008 ,JP1001 a JP1002 o propojkou na pozici J1006 a následným resetem. Reset se provede F+V/M + PWR ON. (= držet současně stiknouté F a V/M a zapnout stanici)
Po této úpravě má dojít k rozšíření na 7.0 - 7.2 Mhz a horní hranice 160-ti m pásma z 1.810 MHz na 2.000 MHz
Pochopitelně všechna uživatelská nastavení lišící se od nastavení z výroby jsou vymazána!!!

Propojení na PC

• K datovému propojení slouží konektor označený jako "CAT / linear" (někde označeno jako "CAT / tuner"). Pomocí tohoto konektoru se (mimo jiné) přenášejí ASCII data popisující/ovládající stav TRXu. K propojení s PC je nutno použít napěťový konvertor. Zapojení konektoru je

data z tohoto konektoru jsou na port RS232 (COM) na počítači.

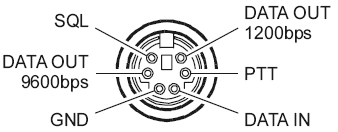

• K modulačnímu připojení (modulace z a do TRXu) a propojení PTT slouží konektor označený jako "DATA".Zapojení konektoru je

Pro digitální provoz jsem zhotovil jednoduchý interface jehož popis je zde.

Připojení mikrofonu

Klady a zápory FT897

(moje subjektivní hodnocení)

Klady:

• velmi kompaktní TRX (zejména ve variantě se zabudovaným zdrojem);
• přiměřený výkon;
• ALL BAND, ALL MODE;
• bezproblémové připojení externích modulačních zdrojů i ovládání (počítač, modulace IN,OUT, PTT);
• možnost osadit 2 fitry.

Zápory:

• Frekvenční stabilita při TX. Projevuje se zejména při digitálním provozu, po zaklíčování frekvence dost ujíždí. Po instalaci TXCO-9 to je lepší ale do dokonalosti to má stále daleko.
• Konektor pro datové připojení (CAT) je sdílen s ovládání tuneru případně KV - PA.
• Za nevhodné považuji použití konektoru RJ45 pro připojení mikrofonu. Jeho trvanlivost je při častém zapojovánim minimální. Není nad klasický kovový konektor.
• Originální anglická verze návodu není nic moc. (jinou cizojazyčnou variantu jsem z nedostatku znalosti jiných jazyků nestudoval, a český jsem neměl k dispozici).
  Čistě náhodou jsem někde na internetu objevil jinou (anglickou) verzi, a s údivem jsem zjistil, že se mírně liší od té co byla dodána s TRXem. Rozdíl je např. na straně 22 kde je popsáno přepínání mezi jemným a rychlým laděním, nebo na straně 13 kde jsou popsány jednotlivé položky displeje. Možná jsou rozdíly i jinde. Každopádně v dokumentaci dodané s TRXem výše uvedené odstavce z nepochopitelných důvodů schází. Manuál je ke stažení v kapitole "Dokumentace"
• Standardní nevýhodou všech TRXu tohoto "formátu" s vestavěným množstvím funkcí a s více pásmy (platí analogicky pro typy jako 706ka D100 a pod) je malá plocha přední stěny ze které vyplývá nutnost sdružovat více funkcí na jeden ovládací prvek. To pochopitelně pohodlnosti obsluhy příliš nepřispívá. Není nad přiřazení jeden prvek = jedna funkce.

Souhrn:

Před FT 897 jsem vlastnil KENWOOD TM255. FT897 je rozhodně důstojnou náhradou (srovnáváno pochopitelně v pásmu 144 MHz), i když některé funkce mi připadali u TM255 z hlediska ovládání promyšlenější.

Dokumentace

• Uživatelský manuál ke stažení (3MB - anglicky - "pdf" formát).
• Servisní manuál ke stažení (11 MB - anglicky - "pdf" formát).
