Система за цифрова идентификация (Digital ID)

Система за цифрова идентификация

Централа (приемащ модул):

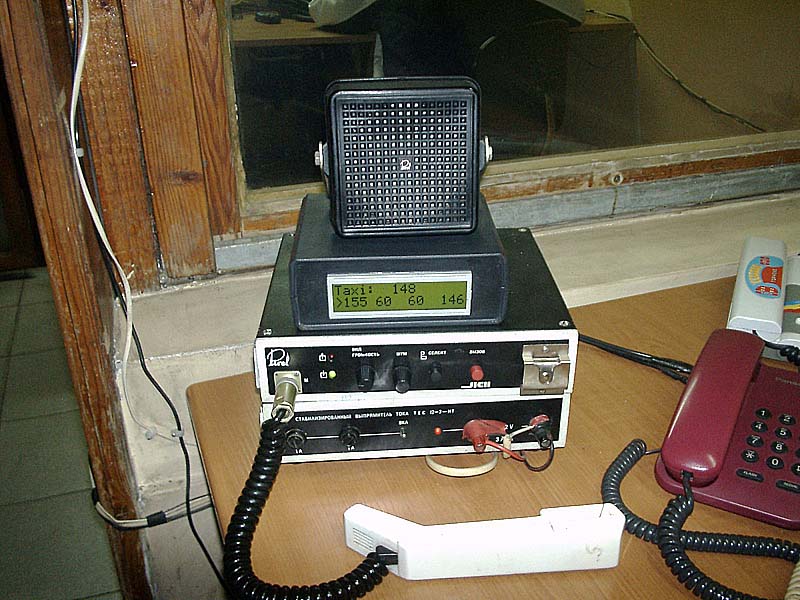

- Външно устройство с буквено/цифрова индикация включващо се към р-ст. “ЛЕН”

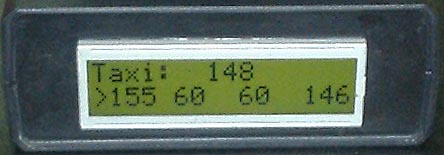

- Индикация чрез дисплей 2 реда по 20 символа (буквено-цифров), зелена подсветка

Показва последния приет номер (на първия ред) и 4 предишни номера. Ако някой се обади повторно, номера се дублира.

- Захранване чрез радиостанцията (ЛЕН).

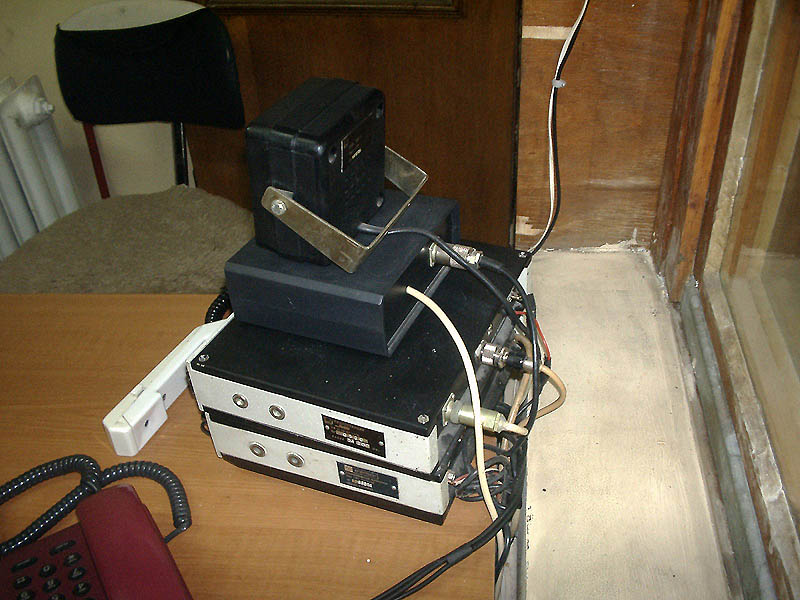

Включва се между високоговорителя и радиостанцията. Използва захранване от радиостанцията.

- Идентификация на номера на автомобила (радиостанцията).

- Поддръжка на 65000 абоната.

- Еднопосочна цифрова комуникация по стандартен радиоканал (12,5/25 kHz).

Използва се радиостанция ЛЕН с 25 или 12.5 kHz честотна лента на радиоканала.

Абонат (абонатен модул):

- Цифрово идентифициране в началото на предаването.

Предаването на цифровия пакет с данни става непосредствено след натискането на комутатора. По време на предаването на данните микрофона е изключен. Времето за предаване е около 0.25 сек. след което се активира микрофона и гласовата комуникацията може да продължи.

- Възможност за ограничаване на времето за предаване (предварително зададено) TimeOutTimer (TOT).

Ако абонатна станция остане на предаване (поради повреда, или умишлено запушване на канала) повече от определено време (15 сек. по подразбиране - *може да се променя), след просрочването на времето предавателя се изключва, преминава се на приемане и се издава кратък звуков сигнал. Ново предаване може да се осъществи след като се отпусне комутатора и отново се натисне, или след като се отстрани повредата. Уведомява се диспечера за просрочване на времето.

- Възможност за смяна на системния софтуер и добавяне/премахване на функции.

Процесорите на абонатните модули е на Flash технология. Това предоставя възможността за смяна на системния софтуер без да е необходимо закупуването и програмирането на нови процесори. Процесора може да бъде препрограмиран многократно

Размер на абонатния модул: 30x50 mm

Комплектация за системата:

- приемащ декодер за централната станция + кабел за включване към р-ст.

- абонатни модули (наситени с елементи и подготвени за монтаж)

- документация за монтиране на абонатните модули в р-ст. “Лен”

За контакти:

инж. Златан Димитров

ул. Марица 28

гр. Шумен 9700

GSM: 0888 597341

e-mail: zdimitrov AT ro-ni.net

lz4zd AT abv.bg

*заб.: Заменете "АТ" със @ за да получите e-mail адреса.

ICQ# 29939838

В процес на проектиране

Система за двупосочна цифрова идентификация и контрол

Централа:

- Използване на компютър за терминал. (При желание на клиента може да бъде разработено специално устройство вместо използването на компютър).

Управлението на станциите и показването на информацията става чрез компютърна конфигурация. При желание може да бъде разработено устройство с дисплей и клавиатура изпълняващо същите функции.

- Двупосочна цифрова комуникация по стандартен радиоканал

Предаването на данните става в двете посоки: "централа -> мобилна станция" и "мобилна станция -> централа"

- Поддръжка на 255 системи всяка с над 65000 абоната.

Условно разделянв на "подсистеми" с определен брой абонати. Има възможност за различно от това формиране на номерацията и идентификацията.

- Идентификация на номера на автомобила (радиостанцията).

При преминаване на мобилната радиостанция на предаване се излъчва цифров сигнал който служи за идентификация на номера на колата. На диспечерското устройство се показва номера на станцията която предава. Показването на номера става непосредствено след приемането на данните (на практика още в началото преди да е започнал шофьора на колата да говори)

- Глобално тонално повикване (към всички абонати)

При желание или необходимост от страна на диспечера в ефир се излъчва сигнал който кара радиостанциите на всички абонати да издадат кратък звуков сигнал (например за привличане на вниманието на всички). Сигнала се чува независимо от положението на регулатора за звука на станцията - ще се чуе дори при намалена до минимум радиостанция.

- Персонално тонално повикване (само към точно определен абонат)

При желание или необходимост от страна на диспечера в ефир се излъчва сигнал който позволява определена радиостанция да бъде повикана. Радиостанцията ще потвърди приемането на заявката за повикване и ще започне да "звъни" със подходящ сигнал за времето от 10 сек. (възможно е промяната на това време) или до натискането на комутатора на радиостанцията. По време на звъненето на станцията радиоканала не се заема и може да се ползва от другите радиостанции за гласова комуникация или предаване на сигналите за идентификация. Звуковия сигнал се чува независимо от положението на регулатора за звука на станцията - ще се чуе дори при намалена до минимум радиостанция.

- Дистанционно блокиране и разблокиране на абонат (напр. при извършване на нарушение в ефира и/или при преценка на диспечера)

При нужда на определен абонат да бъде спряна възможността да използва радиоканала, диспечера може да блокира дистанционно радиостанцията чрез нейния номер. Радиостанцията остава в режим при който може да бъде прослушван трафика на канала но не може да премине в режим на предаване. Всички останали възможности които предоставя системата остават активни (проверка на станцията дали е включена или в обхват). Режима на блокиране се запомня от абонатния модул и остава така до момента на ново активиране през радиоканала (не може да бъде изключен чрез изключване на захранването). Необходимо е само радиостанцията да е включена и да приема радиоканала на който е системата.

- Проверка на абонат за включена станция или дали е в обхвата на централата (без знанието на абоната).

Системата може да проверява дали определена станция е включена или е в обхвата на централата. Радиостанцията връща отговор без намесата на шофьора. Не се подава някакъв звуков сигнал за уведомяване на шофьора.

- Уведомяване на оператора за пресрочено време на предаване (TimeOutTimer - TOT) на мобилна станция.

Ако абонатна станция остане на предаване (поради повреда, или умишлено запушване на канала) повече от определено време (15 сек. по подразбиране - *може да се променя), след просрочването на времето предавателя се изключва, преминава се на приемане и се издава кратък звуков сигнал. Ново предаване може да се осъществи след като се отпусне комутатора и отново се натисне, или след като се отстрани повредата. Диспечерското устройство уведомява оператора че е пресрочено времето за предаване - визуално (* или със звук)

- Приемане на спешен(авариен) сигнал и уведомяване на оператор със специално съобщение и звуков сигнал

Червения бутон на радиостанцията (ЛЕН) може да бъде направен на "паник бутон" при натискането на който се излъчва авариен сигнал към централата. Диспечерското устройство показва по подходящ начин (и звук) получаването на такъв сигнал.

Абонат (абонатен модул):

- Цифрово идентифициране в началото на предаването

- Ограничаване на времето за предаване (предварително зададено) TimeOutTimer (TOT) и излъчване на сигнал при пресрочване

- Излъчване на спешен(авариен) сигнал ("паник бутон") чрез бутон на станцията

- Приемане на глобално повикване (къс тонален сигнал)

- Приемане на персонално повикване ("телефонен звън" за определено време или до натискане на комутатора)

- При дистанционно блокиране на станцията, абоната продължава да следи трафика в канала без възможност да се включи

- Възможност за смяна на системния софтуер и добавяне/премахване на функции

Размер на абонатния модул: 90x50 mm
