Модифициране на приемника и предавателя за работа на 433 MHz.

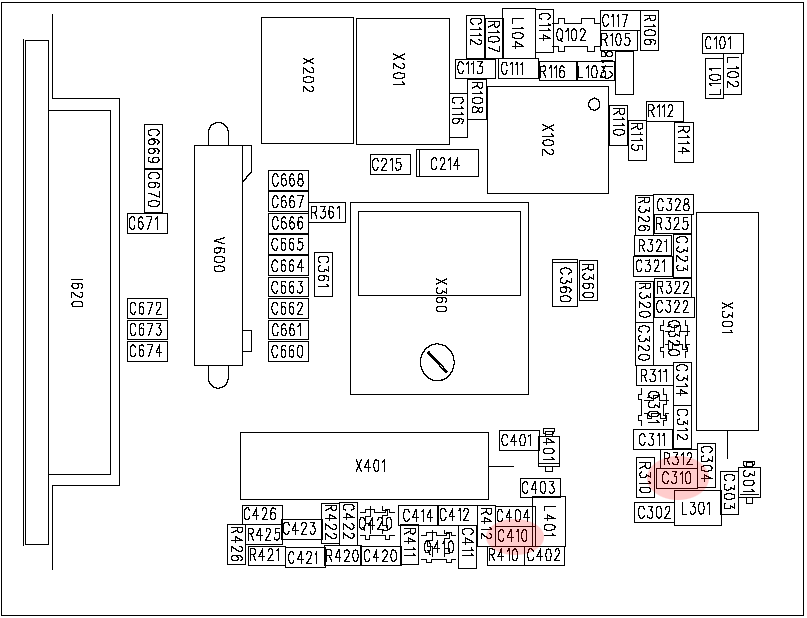

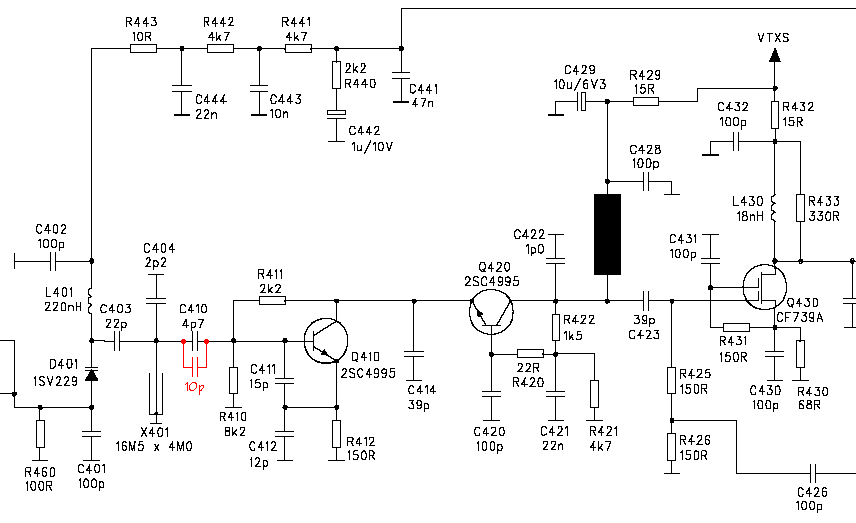

Радио модулът от мобифон Benefon Sigma Gold работи в честотния обхват: приемник - 462..467 MHz, предавател 452..257 MHz. Без модифициране предавателя работи стабилно на честоти до около 435 MHz, а приемника до около 438 MHz. За да работи стабилно на 433 MHz е необходимо промяна на работните честоти на VCO (Voltage Controled Oscilator, ГУН - генератор управляван с напрежение). За целта е нужно увеличаването на капацитета на кондензаторите C310 и C410. Те имат стойност 4,7pF. Тъй като модула е направен със SMD компоненти, много удобно е ако се добави допълнителен кондензатор като се запои направо върху съществуващия. Добавения кондензатор е с капацитет 10..15 pF. За да се стигне до двата кондензатора е необходимо да се разпоят двете метални капачки които екранират генераторите. Това може да се направи и с обикновен поялник но е нужно доста опит за това. По-добрия вариант е използването на специално обурудвано работно място за запояване на SMD елементи разполагащо със поялник със горещ въздух ("духалка"). Разположението на елементите можете да вземете от чертежите по-надолу, или направо от сервизната документация на мобифона.
Сервизна документация Benefon Sigma Gold (pdf)
