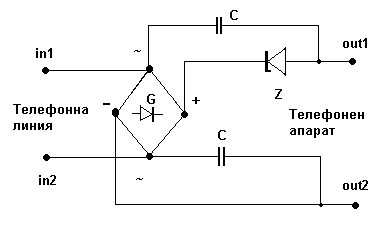

in1, in2 - телефонна линия ; out1, out2 - телефонен апарат ; G - грец схема ; C - кондензатори 1 мкф/250V ; Z - ценеров диод (30 до 40V в зависимост от телефонният апарат или АТЦ) Какво ще се получи ако свържете това устройство между телефонната линия и телефонният ви апарат? -1- телефонът звъни нормално -2- вдигате слушалката и започвате да провеждате разговор (в някой случай е невъзможно когато ви търсят от телефон свързан към някой цифрови или мобилни централи)/реалното изграждане на връзката става с 5 до 10 сек. закъснение/ Някой ще попитат каква е разликата, а тя е следната: когато съпротивлението на телефона е нормално (не е включен през black box) и вдигнете слушалката в АТЦ-то сработва Z-реле което подава импулс на отсрещното АТЦ и му казва че е вдигната слушалката за да започне да се таксува разговора, но когато веригата преминава през горното устройство (black box) съпротивлението на телефона се увеличава и недостига напрежение /ток/ за задействане на Z-реле. АТЦ-то изгражда връзката (със закъснение около 5-10сек) но пропуска да подаде на отсрещното АТЦ сигнал за начало на таксуване и то все още си 'мисли' че при вас телефонът звъни. След около 1,5 мин връзката се разпада, това е времето определено от АТЦ-тата за звънене, но колко ли думи могат да се изговорят за това време...!? Когато ви търсят от някое АТЦ и вдигате през black box може да не чувате отсрещният кореспондент, това е функция на някой АТЦ да не активират микрофона на търсещият докато не получат таксуващ импулс от търсеното АТЦ е.. тук вече някой си е свършил работата... От гореописаното се вижда че все още има дупки в АТЦ-тата но не всички се знаят, ако знаете някоя ПИШЕТЕ, не се чудете а техниците в АТЦ-мислете защо ги има...........!?!? по материали от руски
WEB сайт
Публикуването на това устройство е само с научна цел и с цел реално да се види че има допуснати дупки в някой модели АТЦ !!!
|
